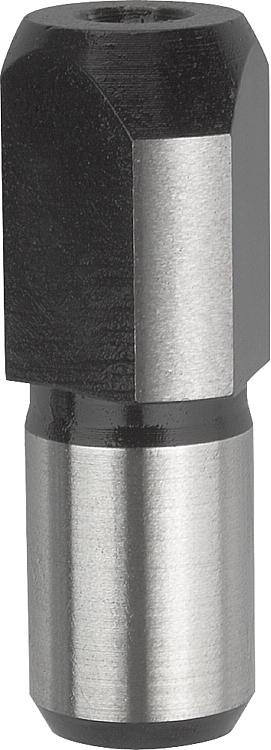

        Cimblot extractible, forme D

Description de l'article/illustrations du produit

DescriptionMatière :Acier à outils.Finition :Trempé et rectifié (HRC 55-60).Nota :Les goupilles de positionnement s’enlèvent facilement avec un extracteur.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0818_D Cimblot extractible, forme D

141 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	D	D1	D3	L1	L2	L4	B	Prix
K0818.102	D	10	7	M3	11	11	3	3	Sur demande
K0818.122	D	12	8	M5	13	12	4	3,5	Sur demande
K0818.162	D	16	12	M5	18	14	4,5	5	Sur demande
K0818.202	D	20	14	M5	22	15	5	6	Sur demande
K0818.222	D	22	16	M5	22	17	5	7	Sur demande
K0818.252	D	25	18	M5	25	17	5	8	Sur demande
