Descripción del artículo/Imágenes del producto

DescripciónMaterial:Manivela de termoplástico.
Empuñadura cilíndrica de termoplástico y acero.Versión:Termoplástico gris antracita.
Partes de acero bruñido.Indicación:La cubierta del cubo se suministra sin montar.
En las versiones con perforación transversal, la sujeción se realiza mediante un tornillo de sujeción atornillado ISO 4027 (DIN 914)..Accesorios:K1160 Tornillos de cabeza cilíndrica con hexágono interior, cabeza baja DIN 6912Indicación sobre el dibujo:

1) Posición de la perforación transversal desplazada 90° con respecto al chavetero

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0266_IV Manivelas de mano con empuñadura cilíndrica plegable, hembra cuadrada

330 kB

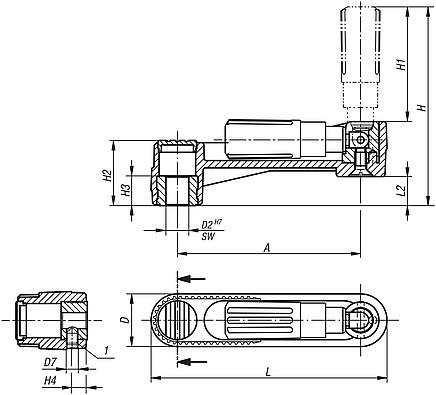

Planos

Selección/filtro de artículos

Referencia	Versión 1	Versión 2	Material del componente	A	D	D7	H	H1	H2	H3	H4	L	L2	SW	Precio
K0266.2108	hembra cuadrada	sin perforación transversal	acero	80	24	-	85,7	49	28,5	13	-	104	12,7	8	A petición
K0266.2110	hembra cuadrada	sin perforación transversal	acero	80	24	-	85,7	49	28,5	13	-	104	12,7	10	A petición
K0266.2210	hembra cuadrada	sin perforación transversal	acero	100	29	-	105,2	59,5	35,5	13	-	129	15,7	10	A petición
K0266.2212	hembra cuadrada	sin perforación transversal	acero	100	29	-	105,2	59,5	35,5	13	-	129	15,7	12	A petición
K0266.2312	hembra cuadrada	sin perforación transversal	acero	125	36	-	140	83	44	18,5	-	161	19,5	12	A petición
K0266.2314	hembra cuadrada	sin perforación transversal	acero	125	36	-	140	83	44	18,5	-	161	19,5	14	A petición
K0266.21086	hembra cuadrada	Con perforación transversal	acero	80	24	M6	85,7	49	28,5	13	7,5	104	12,7	8	A petición
K0266.21106	hembra cuadrada	Con perforación transversal	acero	80	24	M6	85,7	49	28,5	13	7,5	104	12,7	10	A petición
K0266.22106	hembra cuadrada	Con perforación transversal	acero	100	29	M6	105,2	59,5	35,5	13	7,5	129	15,7	10	A petición
K0266.22126	hembra cuadrada	Con perforación transversal	acero	100	29	M6	105,2	59,5	35,5	13	7,5	129	15,7	12	A petición
K0266.23126	hembra cuadrada	Con perforación transversal	acero	125	36	M6	140	83	44	18,5	7,5	161	19,5	12	A petición
K0266.23146	hembra cuadrada	Con perforación transversal	acero	125	36	M6	140	83	44	18,5	7,5	161	19,5	14	A petición
