Embase pour pince de serrage

retour

Produits
- Technique de serrage
  - Technique de serrage de pièces
    - Système de serrage de forme
      - Embase pour pince de serrage

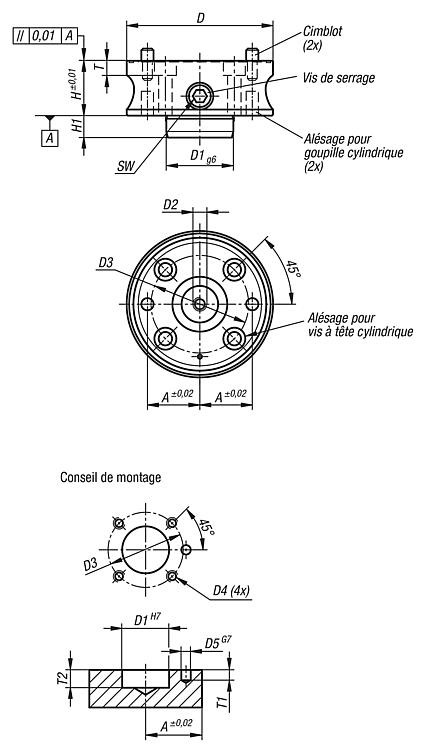

Description de l'article/illustrations du produit

DescriptionMatière :Acier de traitement.Finition :Nickelé.Nota :L'embase permet de positionner des pinces de serrage pour bridage extérieur comme intérieur.
La vis de serrage latérale permet d'actionner la pince de serrage de forme et de serrer la pièce sur son contour.
La pince de serrage de forme peut être protégé contre le retournement grâce à une goupille cylindrique.
Les pinces de serrage sont positionnées sur l'embase à l'aide de 2 goupilles cylindriques.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1183 Embase pour pince de serrage

226 kB

Informations techniques pour pinces de serrage

1,6 MB

Dessins

Sélection/filtre d'articles

Référence	A	D	D1	D2	D3	D4	D5	H	H1	SW	T	P1	P2	pour vis	Couple de serrage max. Nm	F1=Max. bridage extérieur (kN)	F2=Max. bridage intérieur (kN)	Prix
K1183.065	22	65	28	M8	42	M6x1	6	35	12	8	8	6	13	M6	15	4,5	4,5	Sur demande
K1183.090	30	90	42	M10	60	M8x1,25	8	40	14	8	10	8	15	M8	25	7	7	Sur demande
K1183.120	43	120	55	M10	80	M10x1,5	10	45	18	10	12	11	19	M10	40	10	10	Sur demande
K1183.160	60	160	63	M12	110	M12x1,75	12	50	24	10	14	13	25	M12	40	12	10	Sur demande
