Boutons triangles

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Poignées, boutons
    - Boutons triangles

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Thermoplastique renforcé de fibre de verre.
Douille taraudée laiton.
Tige filetée acier.Finition :Poignée noire.
Tige filetée zinguée.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1083 Boutons triangles

144 kB

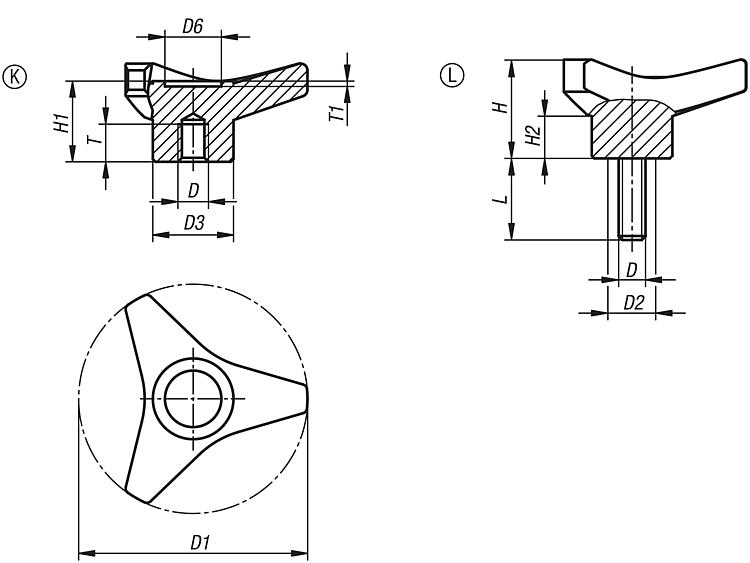

Dessins (aperçu complet)

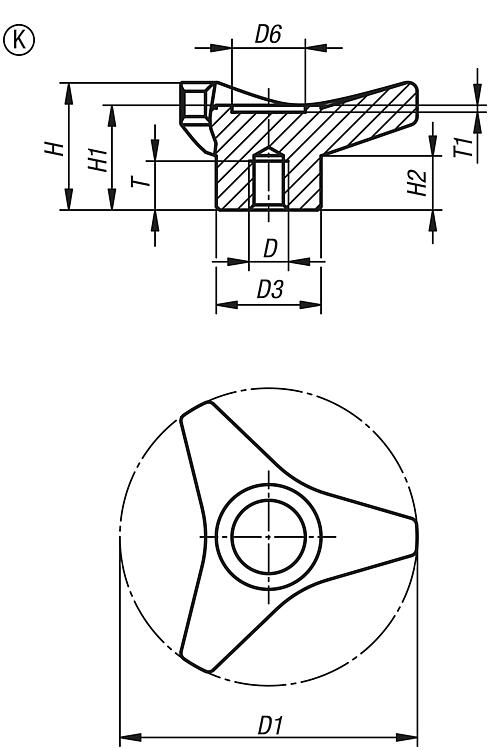

Boutons triangle, forme K

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	D	D1	D3	D6	H	H1	H2	T	P1	Prix
K1083.24506	K	M6	45	16	11	21	18	10	9	1	Sur demande
K1083.26508	K	M8	65	22	15,5	28	23,5	11,5	11	1,5	Sur demande
K1083.26510	K	M10	65	22	15,5	28	23,5	11,5	11	1,5	Sur demande
K1083.28510	K	M10	85	30	21	37	30,5	16	14	2	Sur demande
K1083.28512	K	M12	85	30	21	37	30,5	16	19	2	Sur demande
K1083.210512	K	M12	105	35	25	46	37,5	19	17	2	Sur demande
K1083.210514	K	M14	105	35	25	46	37,5	19	19	2	Sur demande

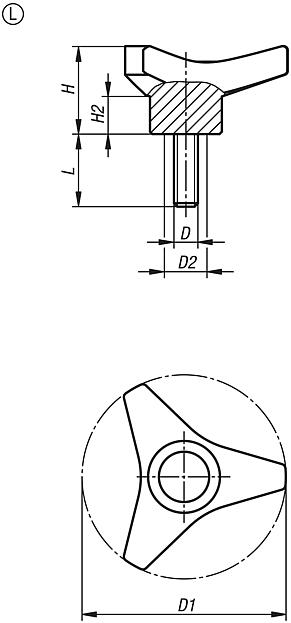

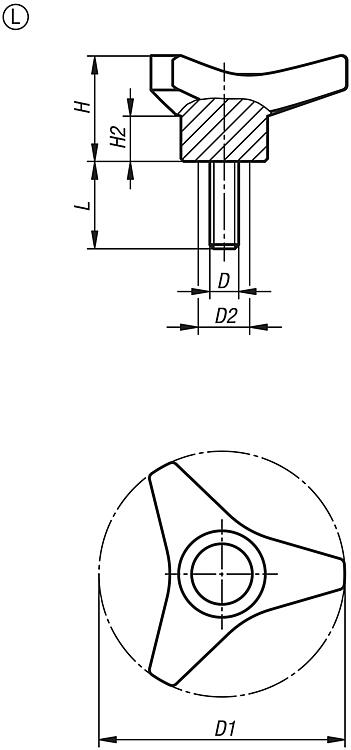

Boutons triangle, forme L

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	D	D1	D2	D3	D6	H	H1	H2	L	P1	Prix
K1083.48508X20	L	M8	85	18	30	21	37	30,5	16	20	2	Sur demande
K1083.48508X30	L	M8	85	18	30	21	37	30,5	16	30	2	Sur demande
K1083.48510X20	L	M10	85	18	30	21	37	30,5	16	20	2	Sur demande
K1083.48510X30	L	M10	85	18	30	21	37	30,5	16	30	2	Sur demande
K1083.48512X20	L	M12	85	18	30	21	37	30,5	16	20	2	Sur demande
K1083.48512X40	L	M12	85	18	30	21	37	30,5	16	40	2	Sur demande
K1083.410512X30	L	M12	105	20	35	25	46	37,5	19	30	2	Sur demande
K1083.410512X50	L	M12	105	20	35	25	46	37,5	19	50	2	Sur demande
