      - Mordazas de sujeción para superficies de sujeción lisas o acanaladas

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuña doble y segmentos de sujeción de acero para temple y revenido.Versión:Cuña doble y segmentos de sujeción endurecidos y de color negro.Indicación:Las mordazas de sujeción son ideales para sujeciones múltiples debido a su principio de funcionamiento. Las superficies de sujeción permiten alcanzar grandes fuerzas de sujeción.
De forma opcional, las mordazas de sujeción se pueden instalar en una perforación roscada o en una ranura en T para la sujeción. Al girar el tornillo tensor, los dos segmentos de sujeción se mueven hacia fuera y empujan la pieza de trabajo contra la mordaza fija del dispositivo de procesamiento.
A través del agujero alargado integrado, es posible introducir las mordazas de sujeción en la cuña doble o compensar las tolerancias.

Recorrido de desplazamiento:
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm
M16 = ±1,5 mmIndicación sobre el dibujo:

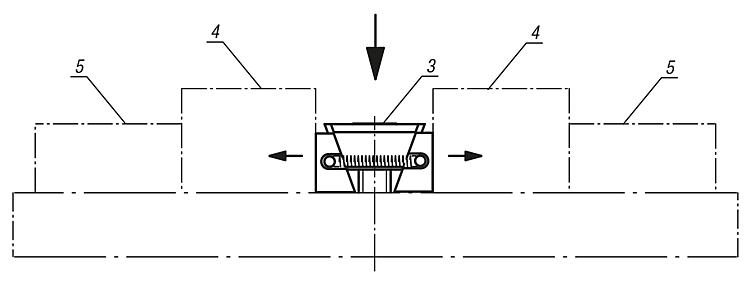

D) Tornillo de cabeza cilíndrica DIN 6912

1) Superficies de sujeción lisas
2) Superficies de sujeción acanaladas
3) Mordaza de sujeción
4) Pieza de trabajo
5) Tope fijo

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0039 Mordazas de sujeción para superficies de sujeción lisas o acanaladas

198 kB

Planos

Selección/filtro de artículos

Referencia	Versión 1	Versión 2	A mín.	A máx.	B	C	D	E	Fuerza de sujeción máx. kN	Par de apriete máx. Nm	Precio
K0039.1108	liso	bilateral	30,5	33,5	24	15	M8X25	2	15	25	A petición
K0039.1110	liso	bilateral	32	37	28	19	M10X25	3,5	20	49	A petición
K0039.1112	liso	bilateral	44	49,5	30	22	M12X40	3,5	30	85	A petición
K0039.1116	liso	bilateral	55	62	40	29	M16X60	4	50	210	A petición
K0039.2108	acanalado	bilateral	30,5	33,5	24	15	M8X25	2	15	25	A petición
K0039.2110	acanalado	bilateral	32	37	28	19	M10X25	3,5	20	49	A petición
K0039.2112	acanalado	bilateral	44	49,5	30	22	M12X40	3,5	30	85	A petición
K0039.2116	acanalado	bilateral	55	62	40	29	M16X60	4	50	210	A petición
K0039.1208	liso	bilateral	30,5	33,5	30	15	M8X25	2	15	25	A petición
K0039.1210	liso	bilateral	32	37	38	19	M10X25	3,5	20	49	A petición
K0039.1212	liso	bilateral	44	49,5	48	22	M12X40	3,5	30	85	A petición
K0039.1216	liso	bilateral	55	62	48	29	M16X60	4	50	210	A petición
K0039.2208	acanalado	bilateral	30,5	33,5	30	15	M8X25	2	15	25	A petición
K0039.2210	acanalado	bilateral	32	37	38	19	M10X25	3,5	20	49	A petición
K0039.2212	acanalado	bilateral	44	49,5	48	22	M12X40	3,5	30	85	A petición
K0039.2216	acanalado	bilateral	55	62	48	29	M16X60	4	50	210	A petición
