K0035Dispositivos de sujeción con leva |
Volver |
|
|

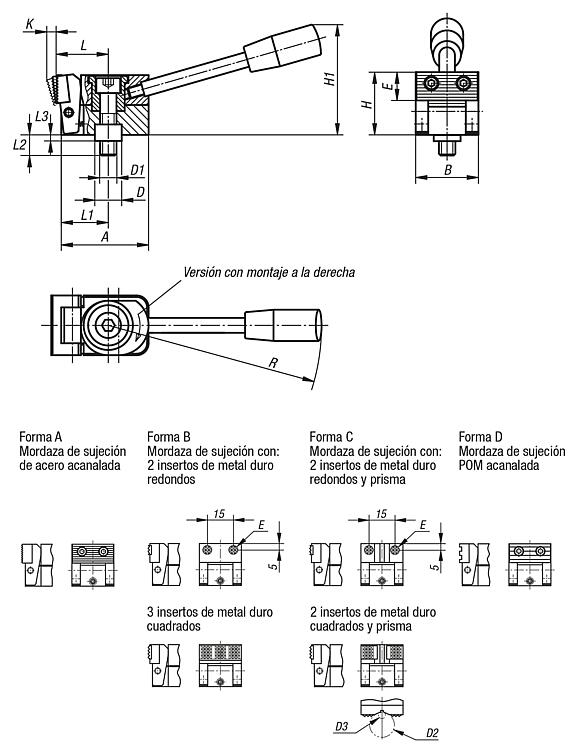

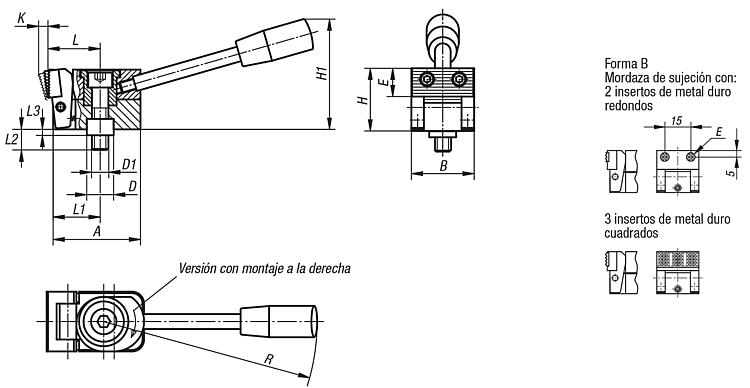

DescripciónMaterial:Acero.Versión:Templado por cementación y bruñido.Indicación:El dispositivo de sujeción con leva es un elemento de sujeción rápida que sirve para presionar piezas de trabajo sobre los topes fijos y sobre un soporte simultáneamente a través de una mordaza pivotante y de una excéntrica en espiral.
El dispositivo de sujeción con leva se puede posicionar y sujetar con el casquillo de centrado (ver plano) sobre un sistema de retícula modular.
Las versiones K0035.006010, K0035.006015, K0035.006030 y K0035.006035 disponen de 2 insertos de metal duro redondos.Fuerza de sujeción:K0035.006... = 3800 N
K0035.010... = 7200 NCaracterísticas especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
|
Selección/filtro de artículos |
|
| Referencia | Forma | Versión 1 | A | B | D | D1 | E | H | H1 | K | L | L1 | L2 | L3 | R | F
N | CAD | Acc. | Precio | Pedir |
|---|
| K0035.006010 | B | a la derecha | 38,5 | 25 | 12 | M6 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 |  | | A petición | | | K0035.010010 | B | a la derecha | 58,5 | 40 | 18 | M10 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | A petición | | | K0035.006030 | B | a la izquierda | 38,5 | 25 | 12 | M6 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | A petición | | | K0035.010030 | B | a la izquierda | 58,5 | 40 | 18 | M10 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | A petición | |
|
Selección/filtro de artículos |
|
Referencia
| Forma | Versión 1 | A | B | D | D1 | D2
máx. | D3
mín. | E | H | H1 | K | L | L1 | L2 | L3 | R | F=Fuerza
de sujeción
N | CAD | Acc. | Precio | Pedir |
|---|
| K0035.006015 | C | a la derecha | 38,5 | 25 | 12 | M6 | 9,5 | 2,5 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | A petición | | | K0035.010015 | C | a la derecha | 58,5 | 40 | 18 | M10 | 27 | 4,5 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | A petición | | | K0035.006035 | C | a la izquierda | 38,5 | 25 | 12 | M6 | 9,5 | 2,5 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | A petición | | | K0035.010035 | C | a la izquierda | 58,5 | 40 | 18 | M10 | 27 | 4,5 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | A petición | |
|
Selección/filtro de artículos |
|
| Referencia | Forma | Versión 1 | A | B | D | D1 | E | H | H1 | K | L | L1 | L2 | L3 | R | F
N | CAD | Acc. | Precio | Pedir |
|---|
| K0035.006020 | D | a la derecha | 38,5 | 25 | 12 | M6 | 11 | 25 | 45 | 4,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | A petición | | | K0035.010020 | D | a la derecha | 58,5 | 40 | 18 | M10 | 18 | 40 | 74 | 7 | 34,5 | 31,5 | 27 | 6 | 143 | 7200 | | | A petición | | | K0035.006040 | D | a la izquierda | 38,5 | 25 | 12 | M6 | 11 | 25 | 45 | 4,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | A petición | | | K0035.010040 | D | a la izquierda | 58,5 | 40 | 18 | M10 | 18 | 40 | 74 | 7 | 34,5 | 31,5 | 27 | 6 | 143 | 7200 | | | A petición | |
|
