Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Acero para temple y revenido tratado en caliente.Versión:Bruñido.Accesorios:Muelles K1554 y tornillos de cabeza cilíndrica K0869.
Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0012 Ganchos de sujeción

270 kB

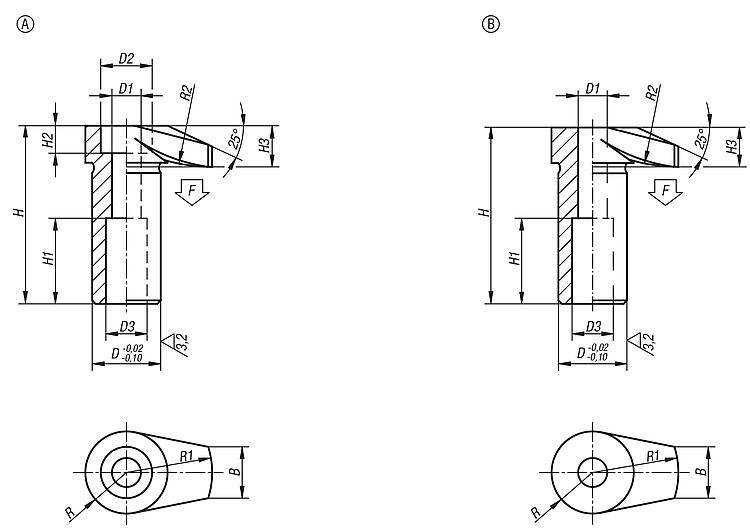

Planos (vista completa)

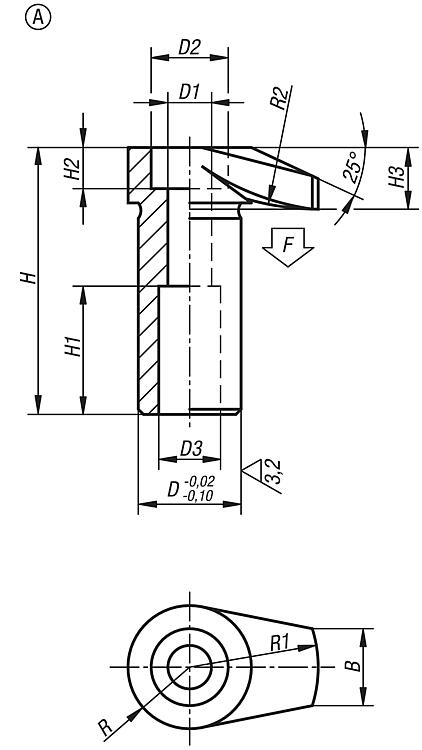

Gancho de sujeción, forma A

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	D3	H	H1	H2	H3	B	R	R1	R2	F máx. kN	Precio
K0012.06	A	16	6,5	11	10	42	20	6	10	11	9	20	30	4,8	A petición
K0012.08	A	20	8,5	15	12	52	25	8	12	15	12	25	50	8,8	A petición
K0012.10	A	25	10,5	18	14	66	32	10	16	17	14	32	60	13,9	A petición
K0012.12	A	32	12,5	20	17	83	40	12	20	20	18	40	80	20,2	A petición

Gancho de sujeción, forma B

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	D	D1	D3	H	H1	H3	B	R	R1	R2	F máx. kN	Precio
K0012.106	B	16	6,5	10	41,5	20	9,5	11	9	20	30	4,8	A petición
K0012.108	B	20	8,5	12	51,5	25	11,5	15	12	25	50	8,8	A petición
K0012.110	B	25	10,5	14	65,5	32	15,5	17	14	32	60	13,9	A petición
K0012.112	B	32	12,5	17	82,5	40	19,5	20	18	40	80	20,2	A petición
