- Adaptação Código do artigo
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Carcaça e ressaltos de aço ferramenta.
Cabo de aço temperado.
Botão bola duroplástico PF 31.Versão:Carcaça e ressaltos endurecidos e brunidos.
Cabo brunido.
Botão bola preto.Indicação:* Espessura de peça de trabalho máx. ver pino de guia K0910 (medida C).
** Força manual admissível para a alça.Acessórios:Manivela padrão K0915.
Manivela aparafusável com restrição de torque K0916.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

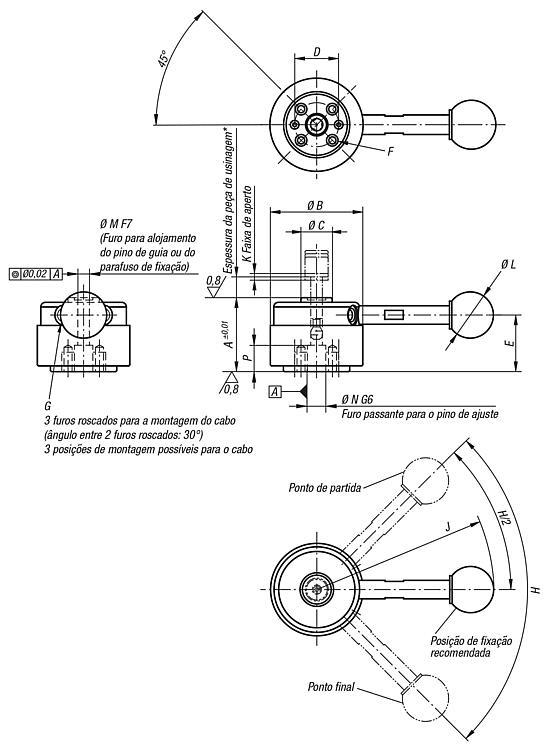

| Código do artigo | Versão | A | B | C | D | E | F | G | H | J | K | L | M | N | P | Força
de tensão
N | Tolerância recomendada
para espessura
da peça de trabalho | Força
manual
FH N | Força
de retenção
N | CAD | Aces. | Preço | Encomendar |
|---|
| K0910.324000 | sem cabo | 32 | 40 | 13,5 | 18 | 24,5 | M4x8 | M5 | 90° | - | 1,5 | - | 5 | 8 | 10 | 900 | ±0,3* | 150** | 2000 |  |  | sob consulta | | | K0910.324001 | com cabo | 32 | 40 | 13,5 | 18 | 24,5 | M4x8 | M5 | 90° | 76,5 | 1,5 | 20 | 5 | 8 | 10 | 900 | ±0,3* | 150** | 2000 | | | sob consulta | | | K0910.405000 | sem cabo | 40 | 50 | 18 | 25 | 30,7 | M6x9 | M6 | 110° | - | 2 | - | 8 | 12 | 13 | 2500 | ±0,5* | 200** | 5500 | | | sob consulta | | | K0910.405001 | com cabo | 40 | 50 | 18 | 25 | 30,7 | M6x9 | M6 | 110° | 111,5 | 2 | 25 | 8 | 12 | 13 | 2500 | ±0,5* | 200** | 5500 | | | sob consulta | |
