Pé nivelador de aço inoxidável

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Pés niveladores
    - Pé nivelador de aço inoxidável

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Base de poliamida.
Fuso roscado em aço inoxidável.
Disco de apoio antivibratório (NBR) 70 Shore.Versão:Base azul RAL 5005.
Fuso roscado brilhante.
Disco de apoio antivibratório preto.Indicação:Pés niveladores de aço inoxidável com poliamida, opcionalmente com base antiderrapante. O disco de apoio antivibratório absorve as vibrações e evita que o pé nivelador escorregue.

Os valores de carga informados na tabela se referem a uma série de testes, nos quais foi aplicada uma carga estática vertical em relação à base no meio do fuso. As forças que atuam radialmente, como as causadas por vibrações ou outros efeitos de agitação, influenciam a capacidade de suporte de carga e não são levadas em conta nos valores especificados.Sob consulta:

Fuso roscado de aço inoxidável 1.4401.
Base preta.
Com inclinação de 30°.

Acessórios:Porcas sextavadas K0700.
Indicação de desenho:

Forma A sem disco de apoio anti-vibratório
Forma B com disco de apoio anti-vibratório

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2323 Pé nivelador de aço inoxidável

211 kB

Desenhos (visão geral)

Pés niveladores de aço inoxidável, forma A

mais informações

Desenhos

Pés niveladores de aço inoxidável, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	H	H1	H2	L	SW	Capacidade de carga máx. kN (apenas com carga estática)	Preço
K2323.12106512X100	A	65	M12	29	139	39	100	10	13	sob consulta
K2323.12106512X150	A	65	M12	29	189	39	150	10	13	sob consulta
K2323.12106512X50	A	65	M12	29	89	39	50	10	13	sob consulta
K2323.12106516X100	A	65	M16	29	139	39	100	13	18	sob consulta
K2323.12106516X150	A	65	M16	29	189	39	150	13	18	sob consulta
K2323.12106516X200	A	65	M16	29	239	39	200	13	18	sob consulta
K2323.12108316X100	A	83	M16	25	135	35	100	13	20	sob consulta
K2323.12108316X150	A	83	M16	25	185	35	150	13	20	sob consulta
K2323.12108316X200	A	83	M16	25	235	35	200	13	20	sob consulta
K2323.12108320X100	A	83	M20	25	137	37	100	17	20	sob consulta
K2323.12108320X150	A	83	M20	25	187	37	150	17	20	sob consulta
K2323.12108320X200	A	83	M20	25	237	37	200	17	20	sob consulta
K2323.12110316X100	A	103	M16	27	137	37	100	13	30	sob consulta
K2323.12110316X150	A	103	M16	27	187	37	150	13	30	sob consulta
K2323.12110316X200	A	103	M16	27	237	37	200	13	30	sob consulta
K2323.12110320X100	A	103	M20	27	139	39	100	17	30	sob consulta
K2323.12110320X150	A	103	M20	27	189	39	150	17	30	sob consulta
K2323.12110320X200	A	103	M20	27	239	39	200	17	30	sob consulta
K2323.12110324X100	A	103	M24	27	139	39	100	20	30	sob consulta
K2323.12110324X150	A	103	M24	27	189	39	150	20	30	sob consulta
K2323.12110324X200	A	103	M24	27	239	39	200	20	30	sob consulta

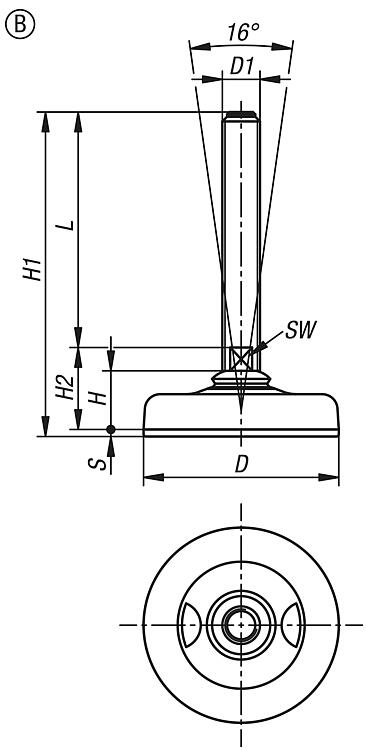

Pés niveladores de aço inoxidável, forma B

mais informações

Desenhos

Pés niveladores de aço inoxidável, forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	H	H1	H2	L	SW	S	Capacidade de carga máx. kN (apenas com carga estática)	Preço
K2323.22106512X100	B	65	M12	29	142	39	100	10	3	13	sob consulta
K2323.22106512X150	B	65	M12	29	192	39	150	10	3	13	sob consulta
K2323.22106512X50	B	65	M12	29	92	39	50	10	3	13	sob consulta
K2323.22106516X100	B	65	M16	29	142	39	100	13	3	18	sob consulta
K2323.22106516X150	B	65	M16	29	192	39	150	13	3	18	sob consulta
K2323.22106516X200	B	65	M16	29	242	39	200	13	3	18	sob consulta
K2323.22108316X100	B	83	M16	25	138	35	100	13	3	20	sob consulta
K2323.22108316X150	B	83	M16	25	188	35	150	13	3	20	sob consulta
K2323.22108316X200	B	83	M16	25	238	35	200	13	3	20	sob consulta
K2323.22108320X100	B	83	M20	25	140	37	100	17	3	20	sob consulta
K2323.22108320X150	B	83	M20	25	190	37	150	17	3	20	sob consulta
K2323.22108320X200	B	83	M20	25	240	37	200	17	3	20	sob consulta
K2323.22110316X100	B	103	M16	27	140	37	100	13	3	30	sob consulta
K2323.22110316X150	B	103	M16	27	190	37	150	13	3	30	sob consulta
K2323.22110316X200	B	103	M16	27	240	37	200	13	3	30	sob consulta
K2323.22110320X100	B	103	M20	27	142	39	100	17	3	30	sob consulta
K2323.22110320X150	B	103	M20	27	192	39	150	17	3	30	sob consulta
K2323.22110320X200	B	103	M20	27	242	39	200	17	3	30	sob consulta
K2323.22110324X100	B	103	M24	27	142	39	100	20	3	30	sob consulta
K2323.22110324X150	B	103	M24	27	192	39	150	20	3	30	sob consulta
K2323.22110324X200	B	103	M24	27	242	39	200	20	3	30	sob consulta
