K0293Штифты установочные и болты опорные DIN 6321 |
назад |
|
|

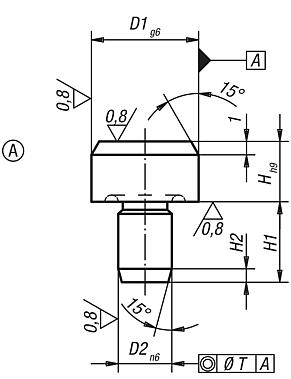

ОписаниеМатериал:инструментальная сталь.Исполнение: закалённая и шлифованная.Указание:Опорные болты формы A служат в качестве упоров для деталей и приспособлений. Установочные штифты формы B служат для позиционирования деталей и приспособлений в отверстиях с калибровым размером. При использовании сглаженной формы С допуски при отступах до отверстий или до позиционируемой детали могут устанавливаться только в одном направлении. Формы А и В также могут использоваться в качестве закалённых упоров и ножек приспособлений. Подобные болты см. K0352, K0353, K0354 и K0355.Указание на чертеже:Форма A: Опорный болт Форма B: Штифт установочный цилиндрический Форма C: Штифт установочный с лысками
другие габариты и параметры как для формы А. СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
|
Штифты установочные цилиндрические, форма В |
подробнее |
Номер заказа | Форма | Исполнение 1 | D1 | D2 | H | H1 | H2 | H3 | T | CAD | Принадл. | Цена | Заказать |
---|
K0293.206 | B | укороченное исполнение | 6 | 4 | 7 | 6 | 1,2 | 4 | 0,02 | | | по запросу | | K0293.208 | B | укороченное исполнение | 8 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | по запросу | | K0293.210 | B | укороченное исполнение | 10 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | по запросу | | K0293.212 | B | укороченное исполнение | 12 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | по запросу | | K0293.216 | B | укороченное исполнение | 16 | 8 | 13 | 12 | 2 | 8 | 0,04 | | | по запросу | | K0293.220 | B | укороченное исполнение | 20 | 12 | 15 | 18 | 2 | 9 | 0,04 | | | по запросу | | K0293.225 | B | укороченное исполнение | 25 | 12 | 15 | 18 | 2,5 | 9 | 0,04 | | | по запросу | | K0293.306 | B | удлиненное исполнение | 6 | 4 | 12 | 6 | 1,2 | 4 | 0,02 | | | по запросу | | K0293.308 | B | удлиненное исполнение | 8 | 6 | 16 | 9 | 1,6 | 6 | 0,02 | | | по запросу | | K0293.310 | B | удлиненное исполнение | 10 | 6 | 18 | 9 | 1,6 | 6 | 0,02 | | | по запросу | | K0293.312 | B | удлиненное исполнение | 12 | 6 | 18 | 9 | 1,6 | 6 | 0,02 | | | по запросу | | K0293.316 | B | удлиненное исполнение | 16 | 8 | 22 | 12 | 2 | 8 | 0,04 | | | по запросу | | K0293.320 | B | удлиненное исполнение | 20 | 12 | 25 | 18 | 2 | 9 | 0,04 | | | по запросу | | K0293.325 | B | удлиненное исполнение | 25 | 12 | 25 | 18 | 2,5 | 9 | 0,04 | | | по запросу | |
|
Штифты установочные с лысками, форма С |
подробнее |
Номер заказа | Форма | Исполнение 1 | B | D1 | D2 | H | H1 | H2 | H3 | T | CAD | Принадл. | Цена | Заказать |
---|
K0293.406 | C | укороченное исполнение | 1 | 6 | 4 | 7 | 6 | 1,2 | 4 | 0,02 | | | по запросу | | K0293.408 | C | укороченное исполнение | 1,6 | 8 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | по запросу | | K0293.410 | C | укороченное исполнение | 2,5 | 10 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | по запросу | | K0293.412 | C | укороченное исполнение | 2,5 | 12 | 6 | 10 | 9 | 1,6 | 6 | 0,02 | | | по запросу | | K0293.416 | C | укороченное исполнение | 3,5 | 16 | 8 | 13 | 12 | 2 | 8 | 0,04 | | | по запросу | | K0293.420 | C | укороченное исполнение | 5 | 20 | 12 | 15 | 18 | 2 | 9 | 0,04 | | | по запросу | | K0293.425 | C | укороченное исполнение | 5 | 25 | 12 | 15 | 18 | 2,5 | 9 | 0,04 | | | по запросу | | K0293.506 | C | удлиненное исполнение | 1 | 6 | 4 | 12 | 6 | 1,2 | 4 | 0,02 | | | по запросу | | K0293.508 | C | удлиненное исполнение | 1,6 | 8 | 6 | 16 | 9 | 1,6 | 6 | 0,02 | | | по запросу | | K0293.510 | C | удлиненное исполнение | 2,5 | 10 | 6 | 18 | 9 | 1,6 | 6 | 0,02 | | | по запросу | | K0293.512 | C | удлиненное исполнение | 2,5 | 12 | 6 | 18 | 9 | 1,6 | 6 | 0,02 | | | по запросу | | K0293.516 | C | удлиненное исполнение | 3,5 | 16 | 8 | 22 | 12 | 2 | 8 | 0,04 | | | по запросу | | K0293.520 | C | удлиненное исполнение | 5 | 20 | 12 | 25 | 18 | 2 | 9 | 0,04 | | | по запросу | | K0293.525 | C | удлиненное исполнение | 5 | 25 | 12 | 25 | 18 | 2,5 | 9 | 0,04 | | | по запросу | |
|
