K0496

Зажимы крестовые алюминиевые, для узла линейных перемещений

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Элементы для соединения труб, соединитель профиля
    - Фитинг
      - Зажимы крестовые алюминиевые, для узла линейных перемещений

Описание товара/фотография продукта

ОписаниеМатериал:Алюминиевое литье.Винт с цилиндрической головкой DIN 7984 и шестигранная гайка DIN 985, из стали.Исполнение: с черным порошковым покрытием.
Винт с цилиндрической головкой, шестигранная гайка, из оцинкованной стали.По запросу:Зажимной рычаг для крепления.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0496 Зажимы крестовые алюминиевые, для узла линейных перемещений

225 kB

Технический указания для трубной системы управления линейными перемещениями

89,5 kB

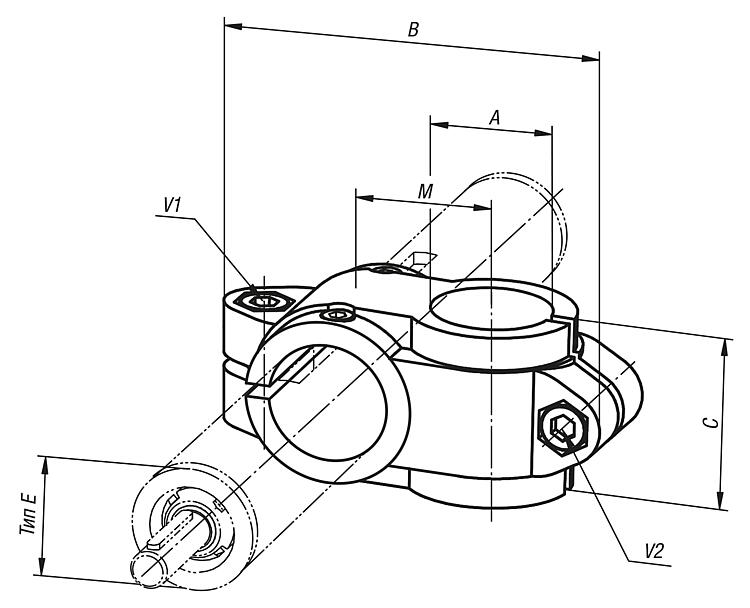

Чертежи

Выбор / фильтр товаров

Номер заказа	Тип E	A	B	C	M	V1	V2	Цена
K0496.1818	18	18	66	25,5	20	M6x16	M6x16	по запросу
K0496.3020	30	20	99	40	33	M8x25	M8x25	по запросу
K0496.3030	30	30	99	40	33	M8x25	M8x25	по запросу
K0496.4020	40	20	109	40	36	M10x30	M8x25	по запросу
K0496.4040	40	40	137	60	45	M10x30	M10x30	по запросу
K0496.5040	50	40	154	70	54	M10x35	M10x35	по запросу
K0496.5050	50	50	154	70	54	M10x35	M10x35	по запросу
