K1049Зажимной угольник тип I |
назад |
|
|
ОписаниеМатериал:Зажимной угольник из литого цинкового сплава.
Рукоятка из литого цинкового сплава согласно DIN EN 12844.
Стальные части из нержавеющей стали 1.4305. Исполнение: Зажимной угольник, лакированный в цвет алюминия.
Рукоятка с полимерным покрытием. Стальные части из нержавеющей стали, чистой.Указание:Зажимные угольники предназначены для соединения двух профилей одного и того же типового ряда, которые соприкасаются боковыми поверхностями и перекрещиваются под любым углом.
Путем отпускания болта оба зажима деблокируются и позволяют выполнить свободный поворот и смещение вдоль пазов.
Зажимные угольники используются чаще всего попарно или в комбинации с шарнирным угольником.Особенности: СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|

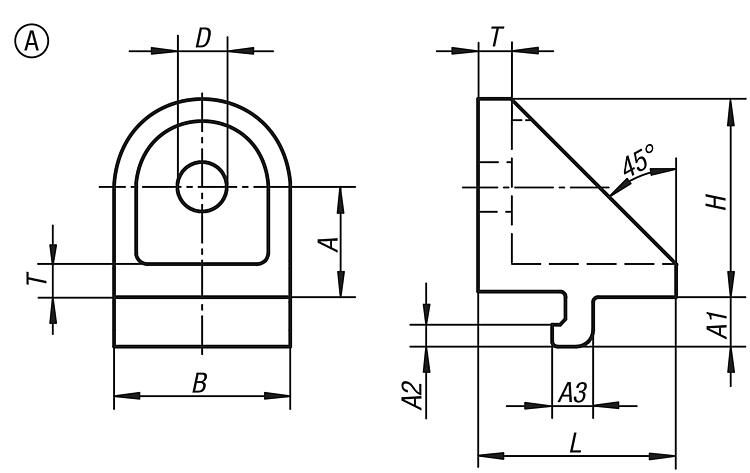

| Номер заказа | Тип | Ширина
паза | Форма | A | A1 | A2 | A3 | B | D
| H | L | T | CAD | Принадл. | Цена | Заказать |
|---|
| K1049.06 | I | 6 | A | 15 | 6,3 | 3 | 5,7 | 24 | 7 | 27 | 27 | 5 |  | | по запросу | | | K1049.08 | I | 8 | A | 20 | 9 | 4 | 7,5 | 32 | 9 | 36 | 36 | 6 | | | по запросу | |
|
Зажимной угольник, формф В, с зажимным рычагом |
подробнее |
| Номер заказа | Тип | Ширина
паза | Форма | Исполнение 1 | A | A1 | A2 | A3 | B | D
| D1 | H | H1 | H2 | L | L1 | L2 | T | CAD | Принадл. | Цена | Заказать |
|---|
| K1049.0606 | I | 6 | B | с зажимным рычагом | 15 | 6,3 | 3 | 5,7 | 24 | 7 | M6 | 27 | - | - | 27 | 13 | 40 | 5 | | | по запросу | | | K1049.0808 | I | 8 | B | с зажимным рычагом | 20 | 9 | 4 | 7,5 | 32 | 9 | M8 | 36 | - | - | 36 | 18 | 65 | 6 | | | по запросу | |
|

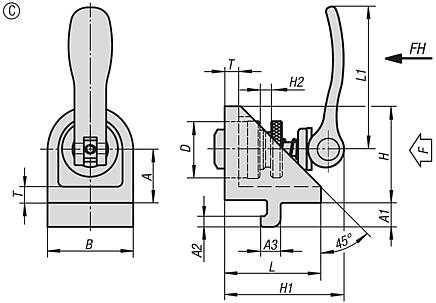

Зажимной угольник, форма C, с эксцентриковым зажимным упорным модулем |
подробнее |
Номер заказа
| Тип | Ширина
паза | Форма | Исполнение 1 | A | A1 | A2 | A3 | B | D | H | H1 | H2 | L | L1 | T | Зажимное
усилие
F (кН) | Усилие
от руки
FH - Н | CAD | Принадл. | Цена | Заказать |
|---|
| K1049.0615 | I | 6 | C | с эксцентриковым модулем | 15 | 6,3 | 3 | 5,7 | 24 | 15 | 27 | 34 | 6 | 27 | 36,2 | 5 | 2 | 90 | | | по запросу | | | K1049.0820 | I | 8 | C | с эксцентриковым модулем | 20 | 9 | 4 | 7,5 | 32 | 20 | 36 | 44 | 8 | 36 | 52,3 | 6 | 3 | 100 | | | по запросу | |
|
