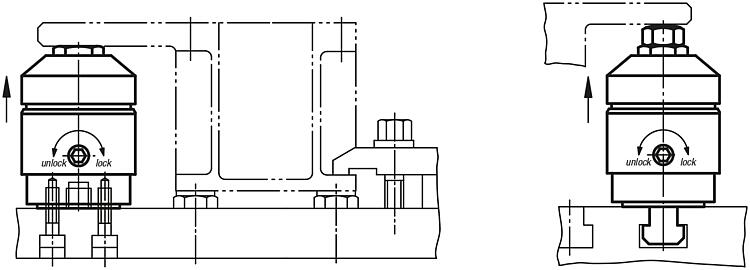

ОписаниеМатериал:Основа из цементируемой стали. Корпус из алюминия.Исполнение: Основа азотированная, с марганцевым фосфатированием, шлифованная. Корпус с красным анодированием.Указание:Опорный элемент служит для поддержки перегруженных мест зажима на деталях. Он предотвращает вибрацию и прогибание во время обработки.Приведение в действие:1. При поворачивании зажимного кулачка (внутренний шестигранник 6 мм) на рабочей поверхности красной защитной гильзы опорный стержень прилегает к заготовке с небольшим усилием пружины. 2. При дальнейшем вращении до упора (положение lock) зажимной механизм фиксирует опорный стержень без изменения положения. 3. Поворот в обратном направлении (положение unlock) ослабляет фиксацию. Дальнейшее вращение в обратном направлении до упора перемещает опорный стержень в конечное положение.Монтаж:Закрепите опорный элемент на устройстве с помощью соединительной резьбы M6. В качестве альтернативы установочный штифт M12x10 заменить установочным штифтом M12x30 и установить опорный элемент с помощью ключа (21 мм) (например, крепление для T-пазов). Для обеспечения надлежащего функционирования резьбовое отверстие M12 должно быть всегда закрыто. Возможно опускание опорного элемента на 16 мм. Резьба M8 доступна в различных опорных болтах. Поставляется с установочным штифтом M12x30 и гайкой для T-образных пазов M12x14 (DIN 508).Указание на чертеже:

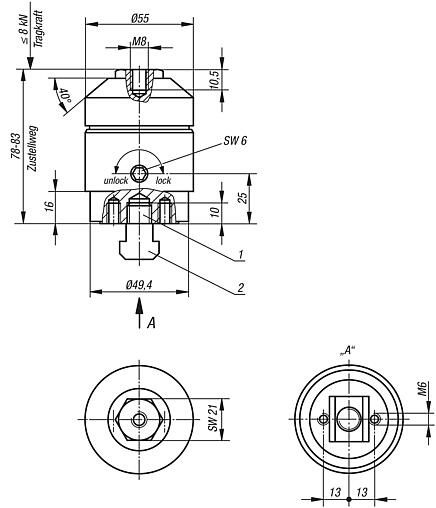

1) Установочный штифт M12x30 DIN 913 (сменный) 2) Гайка для T-образных пазов M12x14 DIN 508
Особенности:
СКАЧАТЬИнформация представлена в файле PDF:
