K0998Manovelle in alluminio con impugnatura cilindrica di sicurezza |
Indietro |
|
|
DescrizioneMateriale:Manovella in alluminio.
Impugnatura cilindrica in resina termoplastica e acciaio.Versione:Manovella verniciata a polvere.
Resina termoplastica colore grigio nerastro.
Parti metalliche in acciaio brunito.Nota:Simile a DIN 469.
Nelle versioni con foro trasversale il fissaggio avviene avvitando il perno filettato ISO 4027 (DIN 914).Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

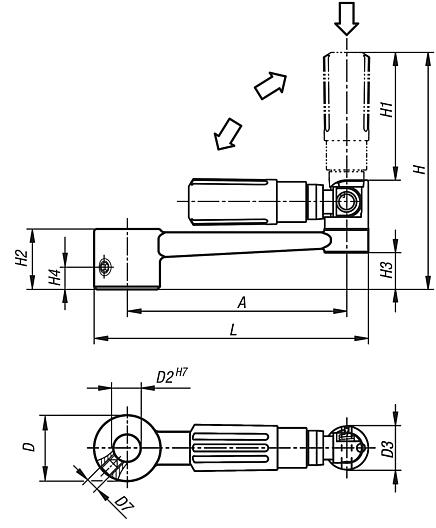

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Versione 1 | Versione 2 | A | D
| D2 | D3 | D7 | H | H1 | H2 | H3 | H4 | L | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0998.1110 | foro calibrato | senza foro trasversale | 80 | 24 | 10 | 16 | - | 87,5 | 47,5 | 22 | 13,6 | - | 100 |  | | 42,15 € | | | K0998.1212 | foro calibrato | senza foro trasversale | 100 | 28 | 12 | 20 | - | 107 | 58,5 | 25 | 16 | - | 124 | | | 49,20 € | | | K0998.1314 | foro calibrato | senza foro trasversale | 125 | 30 | 14 | 25 | - | 139 | 82 | 28 | 15,8 | - | 153 | | | 65,29 € | | | K0998.1417 | foro calibrato | senza foro trasversale | 160 | 34 | 17 | 25 | - | 143 | 82 | 32 | 19,6 | - | 190 | | | 67,92 € | | | K0998.11106 | Foro alesato | Sicurezza | 80 | 24 | 10 | 16 | M6 | 87,5 | 47,5 | 22 | 13,4 | 7,5 | 100 | | | 45,04 € | | | K0998.12126 | Foro alesato | Sicurezza | 100 | 28 | 12 | 20 | M6 | 106,9 | 58,4 | 26 | 16 | 7,5 | 124 | | | 52,09 € | | | K0998.13146 | Foro alesato | Sicurezza | 125 | 30 | 14 | 26 | M6 | 139,1 | 82,1 | 28 | 15,8 | 7,5 | 153 | | | 68,18 € | | | K0998.14176 | Foro alesato | Sicurezza | 160 | 34 | 17 | 26 | M6 | 143,1 | 82,1 | 32 | 19,6 | 7,5 | 190 | | | 70,82 € | |
|
Manovelle in alluminio con impugnatura cilindrica di sicurezza con quadro incassato |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Versione 1 | Versione 2 | A | D
| D3 | D7 | H | H1 | H2 | H3 | H4 | L | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0998.2110 | quadro incassato | senza foro trasversale | 80 | 24 | 16 | - | 87,5 | 47,5 | 22 | 13,6 | - | 100 | 10 | | | 43,78 € | | | K0998.2212 | quadro incassato | senza foro trasversale | 100 | 28 | 20 | - | 107 | 58,5 | 25 | 16 | - | 124 | 12 | | | 49,95 € | | | K0998.2314 | quadro incassato | senza foro trasversale | 125 | 30 | 25 | - | 139 | 82 | 28 | 15,8 | - | 153 | 14 | | | 65,79 € | | | K0998.2417 | quadro incassato | senza foro trasversale | 160 | 34 | 25 | - | 143 | 82 | 32 | 19,6 | - | 190 | 17 | | | 68,94 € | | | K0998.21106 | Foro quadro | Sicurezza | 80 | 24 | 16 | M6 | 87,5 | 47,5 | 22 | 13,4 | 7,5 | 100 | 10 | | | 46,67 € | | | K0998.22126 | Foro quadro | Sicurezza | 100 | 28 | 20 | M6 | 106,9 | 58,4 | 26 | 16 | 7,5 | 124 | 12 | | | 52,85 € | | | K0998.23146 | Foro quadro | Sicurezza | 125 | 30 | 26 | M6 | 139,1 | 82,1 | 28 | 15,8 | 7,5 | 153 | 14 | | | 68,69 € | | | K0998.24176 | Foro quadro | Sicurezza | 160 | 34 | 26 | M6 | 143,1 | 82,1 | 32 | 19,6 | 7,5 | 190 | 17 | | | 71,83 € | |
|
