    - Pomello zigrinato con coppia di serraggio regolabile
      - Pomello zigrinato con coppia di serraggio regolabile con filettatura esterna

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Resina termoplastica, antracite. Perni in acciaio 5.8.Versione:Perno passivato blu.Nota:La coppia richiesta può essere regolata con l'apposita vite di aggiustaggio. Una volta raggiunta la coppia impostata, il pomello zigrinato gira a vuoto.

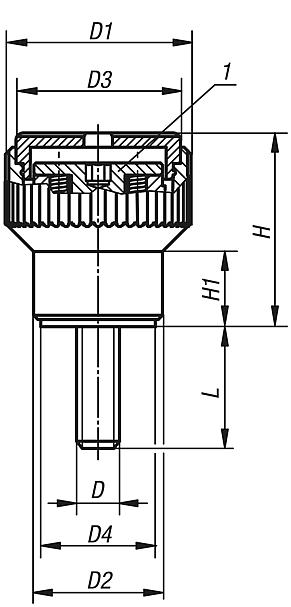

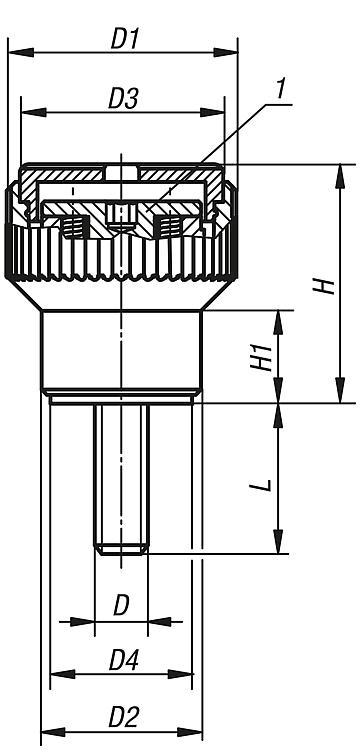

Nota disegno:

1) Vite di aggiustaggio per la regolazione della coppia

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0277_AG Pomello zigrinato con coppia di serraggio regolabile con filettatura esterna

205 kB

Disegni

Selezione/filtro articoli

N. ordine	Tipo di filettatura	Materiale componenti	Colore coperchio	Dimensioni	D	D1	D2	D3	D4	H	H1	L	Coppia Nm	Prezzo
K0277.205X30	filettatura esterna	acciaio	grigio nerastro RAL 7021	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	28,44 €
K0277.2051X30	filettatura esterna	acciaio	arancione RAL 2004	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	28,44 €
K0277.2052X30	filettatura esterna	acciaio	verde segnale RAL6032	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	28,44 €
K0277.2053X30	filettatura esterna	acciaio	blu RAL5017	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	28,44 €
K0277.2055X30	filettatura esterna	acciaio	grigio luce RAL 7035	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	28,44 €
K0277.2056X30	filettatura esterna	acciaio	rosso traffico RAL 3020	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	28,44 €
K0277.2057X30	filettatura esterna	acciaio	giallo navone RAL 1021	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	28,44 €
K0277.205X50	filettatura esterna	acciaio	grigio nerastro RAL 7021	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	28,61 €
K0277.2051X50	filettatura esterna	acciaio	arancione RAL 2004	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	28,61 €
K0277.2052X50	filettatura esterna	acciaio	verde segnale RAL6032	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	28,61 €
K0277.2053X50	filettatura esterna	acciaio	blu RAL5017	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	28,61 €
K0277.2055X50	filettatura esterna	acciaio	grigio luce RAL 7035	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	28,61 €
K0277.2056X50	filettatura esterna	acciaio	rosso traffico RAL 3020	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	28,61 €
K0277.2057X50	filettatura esterna	acciaio	giallo navone RAL 1021	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	28,61 €
K0277.206X30	filettatura esterna	acciaio	grigio nerastro RAL 7021	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	28,44 €
K0277.2061X30	filettatura esterna	acciaio	arancione RAL 2004	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	28,44 €
K0277.2062X30	filettatura esterna	acciaio	verde segnale RAL6032	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	28,44 €
K0277.2063X30	filettatura esterna	acciaio	blu RAL5017	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	28,44 €
K0277.2065X30	filettatura esterna	acciaio	grigio luce RAL 7035	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	28,44 €
K0277.2066X30	filettatura esterna	acciaio	rosso traffico RAL 3020	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	28,44 €
K0277.2067X30	filettatura esterna	acciaio	giallo navone RAL 1021	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	28,44 €
K0277.206X50	filettatura esterna	acciaio	grigio nerastro RAL 7021	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	28,61 €
K0277.2061X50	filettatura esterna	acciaio	arancione RAL 2004	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	28,61 €
K0277.2062X50	filettatura esterna	acciaio	verde segnale RAL6032	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	28,61 €
K0277.2063X50	filettatura esterna	acciaio	blu RAL5017	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	28,61 €
K0277.2065X50	filettatura esterna	acciaio	grigio luce RAL 7035	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	28,61 €
K0277.2066X50	filettatura esterna	acciaio	rosso traffico RAL 3020	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	28,61 €
K0277.2067X50	filettatura esterna	acciaio	giallo navone RAL 1021	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	28,61 €
K0277.306X40	filettatura esterna	acciaio	grigio nerastro RAL 7021	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	31,36 €
K0277.3061X40	filettatura esterna	acciaio	arancione RAL 2004	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	31,36 €
K0277.3062X40	filettatura esterna	acciaio	verde segnale RAL6032	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	31,36 €
K0277.3063X40	filettatura esterna	acciaio	blu RAL5017	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	31,36 €
K0277.3065X40	filettatura esterna	acciaio	grigio luce RAL 7035	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	31,36 €
K0277.3066X40	filettatura esterna	acciaio	rosso traffico RAL 3020	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	31,36 €
K0277.3067X40	filettatura esterna	acciaio	giallo navone RAL 1021	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	31,36 €
K0277.306X60	filettatura esterna	acciaio	grigio nerastro RAL 7021	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	31,60 €
K0277.3061X60	filettatura esterna	acciaio	arancione RAL 2004	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	31,60 €
K0277.3062X60	filettatura esterna	acciaio	verde segnale RAL6032	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	31,60 €
K0277.3063X60	filettatura esterna	acciaio	blu RAL5017	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	31,60 €
K0277.3065X60	filettatura esterna	acciaio	grigio luce RAL 7035	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	31,60 €
K0277.3066X60	filettatura esterna	acciaio	rosso traffico RAL 3020	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	31,60 €
K0277.3067X60	filettatura esterna	acciaio	giallo navone RAL 1021	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	31,60 €
K0277.308X40	filettatura esterna	acciaio	grigio nerastro RAL 7021	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	31,36 €
K0277.3081X40	filettatura esterna	acciaio	arancione RAL 2004	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	31,36 €
K0277.3082X40	filettatura esterna	acciaio	verde segnale RAL6032	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	31,36 €
K0277.3083X40	filettatura esterna	acciaio	blu RAL5017	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	31,36 €
K0277.3085X40	filettatura esterna	acciaio	grigio luce RAL 7035	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	31,36 €
K0277.3086X40	filettatura esterna	acciaio	rosso traffico RAL 3020	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	31,36 €
K0277.3087X40	filettatura esterna	acciaio	giallo navone RAL 1021	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	31,36 €
K0277.308X60	filettatura esterna	acciaio	grigio nerastro RAL 7021	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	31,60 €
K0277.3081X60	filettatura esterna	acciaio	arancione RAL 2004	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	31,60 €
K0277.3082X60	filettatura esterna	acciaio	verde segnale RAL6032	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	31,60 €
K0277.3083X60	filettatura esterna	acciaio	blu RAL5017	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	31,60 €
K0277.3085X60	filettatura esterna	acciaio	grigio luce RAL 7035	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	31,60 €
K0277.3086X60	filettatura esterna	acciaio	rosso traffico RAL 3020	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	31,60 €
K0277.3087X60	filettatura esterna	acciaio	giallo navone RAL 1021	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	31,60 €
