DescrizioneMateriale:Alloggiamento in acciaio.
Nucleo magnetico SmCo.Versione:Alloggiamento zincato.Nota:Magnete piatto, sistema schermato. I magneti piatti con nucleo SmCo hanno una forza adesiva da tre a cinque volte superiore rispetto a quelli AlNiCo o in ferrite dura.Range di temperatura: max. 200 °C.Nota disegno:

1) Superficie di contatto

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0550 Magneti (magneti piatti) in SmCo

141 kB

Dati tecnici per magneti di fissaggio e grezzi

60,9 kB

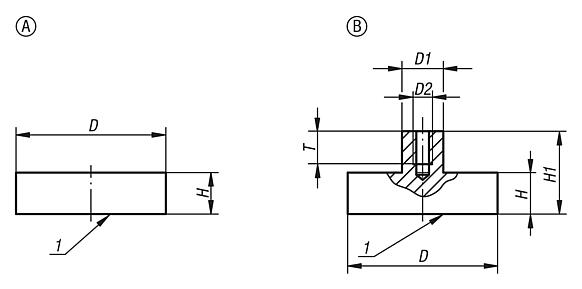

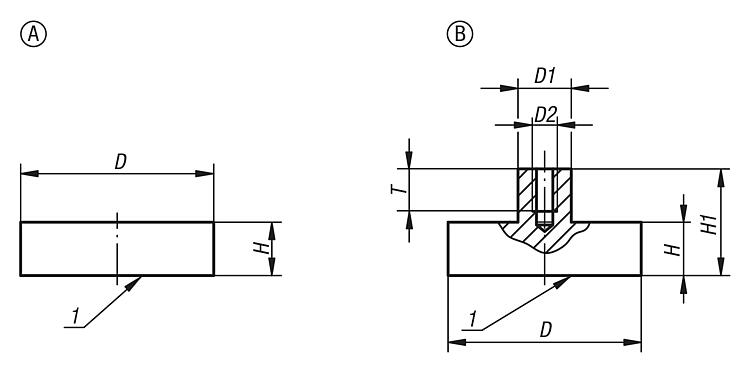

Disegni (sintesi completa)

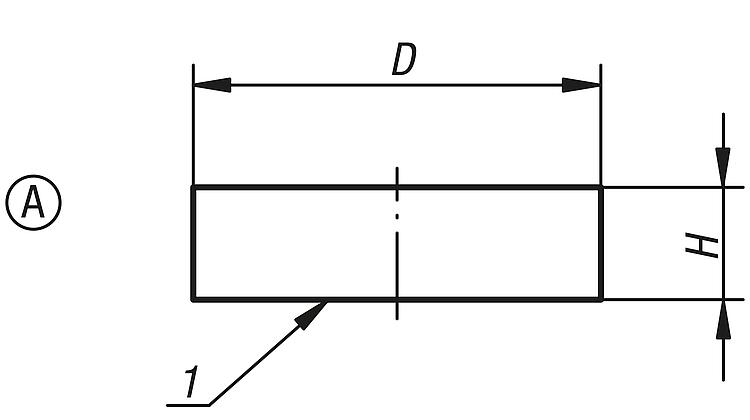

Magneti (magneti piatti) in SmCo forma A

Maggiori informazioni

Disegni

Magneti (magneti piatti) in SmCo forma A

Selezione/filtro articoli

N. ordine	Forma	D	H	Forza di adesione N	Prezzo
K0550.01	A	6 ±0,15	4,5	5	2,25 €
K0550.02	A	8 ±0,15	4,5	11	2,35 €
K0550.03	A	10 ±0,15	4,5	20	3,72 €
K0550.04	A	13 ±0,15	4,5	40	4,28 €
K0550.05	A	16 ±0,15	4,5	60	5,55 €
K0550.06	A	20 ±0,15	6	90	8,27 €
K0550.07	A	25 ±0,15	7	150	12,45 €
K0550.08	A	32 ±0,20	7	220	20,30 €

Magneti (magneti piatti) in SmCo forma B

Maggiori informazioni

Disegni

Magneti (magneti piatti) in SmCo forma B

Selezione/filtro articoli

N. ordine	Forma	D	D1	D2	H	H1	T	Forza di adesione N	Prezzo
K0550.11	B	6 ±0,15	6	M3	4,5	11,5	6	5	2,66 €
K0550.12	B	8 ±0,15	6	M3	4,5	11,5	6	11	3,08 €
K0550.13	B	10 ±0,15	6	M3	4,5	11,5	6	20	4,28 €
K0550.14	B	13 ±0,15	6	M3	4,5	11,5	6	40	5,06 €
K0550.15	B	16 ±0,15	6	M4	4,5	11,5	6	60	6,53 €
K0550.16	B	20 ±0,15	8	M4	6	13	7,5	90	10,24 €
K0550.17	B	25 ±0,15	8	M4	7	14	7,5	150	16,02 €
K0550.18	B	32 ±0,20	10	M5	7	15,5	8,5	220	22,50 €
