Chiusure a leva regolabili fori di avvitamento a scomparsa
Descrizione articolo/immagini prodotto
DescrizioneMateriale:
Acciaio o acciaio inox 1.4301.
Versione:zincato, passivato blu. Acciaio inox non trattato.Nota:Le chiusure a leva regolabili rappresentano un sistema di chiusura sicuro per le applicazioni industriali. Con il superamento del punto morto, garantiscono una tenuta resistente alle vibrazioni.
Dopo che il gancio di serraggio è stato inserito nel riscontro, è possibile avvicinare i componenti da collegare serrando la maniglia fino a 5 mm. Per compensare le tolleranze o per creare un serraggio sufficiente, il gancio di serraggio può essere regolato con un mandrino (M5).
Le chiusure a leva possono essere avvitate o rivettate.
Ogni riscontro può essere combinato con ogni chiusura a leva.
Ordinare il riscontro a parte, nel modello desiderato.
La forza di tenuta F1 si riferisce alla chiusura a leva e non al riscontro.Accessori:Riscontro K0046.Nota disegno:

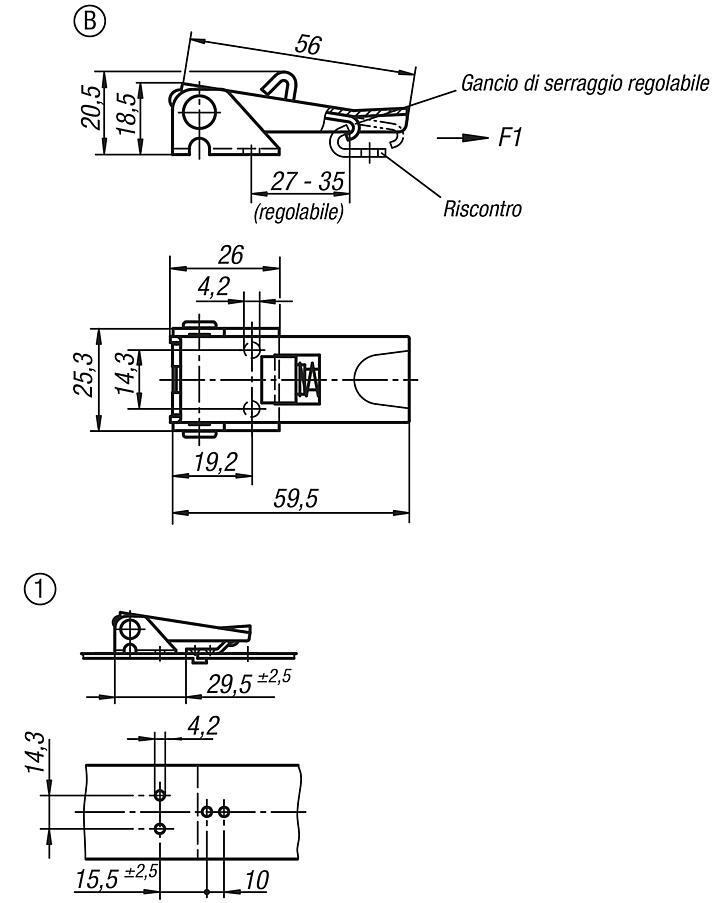

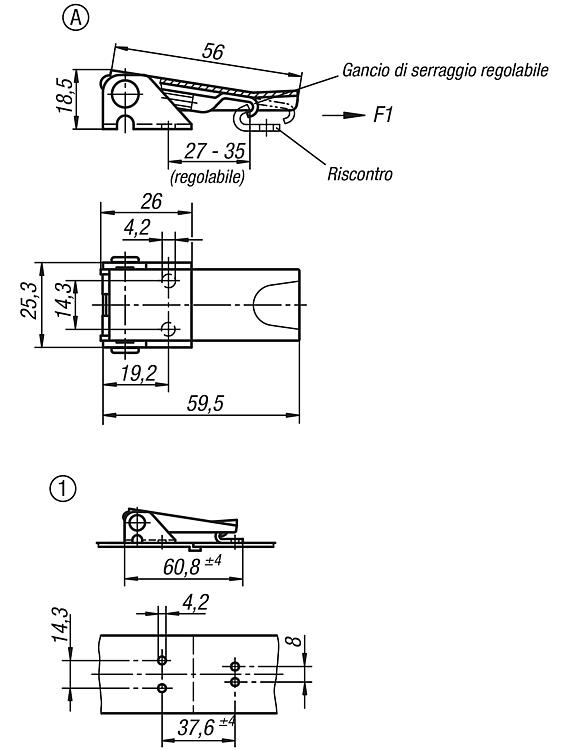

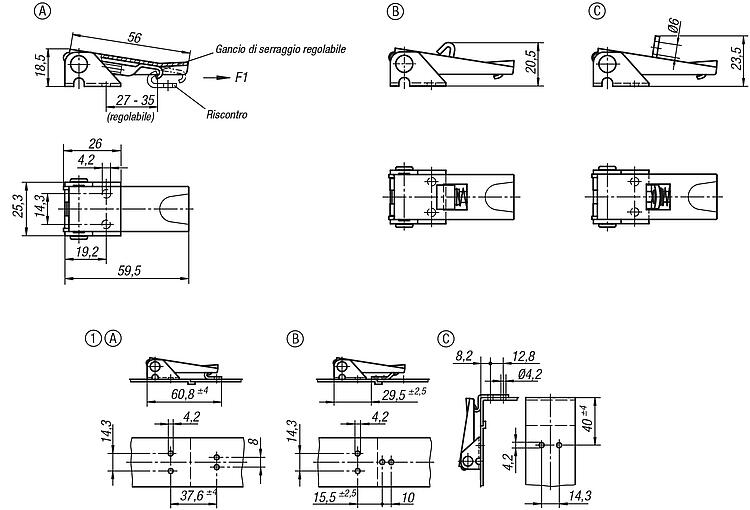

Forma A standard Forma B con sicura Forma C con occhiello 1) Disposizione dei fori per montaggio con riscontro
Particolarità:
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
