Staffa verticale

Indietro

Prodotti
- Parti operative | Elementi standard
  - Attrezzi di serraggio
    - Staffa verticale
      - Staffa verticale

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Acciaio da bonifica, trattato termicamente.Versione:brunito.Accessori:Molle K1554 e viti a testa cilindrica K0869.
Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0012 Staffa verticale

269 kB

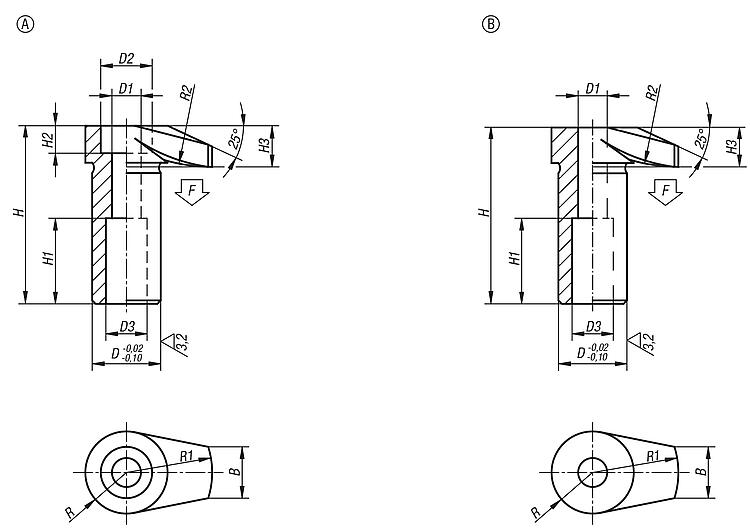

Disegni (sintesi completa)

Gancio di serraggio forma A

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Forma	D	D1	D2	D3	H	H1	H2	H3	B	R	R1	R2	F max. kN	Prezzo
K0012.06	A	16	6,5	11	10	42	20	6	10	11	9	20	30	4,8	20,48 €
K0012.08	A	20	8,5	15	12	52	25	8	12	15	12	25	50	8,8	28,35 €
K0012.10	A	25	10,5	18	14	66	32	10	16	17	14	32	60	13,9	43,68 €
K0012.12	A	32	12,5	20	17	83	40	12	20	20	18	40	80	20,2	83,87 €

Gancio di serraggio forma B

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Forma	D	D1	D3	H	H1	H3	B	R	R1	R2	F max. kN	Prezzo
K0012.106	B	16	6,5	10	41,5	20	9,5	11	9	20	30	4,8	20,48 €
K0012.108	B	20	8,5	12	51,5	25	11,5	15	12	25	50	8,8	29,26 €
K0012.110	B	25	10,5	14	65,5	32	15,5	17	14	32	60	13,9	43,68 €
K0012.112	B	32	12,5	17	82,5	40	19,5	20	18	40	80	20,2	83,87 €
