K0375Bloccaggi per pezzi cilindrici |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Griffe in acciaio.
Molla di compressione 1.4310.
Vite di serraggio classe di resistenza 8.8.Versione:Griffe brunite.

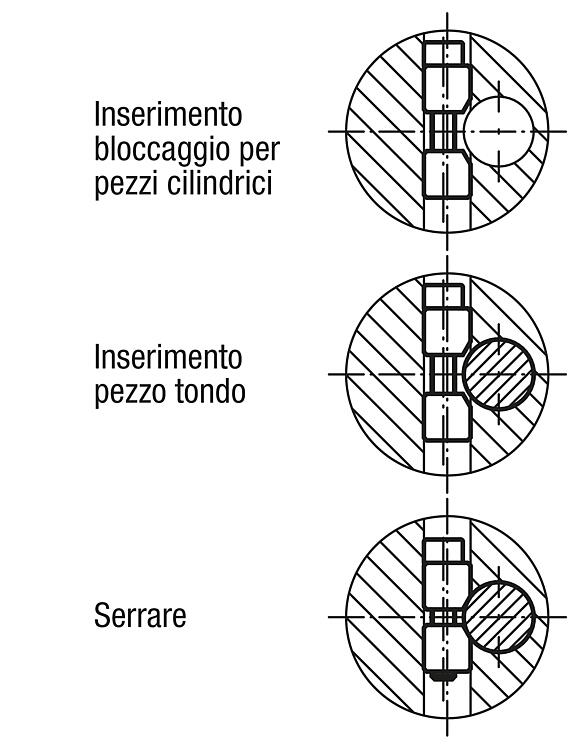

Vite di serraggio blu galvanizzata.Nota:I bloccaggi per pezzi cilindrici sono una valida alternativa al solito serraggio (intaglio e vite di serraggio) per pezzi cilindrici.
Gli elementi sono adatti per i materiali più disparati (come metallo, plastica, legno ecc.).
Per allentare una griffa fissa, è sufficiente un colpo in direzione assiale oppure l'estrazione tramite una filettatura aggiuntiva nella griffa e/o nell'esagono incassato della vite a testa cilindrica.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
N. ordine
| D
min. | D
max. | D1 | D2 | D3 | G | G1 | H | L
max. | L1 | SW | X | Coppia di
serraggio Mx
Nm | Coppia di
serraggio
max. Nm | N. ordine
utensile di
montaggio | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0375.04 | 6 | 10 | 8 | 8 | M4 | M5 | M2,5 | 4 | 27 | 8 | 3 | 2,8 | max. 20 | 2,9 | K0375.904 |  |  | 20,35 € | | | K0375.05 | 10 | 15 | 10 | 10 | M5 | M6 | M3 | 5 | 33 | 10 | 4 | 3,3 | max. 45 | 6 | K0375.905 | | | 21,24 € | | | K0375.06 | 15 | 20 | 12 | 12 | M6 | M7 | M4 | 6 | 39 | 12 | 5 | 3,5 | max. 100 | 10 | K0375.906 | | | 22,42 € | | | K0375.08 | 20 | 30 | 16 | 16 | M8 | M10 | M5 | 8 | 46 | 16 | 6 | 4 | max. 170 | 25 | K0375.908 | | | 24,63 € | | | K0375.10 | 30 | 40 | 20 | 20 | M10 | M12 | M6 | 10 | 53 | 20 | 8 | 4,8 | max. 290 | 46 | K0375.910 | | | 26,53 € | | | K0375.12 | 40 | 60 | 25 | 25 | M12 | M14 | M8 | 12 | 70 | 25 | 10 | 5,6 | max. 450 | 82 | K0375.912 | | | 29,90 € | | | K0375.16 | 60 | 125 | 30 | 30 | M16 | M18 | M10 | 16 | 81 | 30 | 14 | 7,9 | max. 650 | 206 | K0375.916 | | | 33,92 € | |
