K0257Volantini con impugnatura cilindrica girevole |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Corpo base del volantino e impugnatura in materiale termoplastico.
Mozzo e asse dell'impugnatura in acciaio classe di resistenza 5.8 o acciaio inox 1.4404. Versione:Termoplastico grigio nerastro.
Componenti in acciaio brunito.
Acciaio inox grezzo.Nota:La copertura del mozzo e l'impugnatura cilindrica girevole vengono fornite non assemblate. Per il montaggio è necessario avvitare l'asse dell'impugnatura nel foro di alloggiamento.

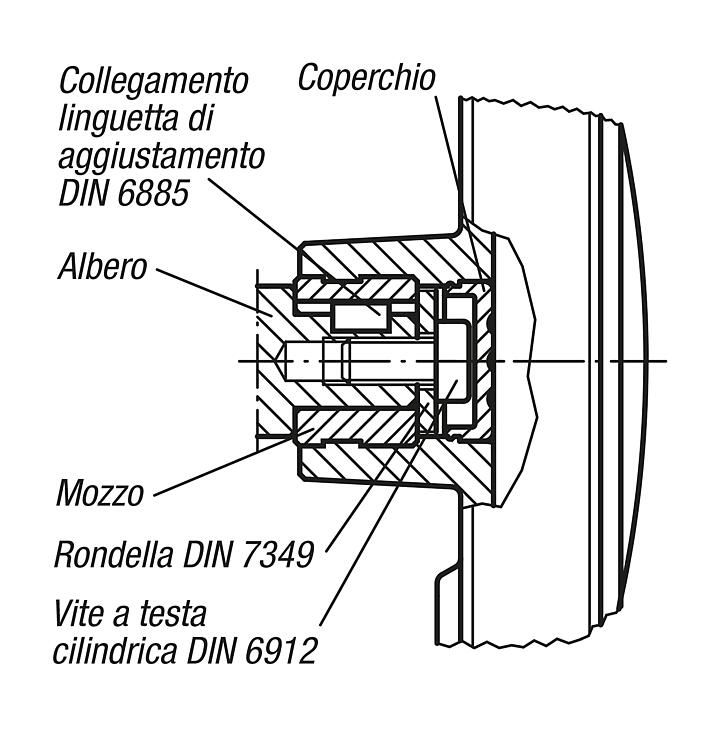

I volantini possono essere fissati all'albero in senso assiale mediante un collegamento con spina trasversale o con una vite a testa cilindrica DIN 6912 e una rondella DIN 7349.
Nelle versioni con foro trasversale il fissaggio avviene con il perno filettato avvitato ISO 4027 (DIN 914).
Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

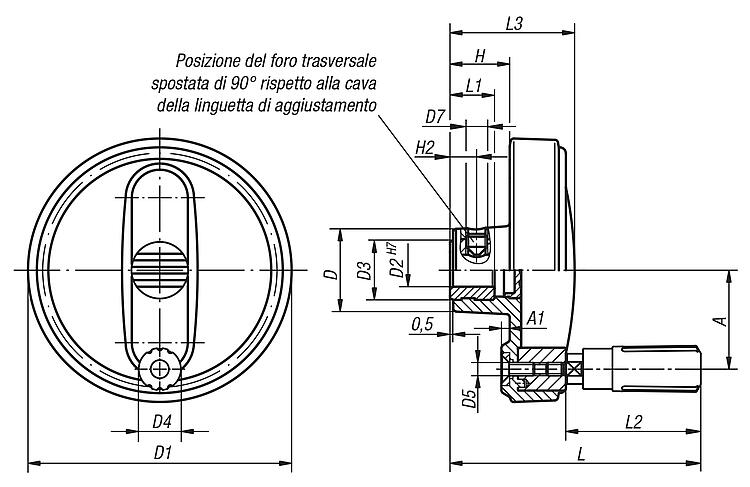

| N. ordine | Versione 1 | Versione 2 | Materiale
componenti | D
| D1 | D2 | D3 | D4 | D5 | D7 | A | A1 | H | H2 | L | L1 | L2 | L3 | B3
| T
| CAD | Acc. | Prezzo | Ordinare |
|---|
| K0257.108008 | foro calibrato | senza foro trasversale | acciaio | 25 | 80 | 8H7 | 19 | 14 | M4 | - | 30 | 2,5 | 17,6 | - | 74,6 | 13 | 40 | 36,7 | - | - |  | | 10,64 € | | | K0257.108010 | foro calibrato | senza foro trasversale | acciaio | 25 | 80 | 10H7 | 19 | 14 | M4 | - | 30 | 2,5 | 17,6 | - | 74,6 | 13 | 40 | 36,7 | - | - | | | 10,64 € | | | K0257.108012 | foro calibrato | senza foro trasversale | acciaio | 25 | 80 | 12H7 | 19 | 14 | M4 | - | 30 | 2,5 | 17,6 | - | 74,6 | 13 | 40 | 36,7 | - | - | | | 10,64 € | | | K0257.210010 | foro calibrato | senza foro trasversale | acciaio | 28 | 100 | 10H7 | 19 | 16 | M5 | - | 38 | 3 | 20,1 | - | 90,2 | 13 | 49,1 | 43,5 | - | - | | | 12,84 € | | | K0257.210012 | foro calibrato | senza foro trasversale | acciaio | 28 | 100 | 12H7 | 19 | 16 | M5 | - | 38 | 3 | 20,1 | - | 90,2 | 13 | 49,1 | 43,5 | - | - | | | 12,84 € | | | K0257.312512 | foro calibrato | senza foro trasversale | acciaio | 35 | 125 | 12H7 | 25 | 20 | M6 | - | 47,5 | 4 | 23,3 | - | 110,7 | 18,5 | 61,4 | 52,1 | - | - | | | 17,40 € | | | K0257.312514 | foro calibrato | senza foro trasversale | acciaio | 35 | 125 | 14H7 | 25 | 20 | M6 | - | 47,5 | 4 | 23,3 | - | 110,7 | 18,5 | 61,4 | 52,1 | - | - | | | 17,40 € | | | K0257.312516 | foro calibrato | senza foro trasversale | acciaio | 35 | 125 | 16H7 | 25 | 20 | M6 | - | 47,5 | 4 | 23,3 | - | 110,7 | 18,5 | 61,4 | 52,1 | - | - | | | 17,40 € | | | K0257.416014 | foro calibrato | senza foro trasversale | acciaio | 45 | 160 | 14H7 | 25 | 25 | M8 | - | 62 | 5,6 | 28 | - | 143 | 18,5 | 82,5 | 63,8 | - | - | | | 19,85 € | | | K0257.416016 | foro calibrato | senza foro trasversale | acciaio | 45 | 160 | 16H7 | 25 | 25 | M8 | - | 62 | 5,6 | 28 | - | 143 | 18,5 | 82,5 | 63,8 | - | - | | | 19,85 € | | | K0257.10800802 | foro calibrato con cava | senza foro trasversale | acciaio | 25 | 80 | 8H7 | 19 | 14 | M4 | - | 30 | 2,5 | 17,6 | - | 74,6 | 13 | 40 | 36,7 | 2 | 9 | | | 13,22 € | | | K0257.10801003 | foro calibrato con cava | senza foro trasversale | acciaio | 25 | 80 | 10H7 | 19 | 14 | M4 | - | 30 | 2,5 | 17,6 | - | 74,6 | 13 | 40 | 36,7 | 3 | 11,4 | | | 13,22 € | | | K0257.10801204 | foro calibrato con cava | senza foro trasversale | acciaio | 25 | 80 | 12H7 | 19 | 14 | M4 | - | 30 | 2,5 | 17,6 | - | 74,6 | 13 | 40 | 36,7 | 4 | 13,8 | | | 13,22 € | | | K0257.21001003 | foro calibrato con cava | senza foro trasversale | acciaio | 28 | 100 | 10H7 | 19 | 16 | M5 | - | 38 | 3 | 20,1 | - | 90,2 | 13 | 49,1 | 43,5 | 3 | 11,4 | | | 15,42 € | | | K0257.21001204 | foro calibrato con cava | senza foro trasversale | acciaio | 28 | 100 | 12H7 | 19 | 16 | M5 | - | 38 | 3 | 20,1 | - | 90,2 | 13 | 49,1 | 43,5 | 4 | 13,8 | | | 15,42 € | | | K0257.31251204 | foro calibrato con cava | senza foro trasversale | acciaio | 35 | 125 | 12H7 | 25 | 20 | M6 | - | 47,5 | 4 | 23,3 | - | 110,7 | 18,5 | 61,4 | 52,1 | 4 | 13,8 | | | 20,00 € | | | K0257.31251405 | foro calibrato con cava | senza foro trasversale | acciaio | 35 | 125 | 14H7 | 25 | 20 | M6 | - | 47,5 | 4 | 23,3 | - | 110,7 | 18,5 | 61,4 | 52,1 | 5 | 16,3 | | | 20,00 € | | | K0257.31251605 | foro calibrato con cava | senza foro trasversale | acciaio | 35 | 125 | 16H7 | 25 | 20 | M6 | - | 47,5 | 4 | 23,3 | - | 110,7 | 18,5 | 61,4 | 52,1 | 5 | 18,3 | | | 20,00 € | | | K0257.41601405 | foro calibrato con cava | senza foro trasversale | acciaio | 45 | 160 | 14H7 | 25 | 25 | M8 | - | 62 | 5,6 | 28 | - | 143 | 18,5 | 82,5 | 63,8 | 5 | 16,3 | | | 22,43 € | | | K0257.41601605 | foro calibrato con cava | senza foro trasversale | acciaio | 45 | 160 | 16H7 | 25 | 25 | M8 | - | 62 | 5,6 | 28 | - | 143 | 18,5 | 82,5 | 63,8 | 5 | 18,3 | | | 22,43 € | | | K0257.1080086 | foro calibrato | con foro trasversale | acciaio | 25 | 80 | 8H7 | 19 | 14 | M4 | M6 | 30 | 2,5 | 17,6 | 7,5 | 74,6 | 13 | 40 | 36,7 | - | - | | | 13,90 € | | | K0257.1080106 | foro calibrato | con foro trasversale | acciaio | 25 | 80 | 10H7 | 19 | 14 | M4 | M6 | 30 | 2,5 | 17,6 | 7,5 | 74,6 | 13 | 40 | 36,7 | - | - | | | 13,90 € | | | K0257.1080126 | foro calibrato | con foro trasversale | acciaio | 25 | 80 | 12H7 | 19 | 14 | M4 | M6 | 30 | 2,5 | 17,6 | 7,5 | 74,6 | 13 | 40 | 36,7 | - | - | | | 13,90 € | | | K0257.2100106 | foro calibrato | con foro trasversale | acciaio | 28 | 100 | 10H7 | 19 | 16 | M5 | M6 | 38 | 3 | 20,1 | 7,5 | 90,2 | 13 | 49,1 | 43,5 | - | - | | | 16,10 € | | | K0257.2100126 | foro calibrato | con foro trasversale | acciaio | 28 | 100 | 12H7 | 19 | 16 | M5 | M6 | 38 | 3 | 20,1 | 7,5 | 90,2 | 13 | 49,1 | 43,5 | - | - | | | 16,10 € | | | K0257.3125126 | foro calibrato | con foro trasversale | acciaio | 35 | 125 | 12H7 | 25 | 20 | M6 | M6 | 47,5 | 4 | 23,3 | 7,5 | 110,7 | 18,5 | 61,4 | 52,1 | - | - | | | 20,64 € | | | K0257.3125146 | foro calibrato | con foro trasversale | acciaio | 35 | 125 | 14H7 | 25 | 20 | M6 | M6 | 47,5 | 4 | 23,3 | 7,5 | 110,7 | 18,5 | 61,4 | 52,1 | - | - | | | 20,64 € | | | K0257.3125166 | foro calibrato | con foro trasversale | acciaio | 35 | 125 | 16H7 | 25 | 20 | M6 | M6 | 47,5 | 4 | 23,3 | 7,5 | 110,7 | 18,5 | 61,4 | 52,1 | - | - | | | 20,64 € | | | K0257.4160146 | foro calibrato | con foro trasversale | acciaio | 45 | 160 | 14H7 | 25 | 25 | M8 | M6 | 62 | 5,6 | 28 | 7,5 | 143 | 18,5 | 82,5 | 63,8 | - | - | | | 23,12 € | | | K0257.4160166 | foro calibrato | con foro trasversale | acciaio | 45 | 160 | 16H7 | 25 | 25 | M8 | M6 | 62 | 5,6 | 28 | 7,5 | 143 | 18,5 | 82,5 | 63,8 | - | - | | | 23,12 € | | | K0257.108008026 | foro calibrato con cava | con foro trasversale | acciaio | 25 | 80 | 8H7 | 19 | 14 | M4 | M6 | 30 | 2,5 | 17,6 | 7,5 | 74,6 | 13 | 40 | 36,7 | 2 | 9 | | | 16,47 € | | | K0257.108010036 | foro calibrato con cava | con foro trasversale | acciaio | 25 | 80 | 10H7 | 19 | 14 | M4 | M6 | 30 | 2,5 | 17,6 | 7,5 | 74,6 | 13 | 40 | 36,7 | 3 | 11,4 | | | 16,47 € | | | K0257.108012046 | foro calibrato con cava | con foro trasversale | acciaio | 25 | 80 | 12H7 | 19 | 14 | M4 | M6 | 30 | 2,5 | 17,6 | 7,5 | 74,6 | 13 | 40 | 36,7 | 4 | 13,8 | | | 16,47 € | | | K0257.210010036 | foro calibrato con cava | con foro trasversale | acciaio | 28 | 100 | 10H7 | 19 | 16 | M5 | M6 | 38 | 3 | 20,1 | 7,5 | 90,2 | 13 | 49,1 | 43,5 | 3 | 11,4 | | | 18,66 € | | | K0257.210012046 | foro calibrato con cava | con foro trasversale | acciaio | 28 | 100 | 12H7 | 19 | 16 | M5 | M6 | 38 | 3 | 20,1 | 7,5 | 90,2 | 13 | 49,1 | 43,5 | 4 | 13,8 | | | 18,66 € | | | K0257.312512046 | foro calibrato con cava | con foro trasversale | acciaio | 35 | 125 | 12H7 | 25 | 20 | M6 | M6 | 47,5 | 4 | 23,3 | 7,5 | 110,7 | 18,5 | 61,4 | 52,1 | 4 | 13,8 | | | 23,23 € | | | K0257.312514056 | foro calibrato con cava | con foro trasversale | acciaio | 35 | 125 | 14H7 | 25 | 20 | M6 | M6 | 47,5 | 4 | 23,3 | 7,5 | 110,7 | 18,5 | 61,4 | 52,1 | 5 | 16,3 | | | 23,23 € | | | K0257.312516056 | foro calibrato con cava | con foro trasversale | acciaio | 35 | 125 | 16H7 | 25 | 20 | M6 | M6 | 47,5 | 4 | 23,3 | 7,5 | 110,7 | 18,5 | 61,4 | 52,1 | 5 | 18,3 | | | 23,23 € | | | K0257.416014056 | foro calibrato con cava | con foro trasversale | acciaio | 45 | 160 | 14H7 | 25 | 25 | M8 | M6 | 62 | 5,6 | 28 | 7,5 | 143 | 18,5 | 82,5 | 63,8 | 5 | 16,3 | | | 25,68 € | | | K0257.416016056 | foro calibrato con cava | con foro trasversale | acciaio | 45 | 160 | 16H7 | 25 | 25 | M8 | M6 | 62 | 5,6 | 28 | 7,5 | 143 | 18,5 | 82,5 | 63,8 | 5 | 18,3 | | | 25,68 € | | | K0257.0108008 | foro calibrato | senza foro trasversale | acciaio inox | 25 | 80 | 8H7 | 19 | 14 | M4 | - | 30 | 2,5 | 17,6 | - | 74,6 | 13 | 40 | 36,7 | - | - | | | 19,69 € | | | K0257.0108010 | foro calibrato | senza foro trasversale | acciaio inox | 25 | 80 | 10H7 | 19 | 14 | M4 | - | 30 | 2,5 | 17,6 | - | 74,6 | 13 | 40 | 36,7 | - | - | | | 19,69 € | | | K0257.0108012 | foro calibrato | senza foro trasversale | acciaio inox | 25 | 80 | 12H7 | 19 | 14 | M4 | - | 30 | 2,5 | 17,6 | - | 74,6 | 13 | 40 | 36,7 | - | - | | | 19,69 € | | | K0257.0210010 | foro calibrato | senza foro trasversale | acciaio inox | 28 | 100 | 10H7 | 19 | 16 | M5 | - | 38 | 3 | 20,1 | - | 90,2 | 13 | 49,1 | 43,5 | - | - | | | 23,76 € | | | K0257.0210012 | foro calibrato | senza foro trasversale | acciaio inox | 28 | 100 | 12H7 | 19 | 16 | M5 | - | 38 | 3 | 20,1 | - | 90,2 | 13 | 49,1 | 43,5 | - | - | | | 23,76 € | | | K0257.0312512 | foro calibrato | senza foro trasversale | acciaio inox | 35 | 125 | 12H7 | 25 | 20 | M6 | - | 47,5 | 4 | 23,3 | - | 110,7 | 18,5 | 61,4 | 52,1 | - | - | | | 32,20 € | | | K0257.0312514 | foro calibrato | senza foro trasversale | acciaio inox | 35 | 125 | 14H7 | 25 | 20 | M6 | - | 47,5 | 4 | 23,3 | - | 110,7 | 18,5 | 61,4 | 52,1 | - | - | | | 32,20 € | | | K0257.0312516 | foro calibrato | senza foro trasversale | acciaio inox | 35 | 125 | 16H7 | 25 | 20 | M6 | - | 47,5 | 4 | 23,3 | - | 110,7 | 18,5 | 61,4 | 52,1 | - | - | | | 32,20 € | | | K0257.0416014 | foro calibrato | senza foro trasversale | acciaio inox | 45 | 160 | 14H7 | 25 | 25 | M8 | - | 62 | 5,6 | 28 | - | 143 | 18,5 | 82,5 | 63,8 | - | - | | | 36,73 € | | | K0257.0416016 | foro calibrato | senza foro trasversale | acciaio inox | 45 | 160 | 16H7 | 25 | 25 | M8 | - | 62 | 5,6 | 28 | - | 143 | 18,5 | 82,5 | 63,8 | - | - | | | 36,73 € | | | K0257.010800802 | foro calibrato con cava | senza foro trasversale | acciaio inox | 25 | 80 | 8H7 | 19 | 14 | M4 | - | 30 | 2,5 | 17,6 | - | 74,6 | 13 | 40 | 36,7 | 2 | 9 | | | 22,48 € | | | K0257.010801003 | foro calibrato con cava | senza foro trasversale | acciaio inox | 25 | 80 | 10H7 | 19 | 14 | M4 | - | 30 | 2,5 | 17,6 | - | 74,6 | 13 | 40 | 36,7 | 3 | 11,4 | | | 22,48 € | | | K0257.010801204 | foro calibrato con cava | senza foro trasversale | acciaio inox | 25 | 80 | 12H7 | 19 | 14 | M4 | - | 30 | 2,5 | 17,6 | - | 74,6 | 13 | 40 | 36,7 | 4 | 13,8 | | | 22,48 € | | | K0257.021001003 | foro calibrato con cava | senza foro trasversale | acciaio inox | 28 | 100 | 10H7 | 19 | 16 | M5 | - | 38 | 3 | 20,1 | - | 90,2 | 13 | 49,1 | 43,5 | 3 | 11,4 | | | 26,21 € | | | K0257.021001204 | foro calibrato con cava | senza foro trasversale | acciaio inox | 28 | 100 | 12H7 | 19 | 16 | M5 | - | 38 | 3 | 20,1 | - | 90,2 | 13 | 49,1 | 43,5 | 4 | 13,8 | | | 26,21 € | | | K0257.031251204 | foro calibrato con cava | senza foro trasversale | acciaio inox | 35 | 125 | 12H7 | 25 | 20 | M6 | - | 47,5 | 4 | 23,3 | - | 110,7 | 18,5 | 61,4 | 52,1 | 4 | 13,8 | | | 34,00 € | | | K0257.031251405 | foro calibrato con cava | senza foro trasversale | acciaio inox | 35 | 125 | 14H7 | 25 | 20 | M6 | - | 47,5 | 4 | 23,3 | - | 110,7 | 18,5 | 61,4 | 52,1 | 5 | 16,3 | | | 34,00 € | | | K0257.031251605 | foro calibrato con cava | senza foro trasversale | acciaio inox | 35 | 125 | 16H7 | 25 | 20 | M6 | - | 47,5 | 4 | 23,3 | - | 110,7 | 18,5 | 61,4 | 52,1 | 5 | 18,3 | | | 34,00 € | | | K0257.041601405 | foro calibrato con cava | senza foro trasversale | acciaio inox | 45 | 160 | 14H7 | 25 | 25 | M8 | - | 62 | 5,6 | 28 | - | 143 | 18,5 | 82,5 | 63,8 | 5 | 16,3 | | | 38,12 € | | | K0257.041601605 | foro calibrato con cava | senza foro trasversale | acciaio inox | 45 | 160 | 16H7 | 25 | 25 | M8 | - | 62 | 5,6 | 28 | - | 143 | 18,5 | 82,5 | 63,8 | 5 | 18,3 | | | 38,12 € | | | K0257.01080086 | foro calibrato | con foro trasversale | acciaio inox | 25 | 80 | 8H7 | 19 | 14 | M4 | M6 | 30 | 2,5 | 17,6 | 7,5 | 74,6 | 13 | 40 | 36,7 | - | - | | | 21,54 € | | | K0257.01080106 | foro calibrato | con foro trasversale | acciaio inox | 25 | 80 | 10H7 | 19 | 14 | M4 | M6 | 30 | 2,5 | 17,6 | 7,5 | 74,6 | 13 | 40 | 36,7 | - | - | | | 21,54 € | | | K0257.01080126 | foro calibrato | con foro trasversale | acciaio inox | 25 | 80 | 12H7 | 19 | 14 | M4 | M6 | 30 | 2,5 | 17,6 | 7,5 | 74,6 | 13 | 40 | 36,7 | - | - | | | 21,54 € | | | K0257.02100106 | foro calibrato | con foro trasversale | acciaio inox | 28 | 100 | 10H7 | 19 | 16 | M5 | M6 | 38 | 3 | 20,1 | 7,5 | 90,2 | 13 | 49,1 | 43,5 | - | - | | | 24,95 € | | | K0257.02100126 | foro calibrato | con foro trasversale | acciaio inox | 28 | 100 | 12H7 | 19 | 16 | M5 | M6 | 38 | 3 | 20,1 | 7,5 | 90,2 | 13 | 49,1 | 43,5 | - | - | | | 24,95 € | | | K0257.03125126 | foro calibrato | con foro trasversale | acciaio inox | 35 | 125 | 12H7 | 25 | 20 | M6 | M6 | 47,5 | 4 | 23,3 | 7,5 | 110,7 | 18,5 | 61,4 | 52,1 | - | - | | | 31,99 € | | | K0257.03125146 | foro calibrato | con foro trasversale | acciaio inox | 35 | 125 | 14H7 | 25 | 20 | M6 | M6 | 47,5 | 4 | 23,3 | 7,5 | 110,7 | 18,5 | 61,4 | 52,1 | - | - | | | 31,99 € | | | K0257.03125166 | foro calibrato | con foro trasversale | acciaio inox | 35 | 125 | 16H7 | 25 | 20 | M6 | M6 | 47,5 | 4 | 23,3 | 7,5 | 110,7 | 18,5 | 61,4 | 52,1 | - | - | | | 31,99 € | | | K0257.04160146 | foro calibrato | con foro trasversale | acciaio inox | 45 | 160 | 14H7 | 25 | 25 | M8 | M6 | 62 | 5,6 | 28 | 7,5 | 143 | 18,5 | 82,5 | 63,8 | - | - | | | 35,84 € | | | K0257.04160166 | foro calibrato | con foro trasversale | acciaio inox | 45 | 160 | 16H7 | 25 | 25 | M8 | M6 | 62 | 5,6 | 28 | 7,5 | 143 | 18,5 | 82,5 | 63,8 | - | - | | | 35,84 € | | | K0257.0108008026 | foro calibrato con cava | con foro trasversale | acciaio inox | 25 | 80 | 8H7 | 19 | 14 | M4 | M6 | 30 | 2,5 | 17,6 | 7,5 | 74,6 | 13 | 40 | 36,7 | 2 | 9 | | | 24,71 € | | | K0257.0108010036 | foro calibrato con cava | con foro trasversale | acciaio inox | 25 | 80 | 10H7 | 19 | 14 | M4 | M6 | 30 | 2,5 | 17,6 | 7,5 | 74,6 | 13 | 40 | 36,7 | 3 | 11,4 | | | 24,71 € | | | K0257.0108012046 | foro calibrato con cava | con foro trasversale | acciaio inox | 25 | 80 | 12H7 | 19 | 14 | M4 | M6 | 30 | 2,5 | 17,6 | 7,5 | 74,6 | 13 | 40 | 36,7 | 4 | 13,8 | | | 24,71 € | | | K0257.0210010036 | foro calibrato con cava | con foro trasversale | acciaio inox | 28 | 100 | 10H7 | 19 | 16 | M5 | M6 | 38 | 3 | 20,1 | 7,5 | 90,2 | 13 | 49,1 | 43,5 | 3 | 11,4 | | | 27,06 € | | | K0257.0210012046 | foro calibrato con cava | con foro trasversale | acciaio inox | 28 | 100 | 12H7 | 19 | 16 | M5 | M6 | 38 | 3 | 20,1 | 7,5 | 90,2 | 13 | 49,1 | 43,5 | 4 | 13,8 | | | 27,06 € | | | K0257.0312512046 | foro calibrato con cava | con foro trasversale | acciaio inox | 35 | 125 | 12H7 | 25 | 20 | M6 | M6 | 47,5 | 4 | 23,3 | 7,5 | 110,7 | 18,5 | 61,4 | 52,1 | 4 | 13,8 | | | 33,69 € | | | K0257.0312514056 | foro calibrato con cava | con foro trasversale | acciaio inox | 35 | 125 | 14H7 | 25 | 20 | M6 | M6 | 47,5 | 4 | 23,3 | 7,5 | 110,7 | 18,5 | 61,4 | 52,1 | 5 | 16,3 | | | 33,69 € | | | K0257.0312516056 | foro calibrato con cava | con foro trasversale | acciaio inox | 35 | 125 | 16H7 | 25 | 20 | M6 | M6 | 47,5 | 4 | 23,3 | 7,5 | 110,7 | 18,5 | 61,4 | 52,1 | 5 | 18,3 | | | 33,69 € | | | K0257.0416014056 | foro calibrato con cava | con foro trasversale | acciaio inox | 45 | 160 | 14H7 | 25 | 25 | M8 | M6 | 62 | 5,6 | 28 | 7,5 | 143 | 18,5 | 82,5 | 63,8 | 5 | 16,3 | | | 38,53 € | | | K0257.0416016056 | foro calibrato con cava | con foro trasversale | acciaio inox | 45 | 160 | 16H7 | 25 | 25 | M8 | M6 | 62 | 5,6 | 28 | 7,5 | 143 | 18,5 | 82,5 | 63,8 | 5 | 18,3 | | | 38,53 € | |
