K0659Manovelle con impugnatura cilindrica girevole |
Indietro |
|
|
DescrizioneMateriale:Manovella e impugnatura in materiale termoplastico.
Mozzo e asse dell'impugnatura in acciaio classe di resistenza 5.8 o acciaio inox 1.4404. Versione:Termoplastico grigio nerastro.
Componenti in acciaio brunito.
Acciaio inox grezzo.Nota:La copertura del mozzo e l'impugnatura cilindrica girevole vengono fornite non assemblate.
Per il montaggio è necessario avvitare l'asse dell'impugnatura nel foro di alloggiamento.
Le manovelle possono essere fissate a un albero in senso assiale, attraverso il collegamento con linguetta di aggiustamento, con spinatura trasversale o con una vite a testa cilindrica DIN 6912 e una rondella DIN 7349.

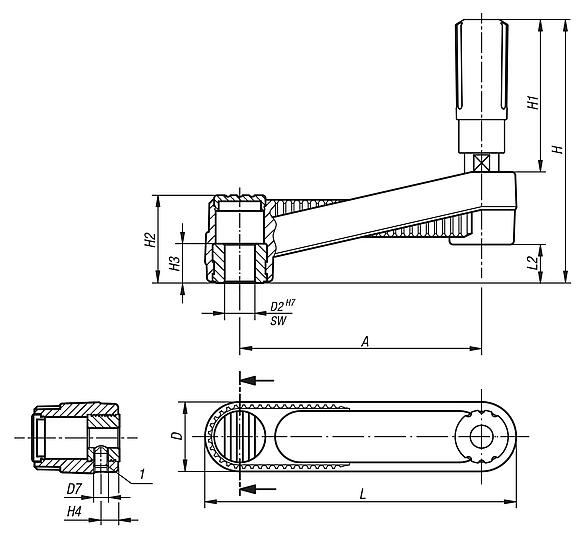

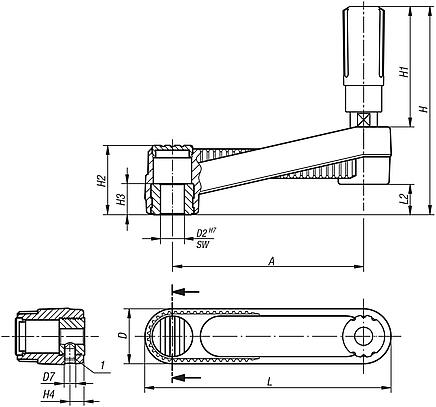

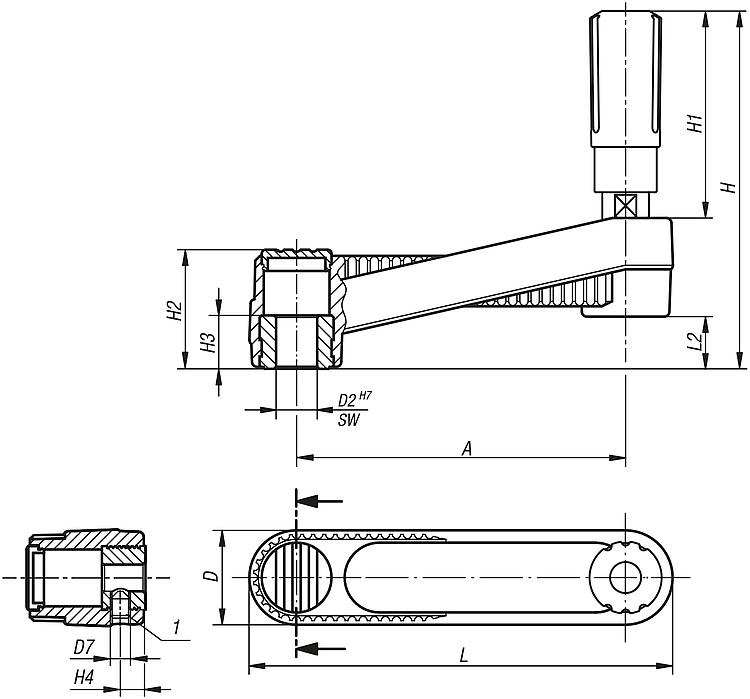

Nelle versioni con foro trasversale il fissaggio avviene avvitando il perno filettato ISO 4027 (DIN 914).Accessori:Viti a testa cilindrica con esagono incassato K1160, testa bassa DIN 6912.Nota disegno:1) Posizione del foro trasversale sfalsata di 90° rispetto alla cava per linguetta i aggiustamento DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
N. ordine
| Versione 1 | Versione 2 | Materiale
componenti | A | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0659.3108 | foro calibrato | senza foro trasversale | acciaio | 80 | 24 | 8 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 |  | | 10,97 € | | | K0659.3110 | foro calibrato | senza foro trasversale | acciaio | 80 | 24 | 10 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | | | 10,97 € | | | K0659.3210 | foro calibrato | senza foro trasversale | acciaio | 100 | 29 | 10 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | | | 12,26 € | | | K0659.3212 | foro calibrato | senza foro trasversale | acciaio | 100 | 29 | 12 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | | | 12,26 € | | | K0659.3312 | foro calibrato | senza foro trasversale | acciaio | 125 | 36 | 12 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | | | 16,89 € | | | K0659.3314 | foro calibrato | senza foro trasversale | acciaio | 125 | 36 | 14 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | | | 16,89 € | | | K0659.31086 | foro calibrato | con foro trasversale | acciaio | 80 | 24 | 8 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 13,87 € | | | K0659.31106 | foro calibrato | con foro trasversale | acciaio | 80 | 24 | 10 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 13,87 € | | | K0659.32106 | foro calibrato | con foro trasversale | acciaio | 100 | 29 | 10 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 15,16 € | | | K0659.32126 | foro calibrato | con foro trasversale | acciaio | 100 | 29 | 12 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 15,16 € | | | K0659.33126 | foro calibrato | con foro trasversale | acciaio | 125 | 36 | 12 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 19,78 € | | | K0659.33146 | foro calibrato | con foro trasversale | acciaio | 125 | 36 | 14 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 19,78 € | | | K0659.03108 | foro calibrato | senza foro trasversale | acciaio inox | 80 | 24 | 8 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | | | 15,35 € | | | K0659.03110 | foro calibrato | senza foro trasversale | acciaio inox | 80 | 24 | 10 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | | | 15,35 € | | | K0659.03210 | foro calibrato | senza foro trasversale | acciaio inox | 100 | 29 | 10 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | | | 17,16 € | | | K0659.03212 | foro calibrato | senza foro trasversale | acciaio inox | 100 | 29 | 12 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | | | 17,16 € | | | K0659.03312 | foro calibrato | senza foro trasversale | acciaio inox | 125 | 36 | 12 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | | | 23,64 € | | | K0659.03314 | foro calibrato | senza foro trasversale | acciaio inox | 125 | 36 | 14 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | | | 23,64 € | | | K0659.031086 | foro calibrato | con foro trasversale | acciaio inox | 80 | 24 | 8 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 19,41 € | | | K0659.031106 | foro calibrato | con foro trasversale | acciaio inox | 80 | 24 | 10 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 19,41 € | | | K0659.032106 | foro calibrato | con foro trasversale | acciaio inox | 100 | 29 | 10 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 21,22 € | | | K0659.032126 | foro calibrato | con foro trasversale | acciaio inox | 100 | 29 | 12 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 21,22 € | | | K0659.033126 | foro calibrato | con foro trasversale | acciaio inox | 125 | 36 | 12 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 27,69 € | | | K0659.033146 | foro calibrato | con foro trasversale | acciaio inox | 125 | 36 | 14 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 27,69 € | |
|
Selezione/filtro articoli |
|
N. ordine
| Versione 1 | Versione 2 | Materiale
componenti | A | B3 | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | T | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0659.310802 | foro calibrato con cava | senza foro trasversale | acciaio | 80 | 2 | 24 | 8 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 9 | | | 13,22 € | | | K0659.311003 | foro calibrato con cava | senza foro trasversale | acciaio | 80 | 3 | 24 | 10 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 11,4 | | | 13,22 € | | | K0659.321003 | foro calibrato con cava | senza foro trasversale | acciaio | 100 | 3 | 29 | 10 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 11,4 | | | 14,54 € | | | K0659.321204 | foro calibrato con cava | senza foro trasversale | acciaio | 100 | 4 | 29 | 12 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 13,8 | | | 14,54 € | | | K0659.331204 | foro calibrato con cava | senza foro trasversale | acciaio | 125 | 4 | 36 | 12 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 13,8 | | | 19,15 € | | | K0659.331405 | foro calibrato con cava | senza foro trasversale | acciaio | 125 | 5 | 36 | 14 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 16,3 | | | 19,15 € | | | K0659.3108026 | foro calibrato con cava | con foro trasversale | acciaio | 80 | 2 | 24 | 8 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 9 | | | 16,12 € | | | K0659.3110036 | foro calibrato con cava | con foro trasversale | acciaio | 80 | 3 | 24 | 10 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 11,4 | | | 16,12 € | | | K0659.3210036 | foro calibrato con cava | con foro trasversale | acciaio | 100 | 3 | 29 | 10 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 11,4 | | | 17,43 € | | | K0659.3212046 | foro calibrato con cava | con foro trasversale | acciaio | 100 | 4 | 29 | 12 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 13,8 | | | 17,43 € | | | K0659.3312046 | foro calibrato con cava | con foro trasversale | acciaio | 125 | 4 | 36 | 12 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 13,8 | | | 22,04 € | | | K0659.3314056 | foro calibrato con cava | con foro trasversale | acciaio | 125 | 5 | 36 | 14 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 16,3 | | | 22,04 € | | | K0659.0310802 | foro calibrato con cava | senza foro trasversale | acciaio inox | 80 | 2 | 24 | 8 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 9 | | | 18,52 € | | | K0659.0311003 | foro calibrato con cava | senza foro trasversale | acciaio inox | 80 | 3 | 24 | 10 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 11,4 | | | 18,52 € | | | K0659.0321003 | foro calibrato con cava | senza foro trasversale | acciaio inox | 100 | 3 | 29 | 10 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 11,4 | | | 20,35 € | | | K0659.0321204 | foro calibrato con cava | senza foro trasversale | acciaio inox | 100 | 4 | 29 | 12 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 13,8 | | | 20,35 € | | | K0659.0331204 | foro calibrato con cava | senza foro trasversale | acciaio inox | 125 | 4 | 36 | 12 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 13,8 | | | 26,81 € | | | K0659.0331405 | foro calibrato con cava | senza foro trasversale | acciaio inox | 125 | 5 | 36 | 14 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 16,3 | | | 26,81 € | | | K0659.03108026 | foro calibrato con cava | con foro trasversale | acciaio inox | 80 | 2 | 24 | 8 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 9 | | | 24,40 € | | | K0659.03110036 | foro calibrato con cava | con foro trasversale | acciaio inox | 80 | 3 | 24 | 10 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 11,4 | | | 24,40 € | | | K0659.03210036 | foro calibrato con cava | con foro trasversale | acciaio inox | 100 | 3 | 29 | 10 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 11,4 | | | 30,86 € | | | K0659.03212046 | foro calibrato con cava | con foro trasversale | acciaio inox | 100 | 4 | 29 | 12 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 13,8 | | | 30,86 € | | | K0659.03312046 | foro calibrato con cava | con foro trasversale | acciaio inox | 125 | 4 | 36 | 12 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 13,8 | | | 22,57 € | | | K0659.03314056 | foro calibrato con cava | con foro trasversale | acciaio inox | 125 | 5 | 36 | 14 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 16,3 | | | 22,57 € | |
|
Selezione/filtro articoli |
|
N. ordine
| Versione 1 | Versione 2 | Materiale
componenti | A | D | D7 | H | H1 | H2 | H3 | H4 | L | L2 | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0659.4108 | quadro incassato | senza foro trasversale | acciaio | 80 | 24 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 8 | | | 12,48 € | | | K0659.4110 | quadro incassato | senza foro trasversale | acciaio | 80 | 24 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 10 | | | 12,48 € | | | K0659.4210 | quadro incassato | senza foro trasversale | acciaio | 100 | 29 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 10 | | | 13,88 € | | | K0659.4212 | quadro incassato | senza foro trasversale | acciaio | 100 | 29 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 12 | | | 13,88 € | | | K0659.4312 | quadro incassato | senza foro trasversale | acciaio | 125 | 36 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 12 | | | 18,46 € | | | K0659.4314 | quadro incassato | senza foro trasversale | acciaio | 125 | 36 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 14 | | | 18,46 € | | | K0659.41086 | quadro incassato | con foro trasversale | acciaio | 80 | 24 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 8 | | | 15,38 € | | | K0659.41106 | quadro incassato | con foro trasversale | acciaio | 80 | 24 | M6 | 85,8 | 49,1 | 28,5 | 13 | 7,5 | 104 | 12,7 | 10 | | | 15,38 € | | | K0659.42106 | quadro incassato | con foro trasversale | acciaio | 100 | 29 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 10 | | | 16,77 € | | | K0659.42126 | quadro incassato | con foro trasversale | acciaio | 100 | 29 | M6 | 107,1 | 61,4 | 35,5 | 13 | 7,5 | 129 | 15,7 | 12 | | | 16,77 € | | | K0659.43126 | quadro incassato | con foro trasversale | acciaio | 125 | 36 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 12 | | | 21,35 € | | | K0659.43146 | quadro incassato | con foro trasversale | acciaio | 125 | 36 | M6 | 139,5 | 82,5 | 44 | 18,5 | 7,5 | 161 | 19,5 | 14 | | | 21,35 € | |
|
