K0748Spine di posizione ECO in acciaio o acciaio inox, versione corta... |
Indietro |
|
|
DescrizioneDescrizione del prodotto:Le spine di posizionamento trovano impiego nei casi in cui è necessario impedire una modifica della posizione d'arresto per effetto delle forze trasversali. Solo dopo il disinnesto manuale del perno è possibile modificare la posizione d'arresto. Se il disinnesto deve prolungarsi nel tempo e se occorre evitare il salto all'indietro del perno di bloccaggio, si raccomandano la forme C e/o D.Materiale:Versione in acciaio:
Corpo filettato in acciaio automatico.
Perno di bloccaggio 1.4305.
Versione in acciaio inox:
Corpo filettato e perno di bloccaggio 1.4305.
Impugnatura a fungo in materiale termoplastico.
Versione:Versione in acciaio:
corpo filettato passivato blu.
Perno di bloccaggio non temprato, grezzo.
Versione in acciaio inox:
corpo filettato grezzo.
Perno di bloccaggio non temprato, grezzo.
Impugnatura a fungo colore grigio nerastro RAL7021.Nota:Durante il montaggio prestare attenzione alla coppia di serraggio max indicata.Su richiesta:Versioni speciali.Nota disegno:Forma A: senza incavo d'arresto, senza controdado
Forma B: senza incavo d'arresto, con controdado

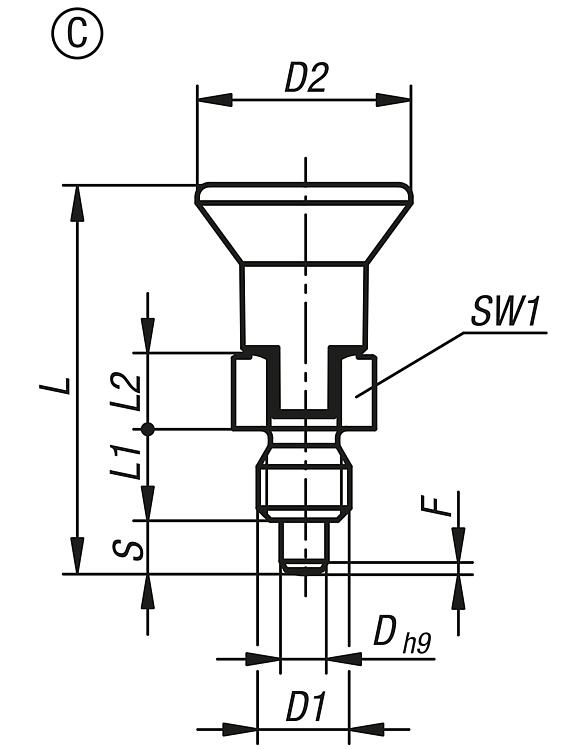

Forma C: con incavo d'arresto, senza controdado
Forma D: con incavo d'arresto, con controdado DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Spine di posizione in acciaio ECO o acciaio inox, versione corta con impugnatura a fungo in plastica, senza incavo d'arresto, senza controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | D | D1 | D2 | L | L1 | L2 | Corsa
S | SW1 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0748.01004060 | A | acciaio | 4 | M6 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 |  | | 3,62 € | | | K0748.01004061 | A | acciaio | 4 | M6x0,75 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 3,62 € | | | K0748.01004080 | A | acciaio | 4 | M8 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 3,64 € | | | K0748.01004081 | A | acciaio | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 3,64 € | | | K0748.01105080 | A | acciaio | 5 | M8 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 3,64 € | | | K0748.01105081 | A | acciaio | 5 | M8x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 3,64 € | | | K0748.01105100 | A | acciaio | 5 | M10 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 3,69 € | | | K0748.01105101 | A | acciaio | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 3,69 € | | | K0748.01206100 | A | acciaio | 6 | M10 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 3,69 € | | | K0748.01206101 | A | acciaio | 6 | M10x1 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 3,69 € | | | K0748.01206120 | A | acciaio | 6 | M12 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 4,31 € | | | K0748.01206121 | A | acciaio | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 4,31 € | | | K0748.01308120 | A | acciaio | 8 | M12 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 4,31 € | | | K0748.01308121 | A | acciaio | 8 | M12x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 4,31 € | | | K0748.01308160 | A | acciaio | 8 | M16 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 4,54 € | | | K0748.01308161 | A | acciaio | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 4,54 € | | | K0748.01903060 | A | acciaio | 3 | M6 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | 3,62 € | | | K0748.01903061 | A | acciaio | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | 3,62 € | | | K0748.11004060 | A | acciaio inox | 4 | M6 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 3,78 € | | | K0748.11004061 | A | acciaio inox | 4 | M6x0,75 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 3,78 € | | | K0748.11004080 | A | acciaio inox | 4 | M8 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 3,81 € | | | K0748.11004081 | A | acciaio inox | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 3,81 € | | | K0748.11105080 | A | acciaio inox | 5 | M8 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 3,81 € | | | K0748.11105081 | A | acciaio inox | 5 | M8x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 3,81 € | | | K0748.11105100 | A | acciaio inox | 5 | M10 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 4,44 € | | | K0748.11105101 | A | acciaio inox | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 4,44 € | | | K0748.11206100 | A | acciaio inox | 6 | M10 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 4,44 € | | | K0748.11206101 | A | acciaio inox | 6 | M10x1 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 4,44 € | | | K0748.11206120 | A | acciaio inox | 6 | M12 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 5,14 € | | | K0748.11206121 | A | acciaio inox | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 5,14 € | | | K0748.11308120 | A | acciaio inox | 8 | M12 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 5,14 € | | | K0748.11308121 | A | acciaio inox | 8 | M12x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 5,14 € | | | K0748.11308160 | A | acciaio inox | 8 | M16 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 6,59 € | | | K0748.11308161 | A | acciaio inox | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 6,59 € | | | K0748.11903060 | A | acciaio inox | 3 | M6 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | 3,78 € | | | K0748.11903061 | A | acciaio inox | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | 3,78 € | |
|
Spine di posizione ECO in acciaio o acciaio inox, versione corta con impugnatura a fungo in plastica e controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | D | D1 | D2 | L | L1 | L2 | Corsa
S | SW1 | SW2 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0748.02004060 | B | acciaio | 4 | M6 | 18 | 29,5 | 6 | 6 | 4 | 10 | 10 | 1 | 3,5 | 9 | 2 | | | 3,67 € | | | K0748.02004061 | B | acciaio | 4 | M6x0,75 | 18 | 29,5 | 6 | 6 | 4 | 10 | 10 | 1 | 3,5 | 9 | 2 | | | 3,67 € | | | K0748.02004080 | B | acciaio | 4 | M8 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 3,5 | 9 | 2 | | | 3,70 € | | | K0748.02004081 | B | acciaio | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 3,5 | 9 | 2 | | | 3,70 € | | | K0748.02105080 | B | acciaio | 5 | M8 | 21 | 34,5 | 8 | 7 | 5 | 13 | 13 | 1,3 | 6 | 12 | 7 | | | 3,70 € | | | K0748.02105081 | B | acciaio | 5 | M8x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 13 | 1,3 | 6 | 12 | 7 | | | 3,70 € | | | K0748.02105100 | B | acciaio | 5 | M10 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 6 | 12 | 7 | | | 3,78 € | | | K0748.02105101 | B | acciaio | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 6 | 12 | 7 | | | 3,78 € | | | K0748.02206100 | B | acciaio | 6 | M10 | 25 | 41,7 | 10 | 8 | 6 | 14 | 17 | 1,8 | 6 | 12 | 15 | | | 3,78 € | | | K0748.02206101 | B | acciaio | 6 | M10x1 | 25 | 41,7 | 10 | 8 | 6 | 14 | 17 | 1,8 | 6 | 12 | 15 | | | 3,78 € | | | K0748.02206120 | B | acciaio | 6 | M12 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 12 | 15 | | | 4,40 € | | | K0748.02206121 | B | acciaio | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 12 | 15 | | | 4,40 € | | | K0748.02308120 | B | acciaio | 8 | M12 | 33 | 54 | 12 | 10 | 8 | 19 | 19 | 2,3 | 6 | 13 | 20 | | | 4,40 € | | | K0748.02308121 | B | acciaio | 8 | M12x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 19 | 2,3 | 6 | 13 | 20 | | | 4,40 € | | | K0748.02308160 | B | acciaio | 8 | M16 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 6 | 13 | 20 | | | 4,58 € | | | K0748.02308161 | B | acciaio | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 6 | 13 | 20 | | | 4,58 € | | | K0748.02903060 | B | acciaio | 3 | M6 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3,5 | 8 | 2 | | | 3,67 € | | | K0748.02903061 | B | acciaio | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3,5 | 8 | 2 | | | 3,67 € | | | K0748.12004060 | B | acciaio inox | 4 | M6 | 18 | 29,5 | 6 | 6 | 4 | 10 | 10 | 1 | 3,5 | 9 | 2 | | | 3,82 € | | | K0748.12004061 | B | acciaio inox | 4 | M6x0,75 | 18 | 29,5 | 6 | 6 | 4 | 10 | 10 | 1 | 3,5 | 9 | 2 | | | 3,82 € | | | K0748.12004080 | B | acciaio inox | 4 | M8 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 3,5 | 9 | 2 | | | 3,84 € | | | K0748.12004081 | B | acciaio inox | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 3,5 | 9 | 2 | | | 3,84 € | | | K0748.12105080 | B | acciaio inox | 5 | M8 | 21 | 34,5 | 8 | 7 | 5 | 13 | 13 | 1,3 | 6 | 12 | 7 | | | 3,84 € | | | K0748.12105081 | B | acciaio inox | 5 | M8x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 13 | 1,3 | 6 | 12 | 7 | | | 3,84 € | | | K0748.12105100 | B | acciaio inox | 5 | M10 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 6 | 12 | 7 | | | 4,50 € | | | K0748.12105101 | B | acciaio inox | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 6 | 12 | 7 | | | 4,50 € | | | K0748.12206100 | B | acciaio inox | 6 | M10 | 25 | 41,7 | 10 | 8 | 6 | 14 | 17 | 1,8 | 6 | 12 | 15 | | | 4,50 € | | | K0748.12206101 | B | acciaio inox | 6 | M10x1 | 25 | 41,7 | 10 | 8 | 6 | 14 | 17 | 1,8 | 6 | 12 | 15 | | | 4,50 € | | | K0748.12206120 | B | acciaio inox | 6 | M12 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 12 | 15 | | | 5,17 € | | | K0748.12206121 | B | acciaio inox | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 12 | 15 | | | 5,17 € | | | K0748.12308120 | B | acciaio inox | 8 | M12 | 33 | 54 | 12 | 10 | 8 | 19 | 19 | 2,3 | 6 | 13 | 20 | | | 5,17 € | | | K0748.12308121 | B | acciaio inox | 8 | M12x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 19 | 2,3 | 6 | 13 | 20 | | | 5,17 € | | | K0748.12308160 | B | acciaio inox | 8 | M16 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 6 | 13 | 20 | | | 6,69 € | | | K0748.12308161 | B | acciaio inox | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 6 | 13 | 20 | | | 6,69 € | | | K0748.12903060 | B | acciaio inox | 3 | M6 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3,5 | 8 | 2 | | | 3,82 € | | | K0748.12903061 | B | acciaio inox | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3,5 | 8 | 2 | | | 3,82 € | |
|
Spine di posizione ECO in acciaio o acciaio inox, versione corta con impugnatura a fungo in plastica e incavo d'arresto |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | D | D1 | D2 | L | L1 | L2 | Corsa
S | SW1 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0748.03004060 | C | acciaio | 4 | M6 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 3,70 € | | | K0748.03004061 | C | acciaio | 4 | M6x0,75 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 3,70 € | | | K0748.03004080 | C | acciaio | 4 | M8 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 3,77 € | | | K0748.03004081 | C | acciaio | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 3,77 € | | | K0748.03105080 | C | acciaio | 5 | M8 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 3,77 € | | | K0748.03105081 | C | acciaio | 5 | M8x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 3,77 € | | | K0748.03105100 | C | acciaio | 5 | M10 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 3,81 € | | | K0748.03105101 | C | acciaio | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 3,81 € | | | K0748.03206100 | C | acciaio | 6 | M10 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 3,81 € | | | K0748.03206101 | C | acciaio | 6 | M10x1 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 3,81 € | | | K0748.03206120 | C | acciaio | 6 | M12 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 4,44 € | | | K0748.03206121 | C | acciaio | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 4,44 € | | | K0748.03308120 | C | acciaio | 8 | M12 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 4,44 € | | | K0748.03308121 | C | acciaio | 8 | M12x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 4,44 € | | | K0748.03308160 | C | acciaio | 8 | M16 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 4,61 € | | | K0748.03308161 | C | acciaio | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 4,61 € | | | K0748.03903060 | C | acciaio | 3 | M6 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | 3,70 € | | | K0748.03903061 | C | acciaio | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | 3,70 € | | | K0748.13004060 | C | acciaio inox | 4 | M6 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 3,87 € | | | K0748.13004061 | C | acciaio inox | 4 | M6x0,75 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 3,87 € | | | K0748.13004080 | C | acciaio inox | 4 | M8 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 3,86 € | | | K0748.13004081 | C | acciaio inox | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 3,5 | 9 | 2 | | | 3,86 € | | | K0748.13105080 | C | acciaio inox | 5 | M8 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 3,86 € | | | K0748.13105081 | C | acciaio inox | 5 | M8x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 3,86 € | | | K0748.13105100 | C | acciaio inox | 5 | M10 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 4,54 € | | | K0748.13105101 | C | acciaio inox | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 6 | 12 | 7 | | | 4,54 € | | | K0748.13206100 | C | acciaio inox | 6 | M10 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 4,54 € | | | K0748.13206101 | C | acciaio inox | 6 | M10x1 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 4,54 € | | | K0748.13206120 | C | acciaio inox | 6 | M12 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 5,24 € | | | K0748.13206121 | C | acciaio inox | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 12 | 15 | | | 5,24 € | | | K0748.13308120 | C | acciaio inox | 8 | M12 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 5,24 € | | | K0748.13308121 | C | acciaio inox | 8 | M12x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 5,24 € | | | K0748.13308160 | C | acciaio inox | 8 | M16 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 6,74 € | | | K0748.13308161 | C | acciaio inox | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 6 | 13 | 20 | | | 6,74 € | | | K0748.13903060 | C | acciaio inox | 3 | M6 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | 3,87 € | | | K0748.13903061 | C | acciaio inox | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3,5 | 8 | 2 | | | 3,87 € | |
|
Spine di posizione ECO in acciaio o acciaio inox, versione corta con impugnatura a fungo in plastica, incavo d'arresto e controdado |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | D | D1 | D2 | L | L1 | L2 | Corsa
S | SW1 | SW2 | F x 30° | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0748.04004060 | D | acciaio | 4 | M6 | 18 | 29,5 | 6 | 6 | 4 | 10 | 10 | 1 | 3,5 | 9 | 2 | | | 3,83 € | | | K0748.04004061 | D | acciaio | 4 | M6x0,75 | 18 | 29,5 | 6 | 6 | 4 | 10 | 10 | 1 | 3,5 | 9 | 2 | | | 3,83 € | | | K0748.04004080 | D | acciaio | 4 | M8 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 3,5 | 9 | 2 | | | 3,87 € | | | K0748.04004081 | D | acciaio | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 3,5 | 9 | 2 | | | 3,87 € | | | K0748.04105080 | D | acciaio | 5 | M8 | 21 | 34,5 | 8 | 7 | 5 | 13 | 13 | 1,3 | 6 | 12 | 7 | | | 3,87 € | | | K0748.04105081 | D | acciaio | 5 | M8x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 13 | 1,3 | 6 | 12 | 7 | | | 3,87 € | | | K0748.04105100 | D | acciaio | 5 | M10 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 6 | 12 | 7 | | | 3,90 € | | | K0748.04105101 | D | acciaio | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 6 | 12 | 7 | | | 3,90 € | | | K0748.04206100 | D | acciaio | 6 | M10 | 25 | 41,7 | 10 | 8 | 6 | 14 | 17 | 1,8 | 6 | 12 | 15 | | | 3,90 € | | | K0748.04206101 | D | acciaio | 6 | M10x1 | 25 | 41,7 | 10 | 8 | 6 | 14 | 17 | 1,8 | 6 | 12 | 15 | | | 3,90 € | | | K0748.04206120 | D | acciaio | 6 | M12 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 12 | 15 | | | 4,58 € | | | K0748.04206121 | D | acciaio | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 12 | 15 | | | 4,58 € | | | K0748.04308120 | D | acciaio | 8 | M12 | 33 | 54 | 12 | 10 | 8 | 19 | 19 | 2,3 | 6 | 13 | 20 | | | 4,58 € | | | K0748.04308121 | D | acciaio | 8 | M12x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 19 | 2,3 | 6 | 13 | 20 | | | 4,58 € | | | K0748.04308160 | D | acciaio | 8 | M16 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 6 | 13 | 20 | | | 4,84 € | | | K0748.04308161 | D | acciaio | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 6 | 13 | 20 | | | 4,84 € | | | K0748.04903060 | D | acciaio | 3 | M6 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3,5 | 8 | 2 | | | 3,83 € | | | K0748.04903061 | D | acciaio | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3,5 | 8 | 2 | | | 3,83 € | | | K0748.14004060 | D | acciaio inox | 4 | M6 | 18 | 29,5 | 6 | 6 | 4 | 10 | 10 | 1 | 3,5 | 9 | 2 | | | 3,93 € | | | K0748.14004061 | D | acciaio inox | 4 | M6x0,75 | 18 | 29,5 | 6 | 6 | 4 | 10 | 10 | 1 | 3,5 | 9 | 2 | | | 3,93 € | | | K0748.14004080 | D | acciaio inox | 4 | M8 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 3,5 | 9 | 2 | | | 3,96 € | | | K0748.14004081 | D | acciaio inox | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 3,5 | 9 | 2 | | | 3,96 € | | | K0748.14105080 | D | acciaio inox | 5 | M8 | 21 | 34,5 | 8 | 7 | 5 | 13 | 13 | 1,3 | 6 | 12 | 7 | | | 3,96 € | | | K0748.14105081 | D | acciaio inox | 5 | M8x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 13 | 1,3 | 6 | 12 | 7 | | | 3,96 € | | | K0748.14105100 | D | acciaio inox | 5 | M10 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 6 | 12 | 7 | | | 4,68 € | | | K0748.14105101 | D | acciaio inox | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 6 | 12 | 7 | | | 4,68 € | | | K0748.14206100 | D | acciaio inox | 6 | M10 | 25 | 41,7 | 10 | 8 | 6 | 14 | 17 | 1,8 | 6 | 12 | 15 | | | 4,68 € | | | K0748.14206101 | D | acciaio inox | 6 | M10x1 | 25 | 41,7 | 10 | 8 | 6 | 14 | 17 | 1,8 | 6 | 12 | 15 | | | 4,68 € | | | K0748.14206120 | D | acciaio inox | 6 | M12 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 12 | 15 | | | 5,40 € | | | K0748.14206121 | D | acciaio inox | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 12 | 15 | | | 5,40 € | | | K0748.14308120 | D | acciaio inox | 8 | M12 | 33 | 54 | 12 | 10 | 8 | 19 | 19 | 2,3 | 6 | 13 | 20 | | | 5,40 € | | | K0748.14308121 | D | acciaio inox | 8 | M12x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 19 | 2,3 | 6 | 13 | 20 | | | 5,40 € | | | K0748.14308160 | D | acciaio inox | 8 | M16 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 6 | 13 | 20 | | | 6,96 € | | | K0748.14308161 | D | acciaio inox | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 6 | 13 | 20 | | | 6,96 € | | | K0748.14903060 | D | acciaio inox | 3 | M6 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3,5 | 8 | 2 | | | 3,93 € | | | K0748.14903061 | D | acciaio inox | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3,5 | 8 | 2 | | | 3,93 € | |
|
