K0124 inchLeva di serraggio in acciaio inox, lucidata elettroliticamente o... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Impugnatura in microfusione .
Altre parti metalliche in acciaio 1.4305 (corrisponde a AISI 303).
Versione:Leva di serraggio lucidata elettroliticamente o sabbiata.
Parti metalliche non trattate.Indicazioni per l'acquisto:da una lunghezza di vite di 70 mm le filettature raggiungono i 60 mm.Su richiesta:Altre filettature esterne, lunghezze delle viti e modelli speciali.
Su richiesta, la grandezza "H1" è disponibile in altre lunghezze con sovrapprezzo.Nota disegno:Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|

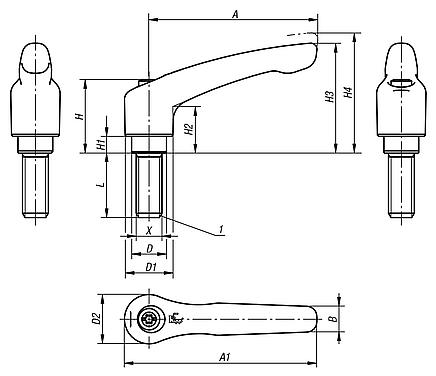

| N. ordine | Colore
corpo base | Dimensioni | X | D | D1 | D2 | H | H1 | H2 | H3 | H4 | A | A1 | B | Numero
denti
| L | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0124.1A0X10 | lucidatura elettrolitica | 1 | 10-24 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 10 |  | | 18,23 € | | | K0124.1A0X15 | lucidatura elettrolitica | 1 | 10-24 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 15 | | | 18,23 € | | | K0124.1A0X20 | lucidatura elettrolitica | 1 | 10-24 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 20 | | | 18,23 € | | | K0124.1A0X25 | lucidatura elettrolitica | 1 | 10-24 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 25 | | | 18,23 € | | | K0124.1A1X10 | lucidatura elettrolitica | 1 | 10-32 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 10 | | | 18,23 € | | | K0124.1A1X15 | lucidatura elettrolitica | 1 | 10-32 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 15 | | | 18,23 € | | | K0124.1A1X20 | lucidatura elettrolitica | 1 | 10-32 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 20 | | | 18,23 € | | | K0124.1A1X25 | lucidatura elettrolitica | 1 | 10-32 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 25 | | | 18,23 € | | | K0124.1A2X10 | lucidatura elettrolitica | 1 | 1/4-20 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 10 | | | 18,23 € | | | K0124.1A2X15 | lucidatura elettrolitica | 1 | 1/4-20 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 15 | | | 18,23 € | | | K0124.1A2X20 | lucidatura elettrolitica | 1 | 1/4-20 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 20 | | | 18,23 € | | | K0124.1A2X25 | lucidatura elettrolitica | 1 | 1/4-20 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 25 | | | 18,23 € | | | K0124.1A2X30 | lucidatura elettrolitica | 1 | 1/4-20 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 30 | | | 18,23 € | | | K0124.1A2X40 | lucidatura elettrolitica | 1 | 1/4-20 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 40 | | | 18,92 € | | | K0124.1A2X50 | lucidatura elettrolitica | 1 | 1/4-20 | 10 | 13 | 14 | 24,5 | 4 | 14,5 | 31 | 34 | 40 | 47 | 7 | 16 | 50 | | | 18,92 € | | | K0124.2A2X15 | lucidatura elettrolitica | 2 | 1/4-20 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 15 | | | 24,49 € | | | K0124.2A2X20 | lucidatura elettrolitica | 2 | 1/4-20 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 20 | | | 24,49 € | | | K0124.2A2X25 | lucidatura elettrolitica | 2 | 1/4-20 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 25 | | | 24,49 € | | | K0124.2A2X30 | lucidatura elettrolitica | 2 | 1/4-20 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 30 | | | 24,49 € | | | K0124.2A2X40 | lucidatura elettrolitica | 2 | 1/4-20 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 40 | | | 25,33 € | | | K0124.2A2X50 | lucidatura elettrolitica | 2 | 1/4-20 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 50 | | | 25,33 € | | | K0124.2A2X60 | lucidatura elettrolitica | 2 | 1/4-20 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 60 | | | 25,33 € | | | K0124.2A3X15 | lucidatura elettrolitica | 2 | 5/16-18 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 15 | | | 24,49 € | | | K0124.2A3X20 | lucidatura elettrolitica | 2 | 5/16-18 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 20 | | | 24,49 € | | | K0124.2A3X25 | lucidatura elettrolitica | 2 | 5/16-18 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 25 | | | 24,49 € | | | K0124.2A3X30 | lucidatura elettrolitica | 2 | 5/16-18 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 30 | | | 24,49 € | | | K0124.2A3X40 | lucidatura elettrolitica | 2 | 5/16-18 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 40 | | | 25,33 € | | | K0124.2A3X50 | lucidatura elettrolitica | 2 | 5/16-18 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 50 | | | 25,33 € | | | K0124.2A3X60 | lucidatura elettrolitica | 2 | 5/16-18 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 60 | | | 25,33 € | | | K0124.2A4X20 | lucidatura elettrolitica | 2 | 3/8-16 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 20 | | | 24,49 € | | | K0124.2A4X25 | lucidatura elettrolitica | 2 | 3/8-16 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 25 | | | 24,49 € | | | K0124.2A4X30 | lucidatura elettrolitica | 2 | 3/8-16 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 30 | | | 24,49 € | | | K0124.2A4X40 | lucidatura elettrolitica | 2 | 3/8-16 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 40 | | | 25,33 € | | | K0124.2A4X50 | lucidatura elettrolitica | 2 | 3/8-16 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 50 | | | 25,33 € | | | K0124.2A4X60 | lucidatura elettrolitica | 2 | 3/8-16 | 13,5 | 18,5 | 19 | 28,5 | 6,5 | 17,5 | 42,5 | 45,5 | 65 | 74,5 | 10 | 20 | 60 | | | 25,33 € | | | K0124.3A3X20 | lucidatura elettrolitica | 3 | 5/16-18 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 20 | | | 29,57 € | | | K0124.3A3X25 | lucidatura elettrolitica | 3 | 5/16-18 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 25 | | | 29,57 € | | | K0124.3A3X30 | lucidatura elettrolitica | 3 | 5/16-18 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 30 | | | 29,57 € | | | K0124.3A3X40 | lucidatura elettrolitica | 3 | 5/16-18 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 40 | | | 30,44 € | | | K0124.3A3X50 | lucidatura elettrolitica | 3 | 5/16-18 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 50 | | | 30,44 € | | | K0124.3A3X60 | lucidatura elettrolitica | 3 | 5/16-18 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 60 | | | 30,44 € | | | K0124.3A4X20 | lucidatura elettrolitica | 3 | 3/8-16 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 20 | | | 29,57 € | | | K0124.3A4X25 | lucidatura elettrolitica | 3 | 3/8-16 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 25 | | | 29,57 € | | | K0124.3A4X30 | lucidatura elettrolitica | 3 | 3/8-16 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 30 | | | 29,57 € | | | K0124.3A4X40 | lucidatura elettrolitica | 3 | 3/8-16 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 40 | | | 30,44 € | | | K0124.3A4X50 | lucidatura elettrolitica | 3 | 3/8-16 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 50 | | | 30,44 € | | | K0124.3A4X60 | lucidatura elettrolitica | 3 | 3/8-16 | 16 | 21 | 22 | 37 | 10 | 24 | 54,5 | 58,5 | 80 | 91 | 11 | 22 | 60 | | | 30,44 € | | | K0124.4A5X25 | lucidatura elettrolitica | 4 | 1/2-13 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | 25 | | | 34,63 € | | | K0124.4A5X30 | lucidatura elettrolitica | 4 | 1/2-13 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | 30 | | | 34,63 € | | | K0124.4A5X40 | lucidatura elettrolitica | 4 | 1/2-13 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | 40 | | | 35,70 € | | | K0124.4A5X50 | lucidatura elettrolitica | 4 | 1/2-13 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | 50 | | | 35,70 € | | | K0124.4A5X60 | lucidatura elettrolitica | 4 | 1/2-13 | 19 | 27 | 27,5 | 43 | 10 | 27 | 63 | 67,5 | 95 | 109 | 13 | 24 | 60 | | | 35,70 € | | | K0124.5A6X30 | lucidatura elettrolitica | 5 | 5/8-11 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | 30 | | | 40,33 € | | | K0124.5A6X40 | lucidatura elettrolitica | 5 | 5/8-11 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | 40 | | | 42,81 € | | | K0124.5A6X50 | lucidatura elettrolitica | 5 | 5/8-11 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | 50 | | | 42,81 € | | | K0124.5A6X60 | lucidatura elettrolitica | 5 | 5/8-11 | 23 | 31 | 32 | 49 | 12 | 31,5 | 73 | 77,5 | 110 | 126 | 15 | 26 | 60 | | | 42,81 € | |
