K2270Demi-cylindre profilé pour levier pivotant |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Demi-cylindre profilé en laiton, zinc ou plastique.Finition :Zinc nickelé.Nota :Les demi-cylindres profilés peuvent être utilisés en association avec les leviers pivotants. Les demi-cylindres profilés sont montés dans les leviers pivotants et servent notamment à sécuriser les armoires électriques. Le cylindre de fermeture est un demi-cylindre qui ne peut être fermé que d’un seul côté (extérieur).

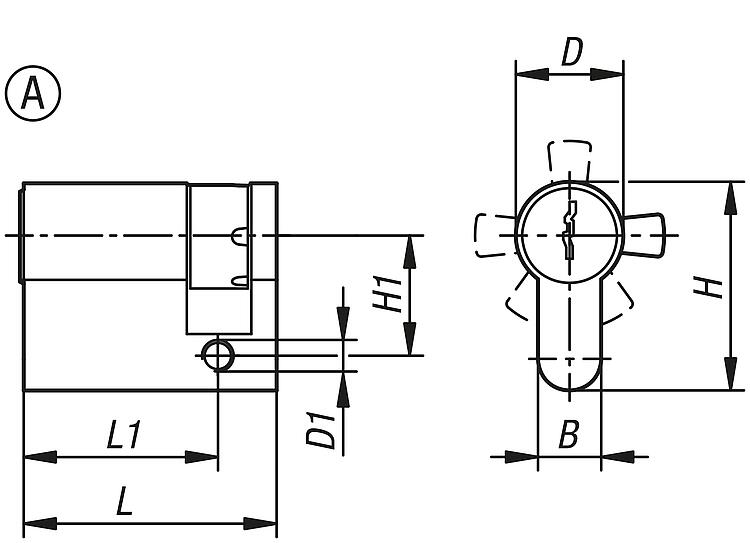

Forme A : Les demi-cylindres profilés de forme A sont livrés avec deux clés. Leur système de fermeture est différent, ce qui signifie que chaque serrure ne peut être ouverte qu’avec les deux clés fournies.
Forme B : Les demi-cylindres profilés de forme B sont livrés avec deux clés. Leur système de fermeture est identique, ce qui signifie que chaque serrure peut être ouverte avec la même clé (fermeture 1333).
Forme C : Demi-cylindre profilé à actionnement par double panneton de 3 mm.
Forme D : Demi-cylindre profilé à actionnement par double panneton de 5 mm.
Forme E : Demi-cylindre profilé à actionnement par profil carré de 6 mm.

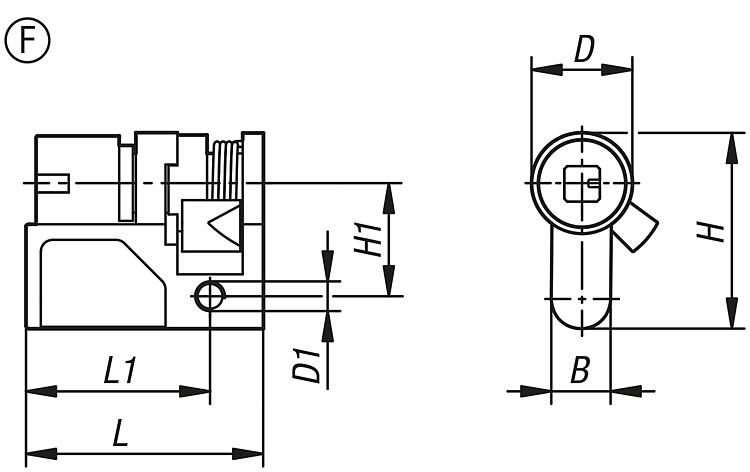

Forme F : Demi-cylindre profilé à actionnement par profil carré de 7 mm.
Forme G : Demi-cylindre profilé à actionnement par profil carré de 8 mm.

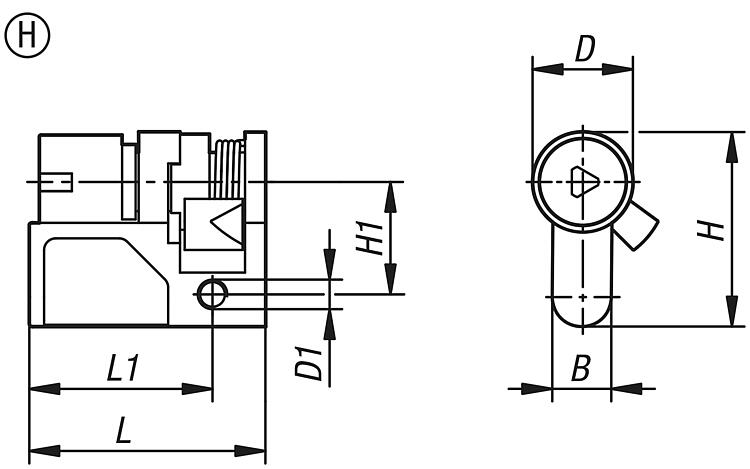

Forme H : Demi-cylindre profilé à actionnement par clé à trois pans de 6 mm.
Forme I : Demi-cylindre profilé à actionnement par clé à trois pans de 10 mm.
Forme J : Demi-cylindre profilé à actionnement par clé à trois pans de 7 mm.
Forme K : Demi-cylindre profilé à actionnement par clé à trois pans de 8 mm.
Forme L : Demi-cylindre profilé à fente.

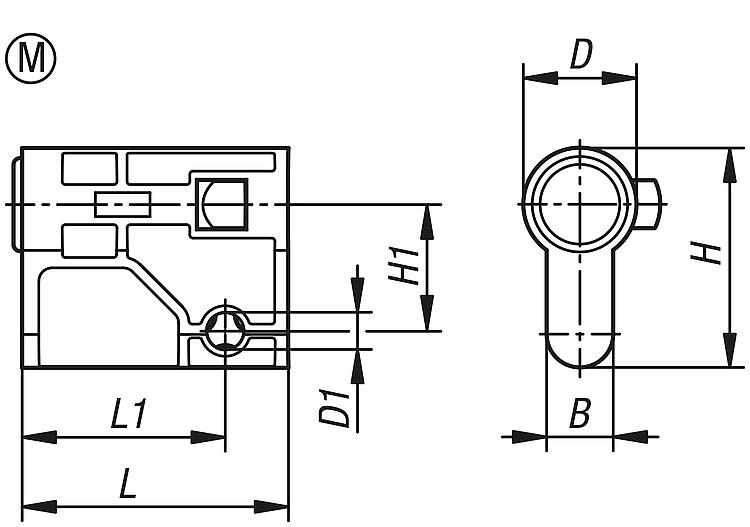

Forme M : Insert de moule.
Forme N : Insert de moule autobloquant.Accessoires :K2268 Levier pivotant en plastique pour cylindre profilé.
K2269 Levier pivotant en plastique. TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Demi-cylindre profilé pour levier pivotant forme A |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Désignation | Finition 1 | Forme | Matière du corps de base | Actionnement | B
| D | D1 | H | H1 | L | L1 | CAO | Acc. | Prix | Commander |
|---|
| K2270.00 | Demi-cylindre profilé | à fermeture différente | A | laiton | clé | 10 | 17 | M5 | 33 | 19 | 40 | 31 |  | | Sur demande | |
|
Demi-cylindre profilé pour levier pivotant forme B |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Désignation | Finition 1 | Forme | Matière du corps de base | Actionnement | B
| D | D1 | H | H1 | L | L1 | CAO | Acc. | Prix | Commander |
|---|
| K2270.01 | Demi-cylindre profilé | fermeture simultanée | B | zinc | clé | 10 | 17 | M5 | 33 | 19 | 40 | 30,5 | | | Sur demande | |
|
Demi-cylindre profilé pour levier pivotant forme C |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Désignation | Finition 1 | Forme | Matière du corps de base | Actionnement | B
| D | D1 | H | H1 | L | L1 | CAO | Acc. | Prix | Commander |
|---|
| K2270.02 | Demi-cylindre profilé | Verrouillage de l’insert de moule | C | zinc | double empreinte 3 mm | 10 | 17 | M5 | 33 | 19 | 40 | 31 | | | Sur demande | |
|
Demi-cylindre profilé pour levier pivotant forme D |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Désignation | Finition 1 | Forme | Matière du corps de base | Actionnement | B
| D | D1 | H | H1 | L | L1 | CAO | Acc. | Prix | Commander |
|---|
| K2270.03 | Demi-cylindre profilé | Verrouillage de l’insert de moule | D | zinc | double empreinte 5 mm | 10 | 17 | M5 | 33 | 19 | 40 | 31 | | | Sur demande | |
|
Demi-cylindre profilé pour levier pivotant forme E |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Désignation | Finition 1 | Forme | Matière du corps de base | Actionnement | B
| D | D1 | H | H1 | L | L1 | CAO | Acc. | Prix | Commander |
|---|
| K2270.04 | Demi-cylindre profilé | Verrouillage de l’insert de moule | E | zinc | carré 6 mm | 10 | 17 | M5 | 33 | 19 | 40 | 31 | | | Sur demande | |
|
Demi-cylindre profilé pour levier pivotant forme F |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Désignation | Finition 1 | Forme | Matière du corps de base | Actionnement | B
| D | D1 | H | H1 | L | L1 | CAO | Acc. | Prix | Commander |
|---|
| K2270.05 | Demi-cylindre profilé | Verrouillage de l’insert de moule | F | zinc | carré 7 mm | 10 | 17 | M5 | 33 | 19 | 40 | 31 | | | Sur demande | |
|
Demi-cylindre profilé pour levier pivotant forme G |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Désignation | Finition 1 | Forme | Matière du corps de base | Actionnement | B
| D | D1 | H | H1 | L | L1 | CAO | Acc. | Prix | Commander |
|---|
| K2270.06 | Demi-cylindre profilé | Verrouillage de l’insert de moule | G | zinc | carré 8 mm | 10 | 17 | M5 | 33 | 19 | 40 | 31 | | | Sur demande | |
|
Demi-cylindre profilé pour levier pivotant forme H |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Désignation | Finition 1 | Forme | Matière du corps de base | Actionnement | B
| D | D1 | H | H1 | L | L1 | CAO | Acc. | Prix | Commander |
|---|
| K2270.07 | Demi-cylindre profilé | Verrouillage de l’insert de moule | H | zinc | Clé à trois°pans 6°mm | 10 | 17 | M5 | 33 | 19 | 40 | 31 | | | Sur demande | |
|
Demi-cylindre profilé pour levier pivotant forme I |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Désignation | Finition 1 | Forme | Matière du corps de base | Actionnement | B
| D | D1 | H | H1 | L | L1 | CAO | Acc. | Prix | Commander |
|---|
| K2270.08 | Demi-cylindre profilé | Verrouillage de l’insert de moule | I | zinc | - | 10 | 17 | M5 | 33 | 19 | 40 | 31 | | | Sur demande | |
|
Demi-cylindre profilé pour levier pivotant forme J |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Désignation | Finition 1 | Forme | Matière du corps de base | Actionnement | B
| D | D1 | H | H1 | L | L1 | CAO | Acc. | Prix | Commander |
|---|
| K2270.09 | Demi-cylindre profilé | Verrouillage de l’insert de moule | J | zinc | Clé à trois°pans 7°mm | 10 | 17 | M5 | 33 | 19 | 40 | 31 | | | Sur demande | |
|
Demi-cylindre profilé pour levier pivotant forme K |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Désignation | Finition 1 | Forme | Matière du corps de base | Actionnement | B
| D | D1 | H | H1 | L | L1 | CAO | Acc. | Prix | Commander |
|---|
| K2270.10 | Demi-cylindre profilé | Verrouillage de l’insert de moule | K | zinc | triangulaire 8 mm | 10 | 17 | M5 | 33 | 19 | 40 | 31 | | | Sur demande | |
|
Demi-cylindre profilé pour levier pivotant forme L |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Désignation | Finition 1 | Forme | Matière du corps de base | Actionnement | B
| D | D1 | H | H1 | L | L1 | CAO | Acc. | Prix | Commander |
|---|
| K2270.11 | Demi-cylindre profilé | Verrouillage de l’insert de moule | L | zinc | fente | 10 | 17 | M5 | 33 | 19 | 40 | 31 | | | Sur demande | |
|
Demi-cylindre profilé pour levier pivotant forme M |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Désignation | Finition 1 | Matière du corps de base | Forme | B
| D | D1 | H | H1 | L | L1 | CAO | Acc. | Prix | Commander |
|---|
| K2270.12 | Insert de moule | Obturateur | GF30 | M | 10 | 17 | 5,5 | 33 | 19 | 40 | 30,5 | | | Sur demande | |
|
Demi-cylindre profilé pour levier pivotant forme N |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Désignation | Finition 1 | Matière du corps de base | Forme | B
| D | D1 | H | H1 | L | L1 | CAO | Acc. | Prix | Commander |
|---|
| K2270.13 | Insert de moule | Obturateur | GF30 | N | 10 | 17 | 5,5 | 33 | 19 | 40 | 30,5 | | | Sur demande | |
|
Autres articles de cette catégorie |
|
| Disponibilité Vous pouvez vérifier ici la disponibilité des articles. |
|
