Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Acier de traitement.Finition :Bruni.Nota :Nos vérins mécaniques sont équipés d’un système de serrage à clavette breveté. Ce système permet d’obtenir des forces de serrage maximum moyennant une manœuvre manuelle simple. Le système de serrage à clavette se bloque automatiquement, dans n’importe quelle position. Le filetage extérieur du vérin permet de franchir rapidement une course d’approche importante, avant d’enclencher le mode de serrage à clavette (course jusqu’à 2,2 mm). Les vérins mécaniques conviennent pour les applications les plus variées, notamment dans les presses, les poinçonneuses et les machines-outils, mais également dans la construction d’éléments de serrage, de machines et d’outillages standards.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

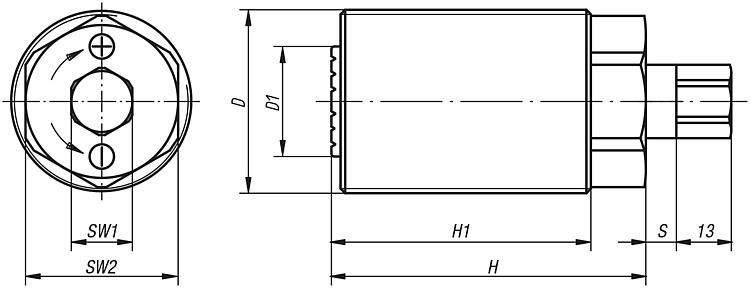

| Référence | D | D1 | H | H1 | S | SW1 | SW2 | Course de
serrage
max. | Force de serrage
nominale
kN | Charge statique
max. en
kN | Couple de serrage max.
pour SW1
Nm | CAO | Acc. | Prix | Commander |
|---|
| K2431.36 | M36x3 | 19 | 73 | 62 | 5 | 13 | 30 | 1,5 | 40 | 80 | 45 |  | | Sur demande | | | K2431.48 | M48X3 | 28 | 90 | 75 | 7,5 | 17 | 41 | 2,2 | 80 | 160 | 90 | | | Sur demande | |
