Módulo de base de 5 ejes UNILOCK tamaño de sistema 50 mm

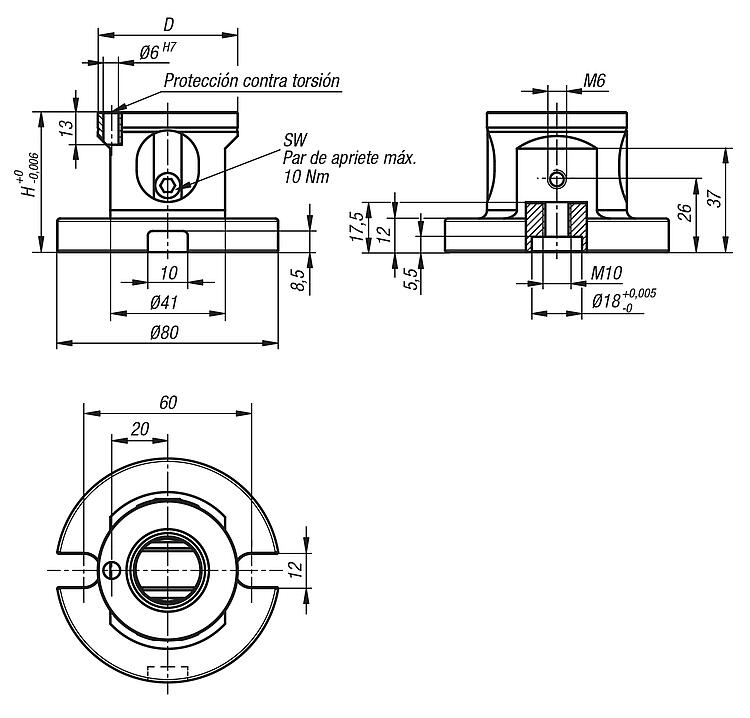

Descripción del artículo/Imágenes del producto
DescripciónMaterial:Acero para temple y revenido.Versión:Cuerpo de base oxidado. Superficies funcionales endurecidas y pulidas.Indicación:Los módulos de base UNILOCK de 5 ejes de tamaño de sistema 50 se adaptan directamente a mesas de máquinas con sistema de retícula perforada o mesas de máquinas con ranuras en T, así como a paletas de retícula. También es posible combinar el tamaño de sistema 50 del módulo base con el tamaño de sistema 80. De este modo, es posible sujetar fácilmente pequeñas piezas de trabajo con el sistema de fijación modular.
A juego con el sistema de sujeción de punto cero UNILOCK con perno de sujeción UNILOCK D=18 mm. Con un perno de sujeción adecuado, también se pueden montar directamente en los sistemas de sujeción de punto cero normales.
Con los pernos de sujeción UNILOCK en combinación con los tornillos de fijación M8,M10 son posibles las siguientes fuerzas de retención: - Fuerza de retención (M8) 15.000 N - Fuerza de retención (M10) 25.000 N Fuerza de retención con tornillo de cabeza cilíndrica DIN EN ISO 4762 -12.9.
Los pernos de sujeción solo está permitido sujetarlos en el módulo de sujeción junto con una unidad de cambio montada. Características especiales:
