Manivelas de mano de acero inoxidable con empuñadura cilíndrica...

Volver

Productos
- Elementos de mando | Elementos estándar
  - Volantes, manivelas de mano, indicadores de posicionamiento
    - Manivelas de mano de acero inoxidable con empuñadura cilíndrica plegable

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Manivela de acero inoxidable 1.4308.
Empuñadura cilíndrica de termoplástico y acero inoxidable 1.4404.

Versión:Manivela de acabado natural.
Termoplástico gris antracita.
Acero inoxidable de acabado natural.Indicación:Similar a la norma DIN 469.
En las versiones con perforación transversal, la sujeción se realiza mediante un tornillo de sujeción atornillado ISO 4027 (DIN 914).Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K2076 Manivelas de mano de acero inoxidable con empuñadura cilíndrica plegable

152 kB

Planos (vista completa)

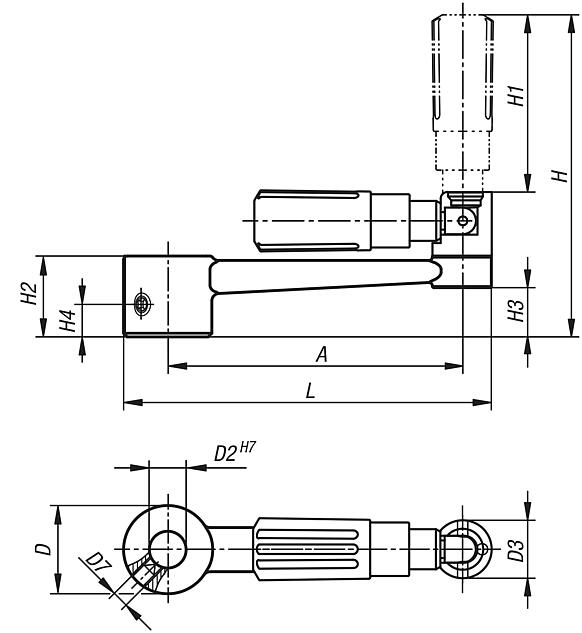

Manivelas de mano de acero inoxidable con empuñadura cilíndrica plegable con agujero de referencia

Más información

Planos

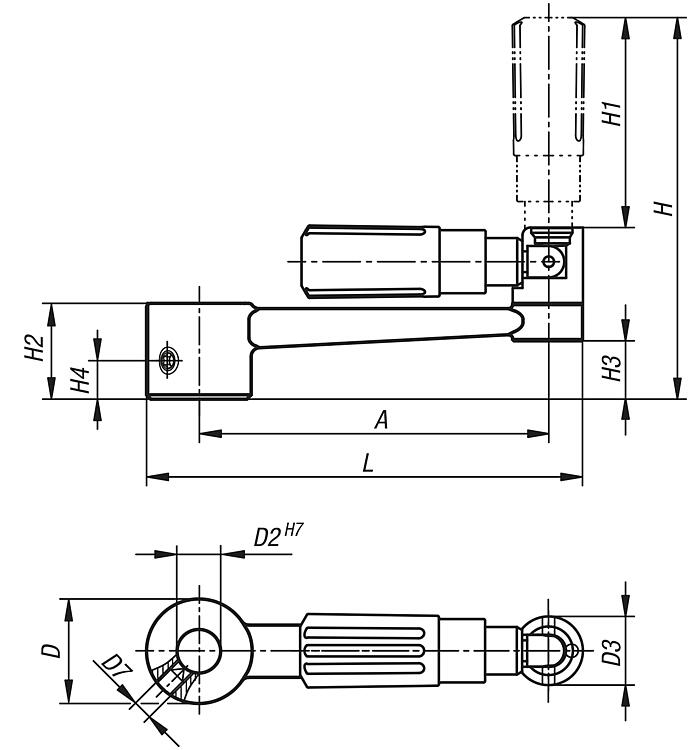

Manivelas de mano de acero inoxidable con empuñadura cilíndrica plegable con agujero de referencia

Selección/filtro de artículos

Referencia	Versión 1	Versión 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L	Precio
K2076.1110	agujero de referencia	sin perforación transversal	80	24	10	16	-	89	49	22	13,4	-	100	A petición
K2076.1212	agujero de referencia	sin perforación transversal	100	28	12	20	-	108	59,5	26	16	-	124	A petición
K2076.1314	agujero de referencia	sin perforación transversal	125	30	14	26	-	140	83	28	15,8	-	153	A petición
K2076.1417	agujero de referencia	sin perforación transversal	160	34	17	26	-	144	83	32	19,6	-	190	A petición
K2076.11106	agujero de referencia	con perforación transversal	80	24	10	16	M6	89	49	22	13,4	7,5	100	A petición
K2076.12126	agujero de referencia	con perforación transversal	100	28	12	20	M6	108	59,5	26	16	7,5	124	A petición
K2076.13146	agujero de referencia	con perforación transversal	125	30	14	26	M6	140	83	28	15,8	7,5	153	A petición
K2076.14176	agujero de referencia	con perforación transversal	160	34	17	26	M6	144	83	32	19,6	7,5	190	A petición

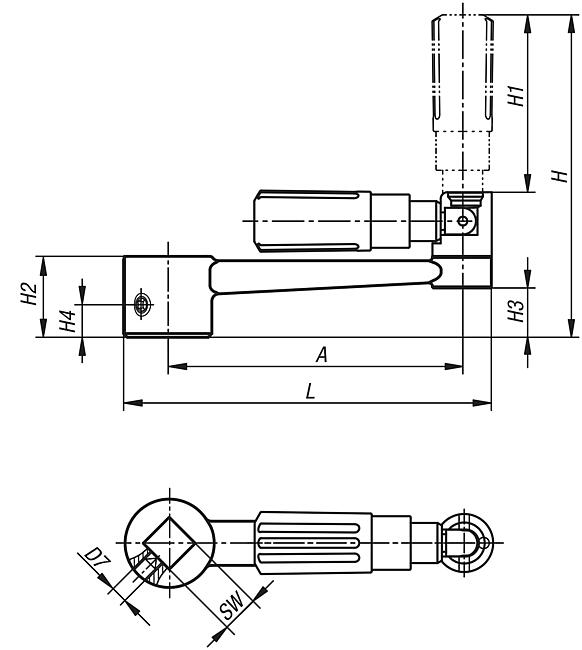

Manivelas de mano de acero inoxidable con empuñadura cilíndrica plegable y hembra cuadrada

Más información

Planos

Manivelas de mano de acero inoxidable con empuñadura cilíndrica plegable y hembra cuadrada

Selección/filtro de artículos

Referencia	Versión 1	Versión 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW	Precio
K2076.2110	hembra cuadrada	sin perforación transversal	80	24	16	-	89	49	22	13,4	-	100	10	A petición
K2076.2212	hembra cuadrada	sin perforación transversal	100	28	20	-	108	59,5	26	16	-	124	12	A petición
K2076.2314	hembra cuadrada	sin perforación transversal	125	30	26	-	140	83	28	15,8	-	153	14	A petición
K2076.2417	hembra cuadrada	sin perforación transversal	160	34	26	-	144	83	32	19,6	-	190	17	A petición
K2076.21106	hembra cuadrada	con perforación transversal	80	24	16	M6	89	49	22	13,4	7,5	100	10	A petición
K2076.22126	hembra cuadrada	con perforación transversal	100	28	20	M6	108	59,5	26	16	7,5	124	12	A petición
K2076.23146	hembra cuadrada	con perforación transversal	125	30	26	M6	140	83	28	15,8	7,5	153	14	A petición
K2076.24176	hembra cuadrada	con perforación transversal	160	34	26	M6	144	83	32	19,6	7,5	190	17	A petición
