K2019Glissières télescopiques en acier disposition double, extension... |
retour |
|

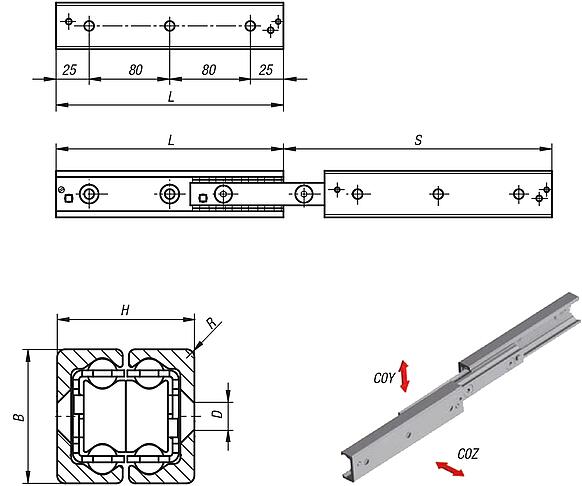

Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Rail et chariot en acier à roulement.
Billes en acier à roulement.
Cage à billes en acier.
Finition :Rail, chariot et cage à billes zingués.
Voies de roulement trempées par induction.
Billes trempées.Remarques concernant la commande :Vendues à l'unité.Nota :Rail télescopique comprenant deux rails de guidage servant d'élément fixe et d'élément mobile et deux chariots qui, reliés entre eux, constituent l'élément intermédiaire. Cette disposition protège bien les cages à billes ouvertes des impuretés. La course maximale est supérieure à la longueur du rail télescopique en position rétractée. Préférer une position de montage horizontale. Pour le montage, il est nécessaire de retirer la vis d'arrêt du rail pour accéder à tous les trous de fixation et de la replacer ensuite. Une fois la vis d'arrêt retirée, la course peut s'effectuer des deux côtés.
Les butées à vis internes servent de limites à la cage. Pour un système soumis à des contraintes, prévoir des butées à vis externes.
Pour le montage du rail, utiliser des vis à tête fraisée selon DIN EN ISO 10642 de classe de résistance 10.9.
La vitesse maximale de déplacement est de 0,8 m/s.
Température d'utilisation de -30 °C à +170 °C.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
Référence
| Taille | B | D
pour vis | H | L | R | Course
S | C0Y
N | C0Z
N | Nombre
d'alésages | CAO | Acc. | Prix | Commander |
|---|
| K2019.280210 | 28 | 28 | M5 | 26 | 210 | 1 | 232 | 432 | 302 | 3 |  | | 0,00 € | | | K2019.280370 | 28 | 28 | M5 | 26 | 370 | 1 | 380 | 482 | 482 | 5 | | | 0,00 € | | | K2019.280450 | 28 | 28 | M5 | 26 | 450 | 1 | 464 | 393 | 393 | 6 | | | 0,00 € | | | K2019.280530 | 28 | 28 | M5 | 26 | 530 | 1 | 548 | 332 | 332 | 7 | | | 0,00 € | | | K2019.350370 | 35 | 35 | M6 | 34 | 370 | 2 | 406 | 522 | 522 | 5 | | | 0,00 € | | | K2019.350450 | 35 | 35 | M6 | 34 | 450 | 2 | 494 | 429 | 429 | 6 | | | 0,00 € | | | K2019.350530 | 35 | 35 | M6 | 34 | 530 | 2 | 558 | 394 | 394 | 7 | | | 0,00 € | | | K2019.350610 | 35 | 35 | M6 | 34 | 610 | 2 | 646 | 338 | 338 | 8 | | | 0,00 € | | | K2019.430450 | 43 | 43 | M8 | 44 | 450 | 2,5 | 486 | 1331 | 1279 | 6 | | | 0,00 € | | | K2019.430530 | 43 | 43 | M8 | 44 | 530 | 2,5 | 556 | 1193 | 1193 | 7 | | | 0,00 € | | | K2019.430610 | 43 | 43 | M8 | 44 | 610 | 2,5 | 626 | 1082 | 1082 | 8 | | | 0,00 € | | | K2019.430770 | 43 | 43 | M8 | 44 | 770 | 2,5 | 796 | 845 | 845 | 10 | | | 0,00 € | | | K2019.430930 | 43 | 43 | M8 | 44 | 930 | 2,5 | 966 | 693 | 693 | 12 | | | 0,00 € | |
