Mors de serrage avec surface d´appui lisse ou striée

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Eléments de bridage
    - Mors de serrage
      - Mors de serrage avec surface d´appui lisse ou striée

Description de l'article/illustrations du produit

DescriptionMatière :Corps et mors de serrage en acier de traitement.Finition :Corps et mors de serrage trempé, noir.Nota :De par sa construction, le mors de serrage prismatique permet de réaliser avantageusement des serrages multiples. Les surfaces de serrage en acier trempé permettent d'atteindre des efforts de serrage élevés.
En fonction des besoins, on peut fixer les mors de serrage dans un taraudage ou dans une rainure en T. Pour écarter les deux mors de serrage, on visse la vis à tête CHC DIN 912, calant la pièce à usiner contre une butée fixe.
Le trou oblong permet de déplacer le mors de serrage et de compenser les jeux.

Valeurs de déplacement des mors :
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm

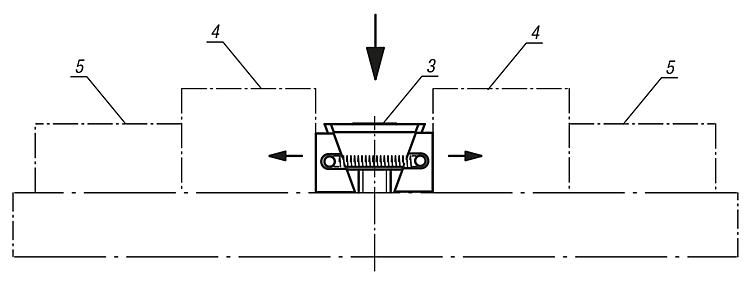

M16 = ±1,5 mmIndication de dessin :

D) Vis à tête CHC DIN 6912

1) Surfaces d’appui lisses
2) Surfaces d’appui striées
3) Mors de serrage
4) Pièce à usiner
5) Butée fixe

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0039 Mors de serrage avec surface d´appui lisse ou striée

197 kB

Dessins

Sélection/filtre d'articles

Référence	Finition 1	Finition 2	A min.	A max.	B	C	D	E	Force de serrage kN max.	Couple de serrage max. Nm
K0039.1108	lisse	double	30,5	33,5	24	15	M8X25	2	15	25
K0039.1110	lisse	double	32	37	28	19	M10X25	3,5	20	49
K0039.1112	lisse	double	44	49,5	30	22	M12X40	3,5	30	85
K0039.1116	lisse	double	55	62	40	29	M16X60	4	50	210
K0039.2108	strié	double	30,5	33,5	24	15	M8X25	2	15	25
K0039.2110	strié	double	32	37	28	19	M10X25	3,5	20	49
K0039.2112	strié	double	44	49,5	30	22	M12X40	3,5	30	85
K0039.2116	strié	double	55	62	40	29	M16X60	4	50	210
K0039.1208	lisse	double	30,5	33,5	30	15	M8X25	2	15	25
K0039.1210	lisse	double	32	37	38	19	M10X25	3,5	20	49
K0039.1212	lisse	double	44	49,5	48	22	M12X40	3,5	30	85
K0039.1216	lisse	double	55	62	48	29	M16X60	4	50	210
K0039.2208	strié	double	30,5	33,5	30	15	M8X25	2	15	25
K0039.2210	strié	double	32	37	38	19	M10X25	3,5	20	49
K0039.2212	strié	double	44	49,5	48	22	M12X40	3,5	30	85
K0039.2216	strié	double	55	62	48	29	M16X60	4	50	210
