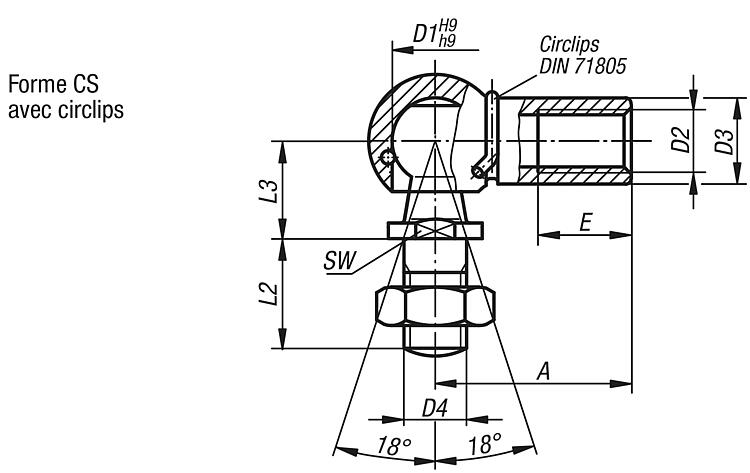

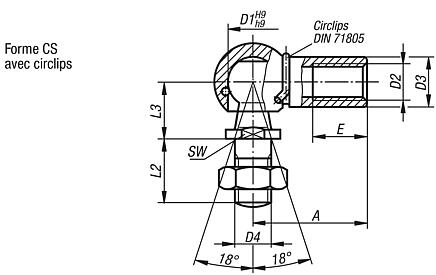

K0734_CSEmbout à rotule DIN 71802, forme CS |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Acier ou Inox 1.4305. Finition :Zingué et passivé. Finition Inox naturel.Nota :Le filetage à gauche se réfère à la cote D2.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Forme
| Finition 2 | Matière du corps de base | D1 | D2 | D3 | D4 | A | L2 | L3 | E | SW | CAO | Acc. | Prix | Commander |
|---|
| K0734.080351 | CS | filetage à droite | acier | 8 | M3,5 | 8 | M4 | 18 | 10,2 | 9 | 8 | 7 |  | | 0,00 € | | | K0734.08051 | CS | filetage à droite | acier | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | |  | 0,00 € | | | K0734.10061 | CS | filetage à droite | acier | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | 0,00 € | | | K0734.13081 | CS | filetage à droite | acier | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | 0,00 € | | | K0734.16101 | CS | filetage à droite | acier | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | 0,00 € | | | K0734.16121 | CS | filetage à droite | acier | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | 0,00 € | | | K0734.19141 | CS | filetage à droite | acier | 19 | M14x1,5 | 22 | M14x1,5 | 45 | 28 | 20 | 21,5 | 16 | | | 0,00 € | | | K0734.19161 | CS | filetage à droite | acier | 19 | M16 | 22 | M16 | 45 | 28 | 20 | 21,5 | 16 | | | 0,00 € | | | K0734.080511 | CS | filetage à gauche | acier | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | | | 0,00 € | | | K0734.100611 | CS | filetage à gauche | acier | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | 0,00 € | | | K0734.130811 | CS | filetage à gauche | acier | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | 0,00 € | | | K0734.161011 | CS | filetage à gauche | acier | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | 0,00 € | | | K0734.161211 | CS | filetage à gauche | acier | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | 0,00 € | | | K0734.191411 | CS | filetage à gauche | acier | 19 | M14x1,5 | 22 | M14x1,5 | 45 | 28 | 20 | 21,5 | 16 | | | 0,00 € | | | K0734.191611 | CS | filetage à gauche | acier | 19 | M16 | 22 | M16 | 45 | 28 | 20 | 21,5 | 16 | | | 0,00 € | | | K0734.08052 | CS | filetage à droite | acier inoxydable | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | | | 0,00 € | | | K0734.10062 | CS | filetage à droite | acier inoxydable | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | 0,00 € | | | K0734.13082 | CS | filetage à droite | acier inoxydable | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | 0,00 € | | | K0734.16102 | CS | filetage à droite | acier inoxydable | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | 0,00 € | | | K0734.16122 | CS | filetage à droite | acier inoxydable | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | 0,00 € | | | K0734.080521 | CS | filetage à gauche | acier inoxydable | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | | | 0,00 € | | | K0734.100621 | CS | filetage à gauche | acier inoxydable | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | 0,00 € | | | K0734.130821 | CS | filetage à gauche | acier inoxydable | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | 0,00 € | | | K0734.161021 | CS | filetage à gauche | acier inoxydable | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | 0,00 € | | | K0734.161221 | CS | filetage à gauche | acier inoxydable | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | 0,00 € | |
