Empuñaduras de perfil de aluminio

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras curvas, empuñaduras de tubo, empuñaduras huecas
    - Empuñaduras de perfil de aluminio

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Perfil de aluminio EN AW-6060.Versión:Perfil de aluminio de brillo mate anodizado.Indicación:Las empuñaduras de perfil están disponibles con rosca interior M6 o con perforación de pasada para tornillos avellanados M5 de montaje lateral.Montaje:Forma A desde la parte trasera.
Forma B desde el lado de manejo.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0234 Empuñaduras de perfil de aluminio

169 kB

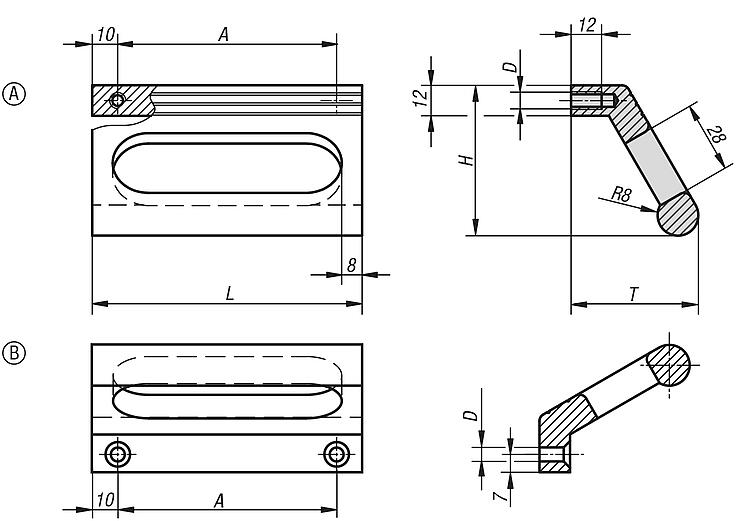

Planos (vista completa)

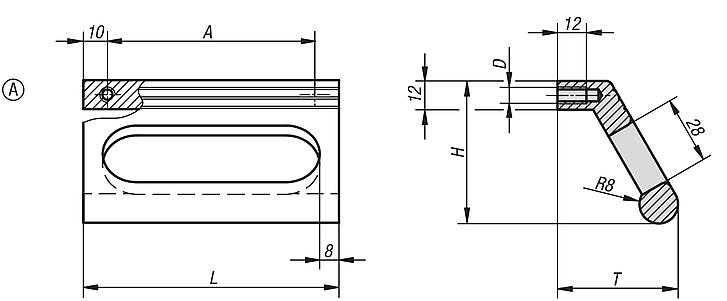

Empuñaduras de perfil de aluminio, montaje por el dorso

Más información

Planos

Empuñaduras de perfil de aluminio, montaje por el dorso

Selección/filtro de artículos

Referencia	Forma	Color del cuerpo de base	A	D	H	L	T	Capacidad de carga N
K0234.086061	A	anodizado negro	86	M6	59	106	50	500
K0234.100061	A	anodizado negro	100	M6	59	120	50	500
K0234.120061	A	anodizado negro	120	M6	59	140	50	500
K0234.086063	A	anodizado natural	86	M6	59	106	50	500
K0234.100063	A	anodizado natural	100	M6	59	120	50	500
K0234.120063	A	anodizado natural	120	M6	59	140	50	500

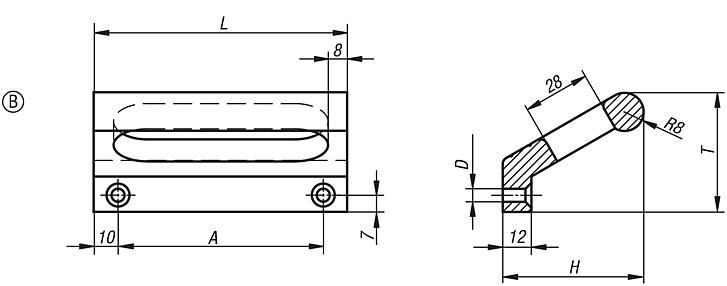

Empuñaduras de perfil de aluminio, montaje por el lado de manejo

Más información

Planos

Empuñaduras de perfil de aluminio, montaje por el lado de manejo

Selección/filtro de artículos

Referencia	Forma	Color del cuerpo de base	A	D	H	L	T	Capacidad de carga N
K0234.086051	B	anodizado negro	86	5,5	59	106	50	500
K0234.100051	B	anodizado negro	100	5,5	59	120	50	500
K0234.120051	B	anodizado negro	120	5,5	59	140	50	500
K0234.086053	B	anodizado natural	86	5,5	59	106	50	500
K0234.100053	B	anodizado natural	100	5,5	59	120	50	500
K0234.120053	B	anodizado natural	120	5,5	59	140	50	500
