Empuñaduras en cruz soft

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras, botones
    - Empuñaduras en cruz soft

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Cuerpo base de termoplástico duro.
Revestimiento de termoplástico blando.
Casquillo o perno roscado de acero 5.8.Versión:Cuerpo base, revestimiento negro.
Casquillo o perno roscado cincado.Indicación:Las empuñaduras en cruz con superficie de agarre de componentes suaves combinan la estabilidad de las empuñaduras convencionales de termoplástico con el agradable tacto de las superficies suaves.
El revestimiento suave de las empuñaduras en cruz proporciona una superficie especialmente agradable al tacto y antideslizante. De este modo, también se pueden lograr fuerzas de sujeción elevadas manteniendo el cuidado de la piel.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0613 Empuñaduras en cruz soft

141 kB

Planos (vista completa)

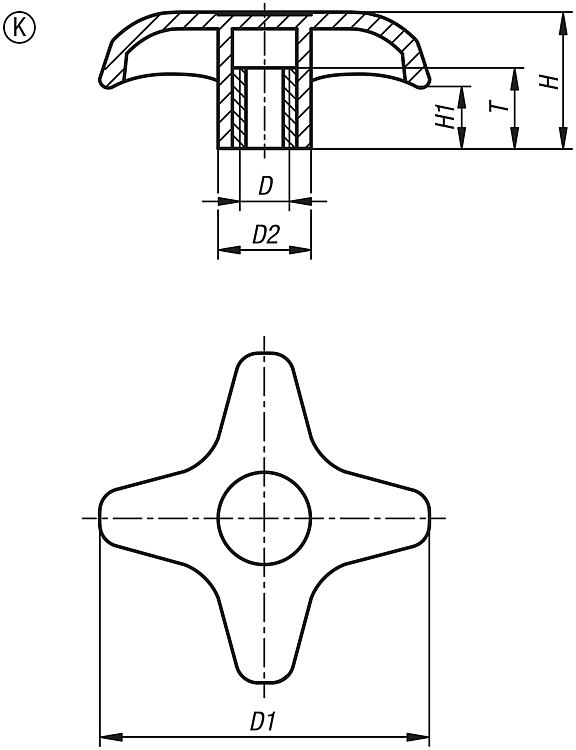

Empuñaduras en cruz soft, forma K

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	H	H1	T
K0613.5108	K	M8	51	15	22	10	13
K0613.5110	K	M10	51	15	22	10	13
K0613.7608	K	M8	76	19,5	28	13,5	20
K0613.7610	K	M10	76	19,5	28	13,5	20
K0613.7612	K	M12	76	19,5	28	13,5	20

Empuñaduras en cruz soft, forma L

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	H	H1	L
K0613.5108X20	L	M8	51	15	23	10	20
K0613.5108X40	L	M8	51	15	23	10	40
K0613.5110X20	L	M10	51	15	23	10	20
K0613.5110X40	L	M10	51	15	23	10	40
K0613.7608X20	L	M8	76	19,5	30	13,5	20
K0613.7608X40	L	M8	76	19,5	30	13,5	40
K0613.7610X20	L	M10	76	19,5	30	13,5	20
K0613.7610X40	L	M10	76	19,5	30	13,5	40
K0613.7612X20	L	M12	76	19,5	30	13,5	20
K0613.7612X30	L	M12	76	19,5	30	13,5	30
K0613.7612X40	L	M12	76	19,5	30	13,5	40
