DescripciónMaterial:Acero.Versión:Templado por cementación y bruñido.Indicación:El dispositivo de sujeción con leva es un elemento de sujeción rápida que sirve para presionar piezas de trabajo sobre los topes fijos y sobre un soporte simultáneamente a través de una mordaza pivotante y de una excéntrica en espiral.

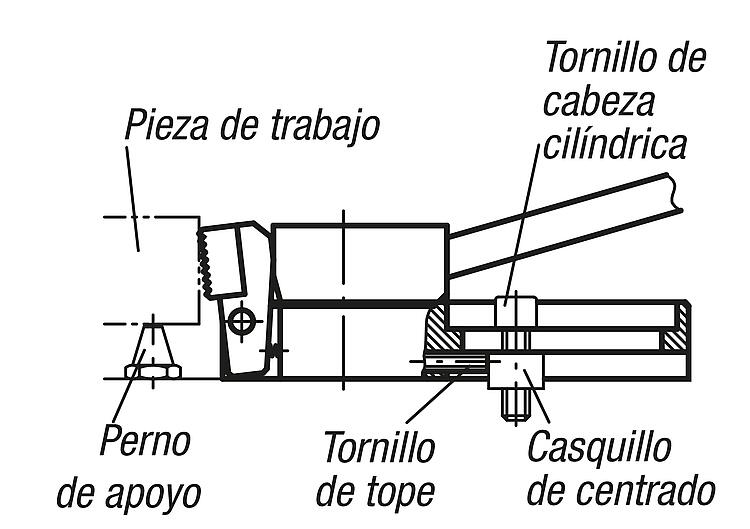

El dispositivo de sujeción con leva se puede posicionar y sujetar con el tornillo de tope y el casquillo de centrado (ver plano) sobre un sistema de retícula modular.

Las versiones K0034.006010, K0034.006015, K0034.006030 y K0034.006035 disponen de 2 insertos de metal duro redondos.Fuerza de sujeción:K0034.006... = 3800 N
K0034.010... = 7200 NCaracterísticas especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0034 Dispositivos de sujeción con leva

286 kB

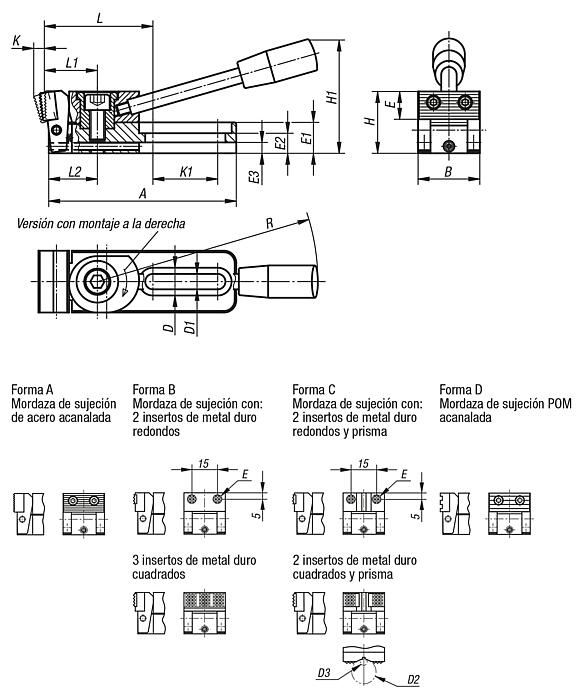

Planos (vista completa)

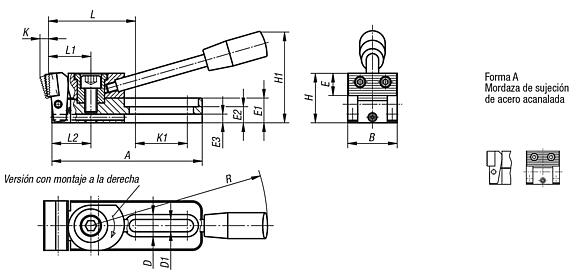

Dispositivo de sujeción con leva

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	Versión 1	A	B	D	D1	E	E1	E2	E3	H	H1	K	K1	L	L1	L2	R	F=Fuerza de sujeción N
K0034.006005	A	a la derecha	78	25	12	6,2	11	12	8	4	25	45	4	26	46,5	22	20	110	3800
K0034.010005	A	a la derecha	121,5	40	18	10,2	18	20	13	7	40	74	6	42	71	35	31,5	143	7200
K0034.006025	A	a la izquierda	78	25	12	6,2	11	12	8	4	25	45	4	26	46,5	22	20	110	3800
K0034.010025	A	a la izquierda	121,5	40	18	10,2	18	20	13	7	40	74	6	42	71	35	31,5	143	7200

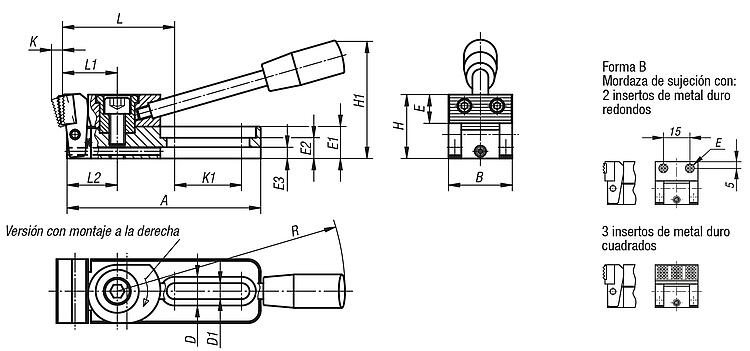

Dispositivo de sujeción con leva

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	Versión 1	A	B	D	D1	E	E1	E2	E3	H	H1	K	K1	L	L1	L2	R	F=Fuerza de sujeción N
K0034.006010	B	a la derecha	78	25	12	6,2	ø8	12	8	4	24	45	3,5	26	46,5	22	20	110	3800
K0034.010010	B	a la derecha	121,5	40	18	10,2	12,7	20	13	7	39	74	5,5	42	73	35	31,5	143	7200
K0034.006030	B	a la izquierda	78	25	12	6,2	ø8	12	8	4	24	45	3,5	26	46,5	22	20	110	3800
K0034.010030	B	a la izquierda	121,5	40	18	10,2	12,7	20	13	7	39	74	5,5	42	73	35	31,5	143	7200

Dispositivo de sujeción con leva

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	Versión 1	A	B	D	D1	D2 máx.	D3 mín.	E	E1	E2	E3	H	H1	K	K1	L	L1	L2	R	F=Fuerza de sujeción N
K0034.006015	C	a la derecha	78	25	12	6,2	9,5	2,5	ø8	12	8	4	24	45	3,5	26	46,5	22	20	110	3800
K0034.010015	C	a la derecha	121,5	40	18	10,2	27	4,5	12,7	20	13	7	39	74	5,5	42	73	35	31,5	143	7200
K0034.006035	C	a la izquierda	78	25	12	6,2	9,5	2,5	ø8	12	8	4	24	45	3,5	26	46,5	22	20	110	3800
K0034.010035	C	a la izquierda	121,5	40	18	10,2	27	4,5	12,7	20	13	7	39	74	5,5	42	73	35	31,5	143	7200

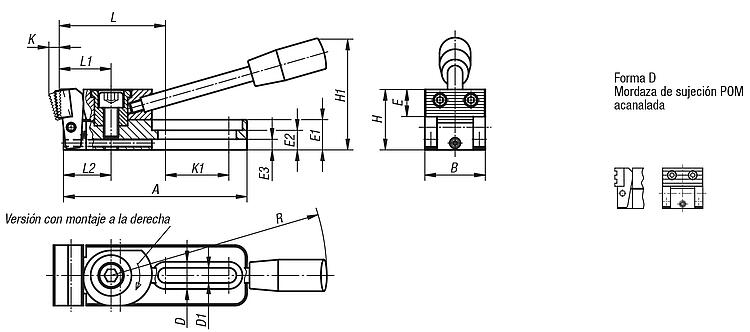

Dispositivo de sujeción con leva

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	Versión 1	A	B	D	D1	E	E1	E2	E3	H	H1	K	K1	L	L1	L2	R	F=Fuerza de sujeción N
K0034.006020	D	a la derecha	78	25	12	6,2	11	12	8	4	25	45	4	26	46,5	22	20	110	3800
K0034.010020	D	a la derecha	121,5	40	18	10,2	18	20	13	7	40	74	6	42	70,5	35	31,5	143	7200
K0034.006040	D	a la izquierda	78	25	12	6,2	11	12	8	4	25	45	4	26	46,5	22	20	110	3800
K0034.010040	D	a la izquierda	121,5	40	18	10,2	18	20	13	7	40	74	6	42	70,5	35	31,5	143	7200
