DescriptionMatière :Corps, actionnement, écrou et clé en zinc injecté sous pression. Joint plat en caoutchouc.Finition :Corps et actionnement chromés ou avec revêtement de poudre noir. Clé chromée.Nota :Verrou quart de tour de sécurité avec came à ressort. Utilisable à droite ou à gauche avec course de fermeture de 90°. Le verrou quart de tour peut être pré-monté. L'écrou de fixation est conçu d'un côté comme un écrou de mise à la terre avec griffes.
Protection contre l'eau et la poussière conformément à l'indice IP65.
Commander la clé séparément. La serrure peut uniquement être ouverte et fermée avec une clé spécifique. La clé peut uniquement être retirée en position fermée. Lorsque le verrou est ouvert, la clé fait fonction de poignée.
Commander le modèle de came souhaité séparément. Chaque came peut être combinée avec chaque boîtier.
*La cote A résulte de l’association d’un verrou quart de tour et d’une came et est indiquée pour les cames adaptées.Accessoires :Came en acier pour verrou quart de tour en acier K0523.Indication de dessin :

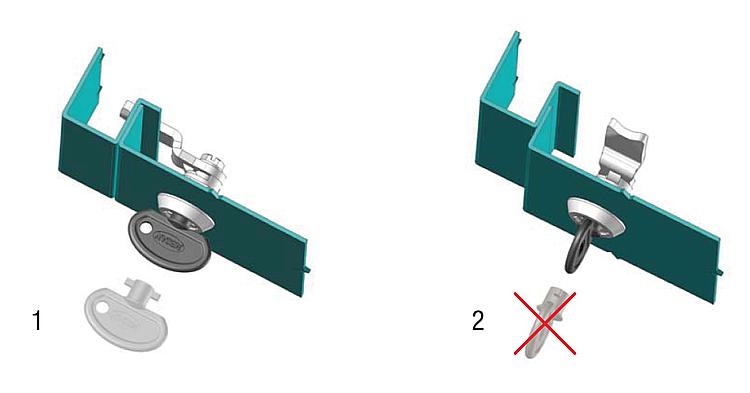

1) La clé peut être retirée en position fermée 2) La clé ne peut pas être retirée en position ouverte
Caractéristiques :
