Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Classe de résistance 8, roulement à billes.
Revêtement en plastique, rouge.Nota :Modèle compact et léger, supporte des contraintes de tous les côtés. Coefficient de sécurité 4. Rotation de 360°. Plage de pivotement de l'anneau max. 180°. Grâce à son montage sur roulement à billes, l'anneau de levage peut également être tourné sous charge.

Qu'il s'agisse de lever des charges ou de sécuriser un chargement, les anneaux de levage articulés trouvent leur application dans de nombreux domaines.

Pour que les capacités de charge s'appliquent, il convient de s'assurer que l'anneau se trouve toujours dans la même ligne que la capacité de charge. L'anneau de levage articulé doit reposer à plat sur le support et toujours être complètement vissé.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0770 Anneau de levage articulé rotatif à 360°classe de résistance 8

188 kB

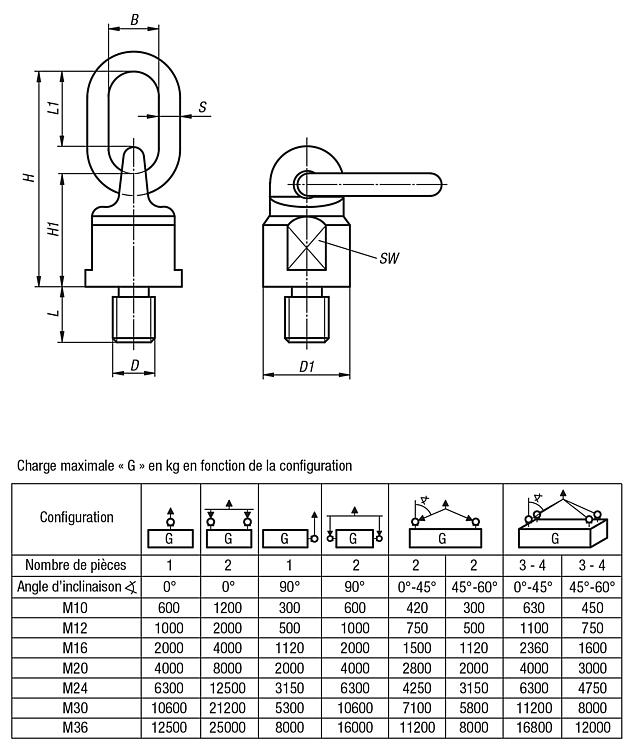

Dessins

Sélection/filtre d'articles

Référence	B	D	D1	H	H1	L	L1	S	SW	Charge admissible en kg	Prix
K0770.1018	30	M10	38	105	50	18	46	13	30	300	Sur demande
K0770.1218	30	M12	38	105	50	18	46	13	30	500	Sur demande
K0770.1620	30	M16	38	105	50	20	46	13	30	1120	Sur demande
K0770.2030	34	M20	50	131	61	30	57	16	40	2000	Sur demande
K0770.2430	40	M24	58	153	68	30	70	19	48	3150	Sur demande
K0770.3035	40	M30	75	165	80	35	65	20	65	5300	Sur demande
K0770.3654	50	M36	85	205	95	54	90	22	75	8000	Sur demande
