K0035Crampon plaqueur à came |
retour |
|
|
DescriptionMatière :Acier.Finition :Cémenté et bruni. Nota :Le crampon plaqueur à came est un élément de serrage rapide, permettant de serrer les pièces à usiner par l’action du levier à came. Le crampon plaqueur à came se positionne et se fixe à l’aide de la douille de centrage (voir schéma).
Pour réf. K0035.006010, K0035.006015, K0035.006030 et K0035.006035 : Exécution en 2 inserts ronds en carbure.Force de serrage :K0035.006... = 3800 N
K0035.010... = 7200 N TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
|
Sélection/filtre d'articles |
|

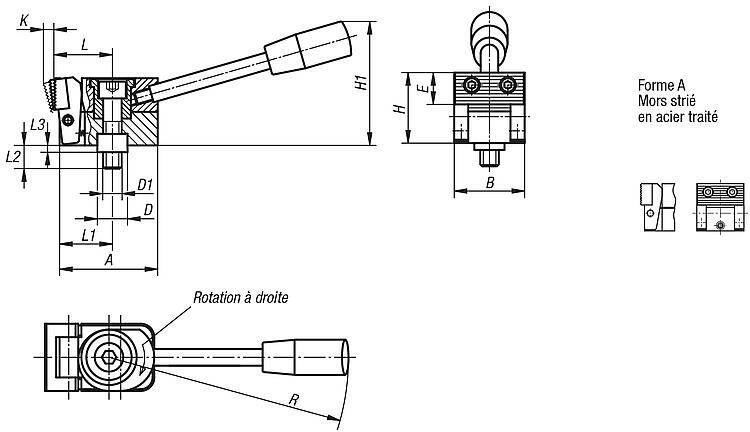

| Référence | Forme | Finition 1 | A | B | D | D1 | E | H | H1 | K | L | L1 | L2 | L3 | R | F
N | CAO | Acc. | Prix | Commander |
|---|
| K0035.006010 | B | droite | 38,5 | 25 | 12 | M6 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 |  | | Sur demande | | | K0035.010010 | B | droite | 58,5 | 40 | 18 | M10 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | Sur demande | | | K0035.006030 | B | gauche | 38,5 | 25 | 12 | M6 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | Sur demande | | | K0035.010030 | B | gauche | 58,5 | 40 | 18 | M10 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | Sur demande | |
|
Sélection/filtre d'articles |
|
Référence

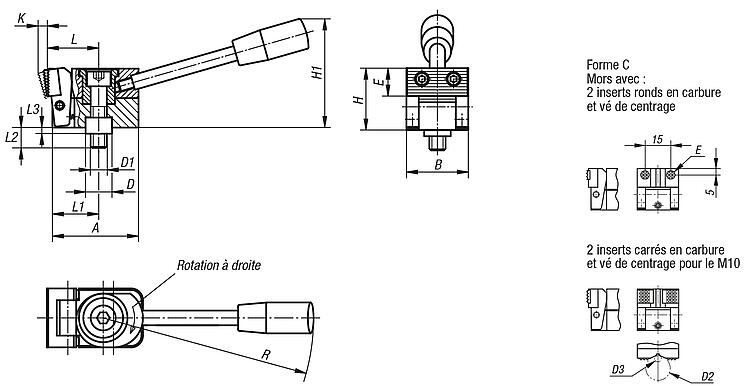

| Forme | Finition 1 | A | B | D | D1 | D2
max. | D3
min. | E | H | H1 | K | L | L1 | L2 | L3 | R | F=Force
de serrage
N | CAO | Acc. | Prix | Commander |
|---|
| K0035.006015 | C | droite | 38,5 | 25 | 12 | M6 | 9,5 | 2,5 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | Sur demande | | | K0035.010015 | C | droite | 58,5 | 40 | 18 | M10 | 27 | 4,5 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | Sur demande | | | K0035.006035 | C | gauche | 38,5 | 25 | 12 | M6 | 9,5 | 2,5 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | Sur demande | | | K0035.010035 | C | gauche | 58,5 | 40 | 18 | M10 | 27 | 4,5 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | Sur demande | |
|
Sélection/filtre d'articles |
|

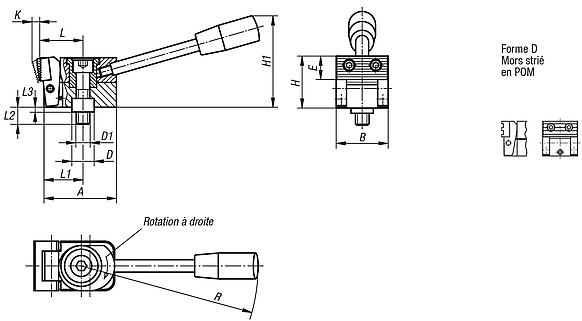

| Référence | Forme | Finition 1 | A | B | D | D1 | E | H | H1 | K | L | L1 | L2 | L3 | R | F
N | CAO | Acc. | Prix | Commander |
|---|
| K0035.006020 | D | droite | 38,5 | 25 | 12 | M6 | 11 | 25 | 45 | 4,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | Sur demande | | | K0035.010020 | D | droite | 58,5 | 40 | 18 | M10 | 18 | 40 | 74 | 7 | 34,5 | 31,5 | 27 | 6 | 143 | 7200 | | | Sur demande | | | K0035.006040 | D | gauche | 38,5 | 25 | 12 | M6 | 11 | 25 | 45 | 4,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | Sur demande | | | K0035.010040 | D | gauche | 58,5 | 40 | 18 | M10 | 18 | 40 | 74 | 7 | 34,5 | 31,5 | 27 | 6 | 143 | 7200 | | | Sur demande | |
|
