Mini ensemble de bridage pivotant avec levier à serrage rapide

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Eléments de bridage
    - Ensemble de bridage pivotant
      - Mini ensemble de bridage pivotant avec levier à serrage rapide

Description de l'article/illustrations du produit

DescriptionMatière :Acier de traitement.Finition :traité et bruni ou nickelé.Nota :Les ensembles de bridage pivotants sont utilisés afin de laisser le champ libre pour placer ou enlever la pièce à usiner.

* Force manuelle admissible pour la poignée.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0925 Mini ensemble de bridage pivotant avec levier à serrage rapide

215 kB

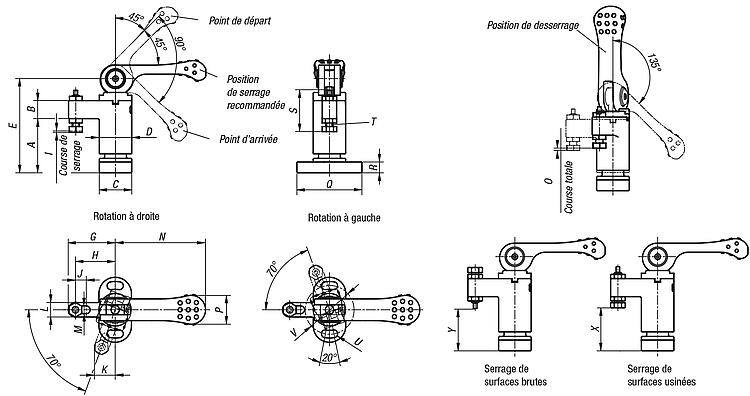

Dessins

Aperçu des articles (comprimé)

Sélection/filtre d'articles

Référence	Finition 1	Surface corps	A	B	C	D	E	G	H	I	J	K	L	M	N	O	P	Q	R	Prix
K0925.0100	gauche	bruni	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	Sur demande
K0925.01001	gauche	nickelé	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	Sur demande
K0925.0150	gauche	bruni	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	Sur demande
K0925.01501	gauche	nickelé	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	Sur demande
K0925.0200	gauche	bruni	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	Sur demande
K0925.02001	gauche	nickelé	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	Sur demande
K0925.0300	gauche	bruni	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	Sur demande
K0925.03001	gauche	nickelé	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	Sur demande
K0925.1100	droite	bruni	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	Sur demande
K0925.11001	droite	nickelé	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	Sur demande
K0925.1150	droite	bruni	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	Sur demande
K0925.11501	droite	nickelé	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	Sur demande
K0925.1200	droite	bruni	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	Sur demande
K0925.12001	droite	nickelé	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	Sur demande
K0925.1300	droite	bruni	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	Sur demande
K0925.13001	droite	nickelé	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	Sur demande

Référence	Finition 1	Surface corps	S	T	U	V	X min.	X max.	Y min.	Y max.	F N	Force FH N	Prix
K0925.0100	gauche	bruni	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100*	Sur demande
K0925.01001	gauche	nickelé	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100	Sur demande
K0925.0150	gauche	bruni	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150*	Sur demande
K0925.01501	gauche	nickelé	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150	Sur demande
K0925.0200	gauche	bruni	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200*	Sur demande
K0925.02001	gauche	nickelé	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200	Sur demande
K0925.0300	gauche	bruni	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300*	Sur demande
K0925.03001	gauche	nickelé	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300	Sur demande
K0925.1100	droite	bruni	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100*	Sur demande
K0925.11001	droite	nickelé	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100	Sur demande
K0925.1150	droite	bruni	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150*	Sur demande
K0925.11501	droite	nickelé	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150	Sur demande
K0925.1200	droite	bruni	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200*	Sur demande
K0925.12001	droite	nickelé	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200	Sur demande
K0925.1300	droite	bruni	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300*	Sur demande
K0925.13001	droite	nickelé	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300	Sur demande
