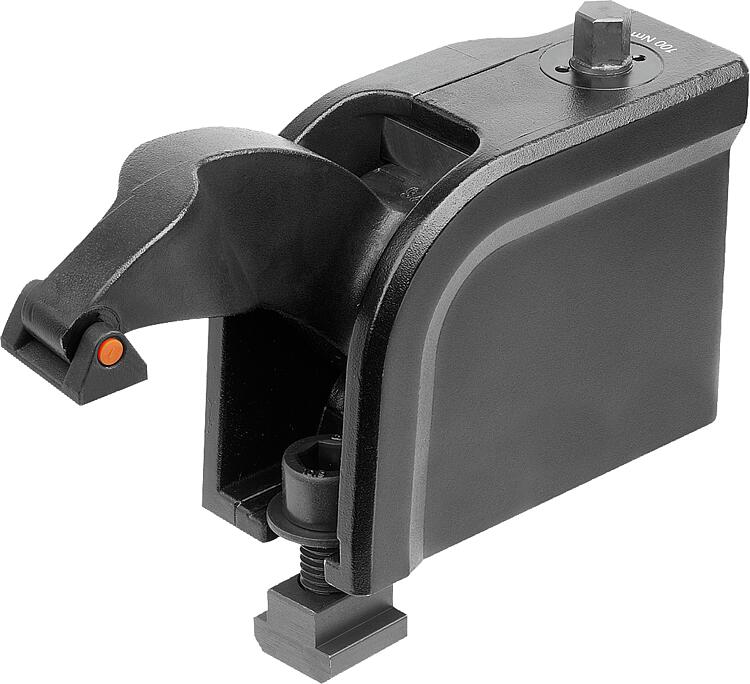

Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Acier de traitement.Finition :traité, zingué noir.Nota :En cas d’utilisation de cet élément de bridage sans écrou pour rainure en T DIN508, la résistance à la traction de la plaque support doit être d’au moins 900 N/mm².
Ne pas nettoyer à l’air comprimé.Utilisation :L'actionnement de la vis de réglage permet de régler le bras de serrage en hauteur sans cales supplémentaires et de serrer la pièce.Avantages :- Serrage en continu.
- Forces de serrage de 12 kN / 16 kN.
- Forme compacte.
- Graduation permettant un préréglage rapide de la hauteur de serrage.
- Patin monté de manière solidaire.
- Résistant à la saleté et aux copeaux.
- Bras de serrage incurvé garantissant un serrage vertical fiable avec un couple défini.
- Le tendeur compact peut être relié sans vis à la rehausse K2228 grâce à une nouvelle fermeture rapide.Accessoires :Rehausses à fermeture rapide K2228.
Kit de patins K2229.
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|

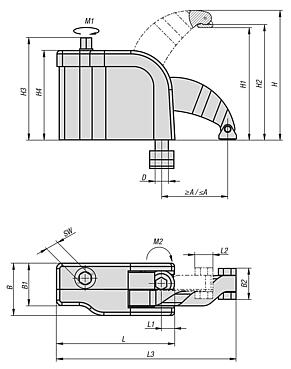

| Référence | A
min. | A
max. | B | B1 | B2 | D | H | H1 | H2 | H3 | H4 | L
| L1 | L2 | L3 | Largeur
de la
rainure | SW | Force
de serrage
kN | Couple de serrage
M1
Nm | Couple de serrage
M2
Nm | CAO | Acc. | Prix | Commander |
|---|
| K2227.1212 | 38,5 | 59,5 | 47,5 | 38,5 | 28 | M12 | 56,5-118 | 0-100 | 3,5-103,5 | 92,5 | 81 | 107 | 12 | 16 | 141,5-163 | 14 | 10 | 12 | 100 | 40 |  | | Sur demande | | | K2227.1612 | 22,8 | 40,2 | 47,5 | 38,5 | 28 | M12 | 52-107 | 0-90 | 3,5-93,5 | 92,5 | 81 | 107 | 12 | 16 | 126-143,5 | 14 | 10 | 16 | 100 | 40 | | | Sur demande | |
