Description de l'article/illustrations du produit

DescriptionMatière :Tube profilé en aluminium.
Éléments d'extrémité en aluminium.
Broche en acier.Finition :Tube profilé anodisé naturel.
Éléments d’extrémité anodisés noirs.Nota :Les unités linéaires sont utilisées pour le déplacement et le positionnement linéaires. Les chariots sont déplacés à l’aide d’une broche filetée. Ce mouvement peut être effectué soit manuellement, à l’aide d’un volant, soit via une commande électrique. Les chariots sont guidés sans jeu sur des rails profilés.Plage de température :0 °C jusqu’à +60 °C

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K2355 Unités linéaires carrées en aluminium

187 kB

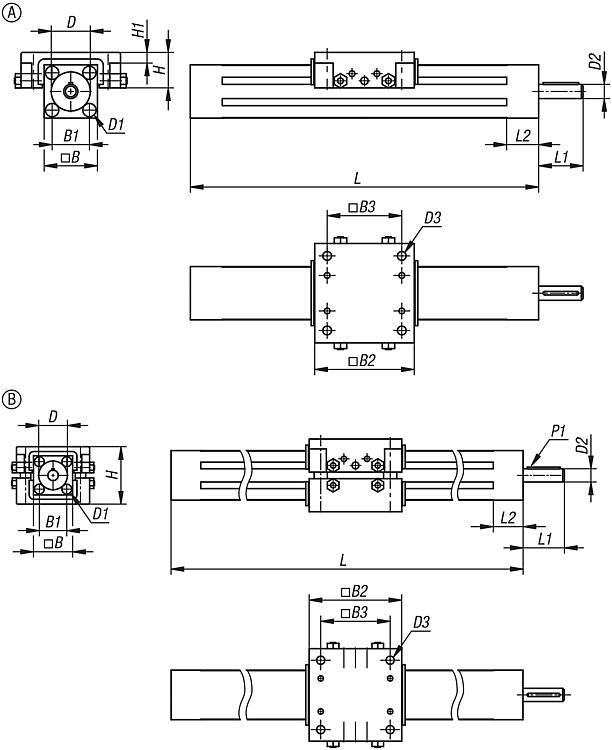

Dessins (aperçu complet)

Unités linéaires carrées en aluminium, forme A

plus d'infos

Dessins

Unités linéaires carrées en aluminium, forme A

Sélection/filtre d'articles

Référence	Forme	Type de forme	B	B1	B2	B3	D	D1	D2	D3	H	H1	Course S	L	L1	L2	Broche	Type EV	Prix
K2355.030X300	A	Plaque de montage d’un seul côté	30	21	56	42	22	M04x25	8	M6	20	7	204	300	25	18	Tr 14x3	30	Sur demande
K2355.030X500	A	Plaque de montage d’un seul côté	30	21	56	42	22	M04x25	8	M6	20	7	404	500	25	18	Tr 14x3	30	Sur demande
K2355.030X800	A	Plaque de montage d’un seul côté	30	21	56	42	22	M04x25	8	M6	20	7	704	800	25	18	Tr 14x3	30	Sur demande
K2355.040X1000	A	Plaque de montage d’un seul côté	40	29	68	54	28	M05x30	10	M6	26	8	885	1000	28	22	Tr18x4	40	Sur demande
K2355.040X300	A	Plaque de montage d’un seul côté	40	29	68	54	28	M05x30	10	M6	26	8	185	300	28	22	Tr18x4	40	Sur demande
K2355.040X500	A	Plaque de montage d’un seul côté	40	29	68	54	28	M05x30	10	M6	26	8	385	500	28	22	Tr18x4	40	Sur demande
K2355.040X800	A	Plaque de montage d’un seul côté	40	29	68	54	28	M05x30	10	M6	26	8	685	800	28	22	Tr18x4	40	Sur demande
K2355.050X1000	A	Plaque de montage d’un seul côté	50	38	85	67	35	M06x30	12	M8	33	10	860	1000	30	25	Tr 20x4	50	Sur demande
K2355.050X500	A	Plaque de montage d’un seul côté	50	38	85	67	35	M06x30	12	M8	33	10	360	500	30	25	Tr 20x4	50	Sur demande
K2355.050X800	A	Plaque de montage d’un seul côté	50	38	85	67	35	M06x30	12	M8	33	10	660	800	30	25	Tr 20x4	50	Sur demande

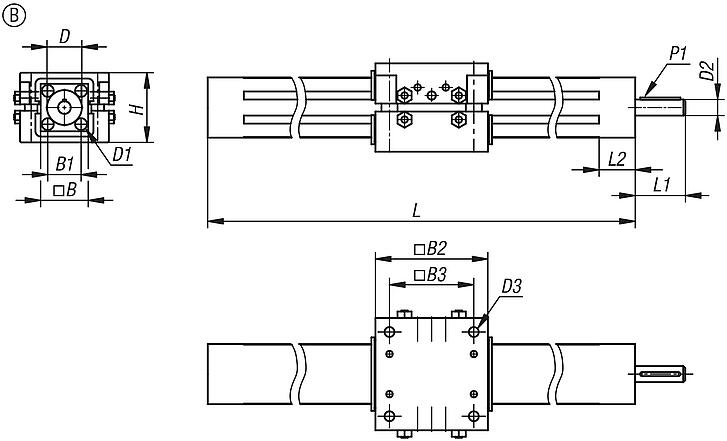

Unités linéaires carrées en aluminium, forme B

plus d'infos

Dessins

Unités linéaires carrées en aluminium, forme B

Sélection/filtre d'articles

Référence	Forme	Type de forme	B	B1	B2	B3	D	D1	D2	D3	H	H1	Course S	L	L1	L2	Broche	Type EV	Prix
K2355.130X300	B	Plaque de montage des deux côtés	30	21	56	42	22	M04x25	8	M6	44	7	204	300	25	18	Tr 14x3	30	Sur demande
K2355.130X500	B	Plaque de montage des deux côtés	30	21	56	42	22	M04x25	8	M6	44	7	404	500	25	18	Tr 14x3	30	Sur demande
K2355.130X800	B	Plaque de montage des deux côtés	30	21	56	42	22	M04x25	8	M6	44	7	704	800	25	18	Tr 14x3	30	Sur demande
K2355.140X1000	B	Plaque de montage des deux côtés	40	29	68	54	28	M05x30	10	M6	56	8	885	1000	28	22	Tr18x4	40	Sur demande
K2355.140X300	B	Plaque de montage des deux côtés	40	29	68	54	28	M05x30	10	M6	56	8	185	300	28	22	Tr18x4	40	Sur demande
K2355.140X500	B	Plaque de montage des deux côtés	40	29	68	54	28	M05x30	10	M6	56	8	385	500	28	22	Tr18x4	40	Sur demande
K2355.140X800	B	Plaque de montage des deux côtés	40	29	68	54	28	M05x30	10	M6	56	8	685	800	28	22	Tr18x4	40	Sur demande
K2355.150X1000	B	Plaque de montage des deux côtés	50	38	85	67	35	M06x30	12	M8	70	10	860	1000	30	25	Tr 20x4	50	Sur demande
K2355.150X500	B	Plaque de montage des deux côtés	50	38	85	67	35	M06x30	12	M8	70	10	360	500	30	25	Tr 20x4	50	Sur demande
K2355.150X800	B	Plaque de montage des deux côtés	50	38	85	67	35	M06x30	12	M8	70	10	660	800	30	25	Tr 20x4	50	Sur demande
