Charnières en acier ou en inox soudables

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Charnières
    - Charnières en acier ou en inox soudables

Description de l'article/illustrations du produit

DescriptionMatière :Acier ou Inox.Finition :Acier profilé poli.
Inox 1.4301.Nota :Les valeurs de charge admissible indiquées sont des valeurs indicatives sans engagement, qui ne tiennent pas compte des facteurs de sécurité et excluent toute responsabilité. Les valeurs indiquées sont exclusivement destinées à des fins d'information et ne constituent pas une garantie juridique des propriétés.

Les valeurs de charge admissible ont été déterminées dans des conditions de laboratoire. Chaque utilisateur doit déterminer lui-même si la charnière est adaptée à l'application envisagée.

Les différents matériaux sur lesquels les charnières sont fixées et les types de fixation, les conditions climatiques ainsi que l'usure peuvent influer sur les valeurs définies.Montage :Par soudage ou par perçage personnalisé réalisé par le client.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1805 Charnières en acier ou en inox soudables

153 kB

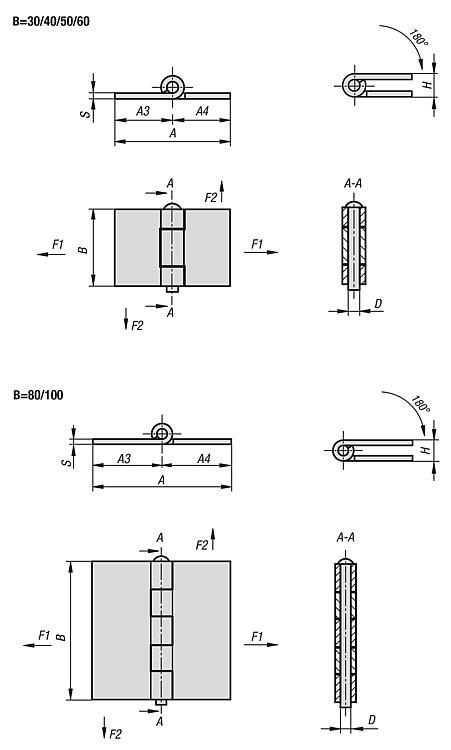

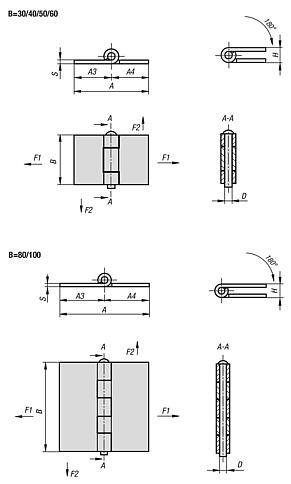

Dessins

Sélection/filtre d'articles

Référence	Matière du corps de base	A	B	D	A3	A4	H	S	F1 (N)	F2 (N)	Prix
K1805.00200200402	acier	40	40	6	20	20	10	2	850	300	Sur demande
K1805.00250250502	acier	50	50	6	25	25	10	2	1050	650	Sur demande
K1805.00300300302	acier	60	30	6	30	30	10	2	650	250	Sur demande
K1805.00300300402	acier	60	40	6	30	30	10	2	800	500	Sur demande
K1805.00300300602	acier	60	60	6	30	30	10	2	1300	800	Sur demande
K1805.00400400302	acier	80	30	6	40	40	10	2	600	300	Sur demande
K1805.00400400402	acier	80	40	6	40	40	10	2	750	550	Sur demande
K1805.00400400602	acier	80	60	6	40	40	10	2	1400	850	Sur demande
K1805.00400400802	acier	80	80	6	40	40	10	2	1700	1250	Sur demande
K1805.00500501002	acier	100	100	6	50	50	10	2	2350	1600	Sur demande
K1805.00300300303	acier	60	30	6	30	30	12	3	800	1200	Sur demande
K1805.00300300403	acier	60	40	6	30	30	12	3	800	1200	Sur demande
K1805.00300300603	acier	60	60	6	30	30	12	3	1200	1800	Sur demande
K1805.00400400303	acier	80	30	6	40	40	12	3	800	800	Sur demande
K1805.00400400403	acier	80	40	6	40	40	12	3	800	1000	Sur demande
K1805.00400400803	acier	80	80	6	40	40	12	3	1200	1800	Sur demande
K1805.00500501003	acier	100	100	6	50	50	12	3	1200	1800	Sur demande
K1805.00300300305	acier	60	30	6	30	30	16	5	2600	850	Sur demande
K1805.00300300405	acier	60	40	6	30	30	16	5	3650	1300	Sur demande
K1805.00300300605	acier	60	60	6	30	30	16	5	5050	1950	Sur demande
K1805.00600600305	acier	120	30	6	60	60	16	5	2750	1350	Sur demande
K1805.00600600405	acier	120	40	6	60	60	16	5	3700	1400	Sur demande
K1805.00600600505	acier	120	50	6	60	60	16	5	4850	2200	Sur demande
K1805.00600600605	acier	120	60	6	60	60	16	5	5100	3000	Sur demande
K1805.00600600805	acier	120	80	6	60	60	16	5	6800	4300	Sur demande
K1805.00800800805	acier	160	80	6	80	80	16	5	6850	4200	Sur demande
K1805.00800800606	acier	160	60	8	80	80	20	6	6100	2800	Sur demande
K1805.00800800806	acier	160	80	8	80	80	20	6	9200	2800	Sur demande
K1805.01001000806	acier	200	80	8	100	100	20	6	9250	4400	Sur demande
K1805.00800801008	acier	160	100	8	80	80	24	8	9500	6000	Sur demande
K1805.01001001008	acier	200	100	8	100	100	24	8	11100	5950	Sur demande
K1805.010010010010	acier	200	100	13	100	100	33	10	14900	5300	Sur demande
K1805.10200200402	acier inoxydable A2	40	40	6	20	20	10	2	750	250	Sur demande
K1805.10250250502	acier inoxydable A2	50	50	6	25	25	10	2	900	550	Sur demande
K1805.10300300302	acier inoxydable A2	60	30	6	30	30	10	2	550	200	Sur demande
K1805.10300300402	acier inoxydable A2	60	40	6	30	30	10	2	700	400	Sur demande
K1805.10300300602	acier inoxydable A2	60	60	6	30	30	10	2	1100	650	Sur demande
K1805.10400400302	acier inoxydable A2	80	30	6	40	40	10	2	500	250	Sur demande
K1805.10400400402	acier inoxydable A2	80	40	6	40	40	10	2	650	450	Sur demande
K1805.10400400602	acier inoxydable A2	80	60	6	40	40	10	2	1200	700	Sur demande
K1805.10400400802	acier inoxydable A2	80	80	6	40	40	10	2	1450	1050	Sur demande
K1805.10500501002	acier inoxydable A2	100	100	6	50	50	10	2	2000	1300	Sur demande
K1805.10300300303	acier inoxydable A2	60	30	6	30	30	12	3	700	1000	Sur demande
K1805.10300300403	acier inoxydable A2	60	40	6	30	30	12	3	700	1000	Sur demande
K1805.10300300603	acier inoxydable A2	60	60	6	30	30	12	3	1000	1500	Sur demande
K1805.10400400303	acier inoxydable A2	80	30	6	40	40	12	3	700	600	Sur demande
K1805.10400400403	acier inoxydable A2	80	40	6	40	40	12	3	700	800	Sur demande
K1805.10400400803	acier inoxydable A2	80	80	6	40	40	12	3	1000	1500	Sur demande
K1805.10500501003	acier inoxydable A2	100	100	6	50	50	12	3	1000	1500	Sur demande
K1805.10300300305	acier inoxydable A2	60	30	6	30	30	16	5	2250	700	Sur demande
K1805.10300300405	acier inoxydable A2	60	40	6	30	30	16	5	3150	1050	Sur demande
K1805.10300300605	acier inoxydable A2	60	60	6	30	30	16	5	4350	1600	Sur demande
K1805.10600600305	acier inoxydable A2	120	30	6	60	60	16	5	2350	1100	Sur demande
K1805.10600600405	acier inoxydable A2	120	40	6	60	60	16	5	3200	1150	Sur demande
K1805.10600600505	acier inoxydable A2	120	50	6	60	60	16	5	4150	1800	Sur demande
K1805.10600600605	acier inoxydable A2	120	60	6	60	60	16	5	4400	2450	Sur demande
K1805.10600600805	acier inoxydable A2	120	80	6	60	60	16	5	5850	3550	Sur demande
K1805.10800800805	acier inoxydable A2	160	80	6	80	80	16	5	5900	3450	Sur demande
K1805.10800800606	acier inoxydable A2	160	60	8	80	80	20	6	5250	2300	Sur demande
K1805.10800800806	acier inoxydable A2	160	80	8	80	80	20	6	7900	2300	Sur demande
K1805.11001000806	acier inoxydable A2	200	80	8	100	100	20	6	7950	3600	Sur demande
K1805.10800801008	acier inoxydable A2	160	100	8	80	80	24	8	8150	4900	Sur demande
K1805.11001001008	acier inoxydable A2	200	100	8	100	100	24	8	9550	4900	Sur demande
K1805.110010010010	acier inoxydable A2	200	100	13	100	100	33	10	12800	4350	Sur demande
