K2077Vormspanner voor externe spanning |
terug |
|
|
BeschrijvingGrondstof:Spanmoer aluminium.
Spantang staal.Uitvoering:Spanmoer hard-geanodiseerd.Opmerking:In de spantang wordt de contour van het te spannen werkstuk aangebracht.
Bij de behandeling van de werstukcontouren in de spantang is een voorspanning van 15° nodig.
Met behulp van het ingegraveerde aantal graden kan steeds hetzelfde aanhaalmoment, ook zonder momentsleutel, voor een veilige spanning van het werkstuk worden bereikt.
De klemslag van de spantang K2077.01910 bedraagt radiaal 0,025 mm per 15° draaiing. De aanbevolen klemslag bedraagt 0,07 mm.
De maximaal toegestane klemslag bedraagt 0,38 mm.
De klemslag van de spantang K2077.04950 bedraagt radiaal 0,05 mm per 15° draaiing. De aanbevolen klemslag bedraagt 0,1 mm. De maximaal toegestane klemslag bedraagt 0,64 mm.
Door het positioneren van de kraag is een precieze pasvorm mogelijk.
Herhalingsnauwkeurigheid werkstuk: ± 0,02 mm.Bedieningswijze:Het aanhalen van de spanmoeren gebeurt met behulp van een haaksleutel.Technische gegevens:Zie Downloads, Technische informatie.LeveringsomvangVorm A: vormspanner bestaande uit spanmoer en spantang.
Vorm B: Spantang.
Inclusief cilinderkopschroeven voor het bevestigen van de spantangen. (metrisch en inch)Tekeningverwijzing:Bijzonderheden DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
|
Tekeningen (volledig overzicht) |
Vormspanner voor externe spanning, vorm A |
meer info |
Bestelnummer
| Benaming | Vorm | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | H | H1 | H2 | H3 | H4 | H5 | Aanhaa-
lmoment
max. Nm
| Spanbereik
min. - max. | Spankracht
kN | CAD | Toeb. | Prijs | Bestellen |
|---|
| K2077.01910 | Vormspanner | A | 23,9 | 19,1 | 38,1 | 29 | M3x16 | 50,8 | 20,1 | 6,4 | 35,6 | 22,9 | 4,6 | 2,5 | 6,8 | 25,4 | 81,5 | 2,5 - 15,9 | 17,3 |  | | 0,00 € | | | K2077.04950 | Vormspanner | A | 55,9 | 49,5 | 76,2 | 63,8 | M5x22 | 88,9 | 50,5 | 6,4 | 48,3 | 32,4 | 5,1 | 2,5 | 11,1 | 36,2 | 135,5 | 5,1 - 45,7 | 17,8 | | | 0,00 € | |
|

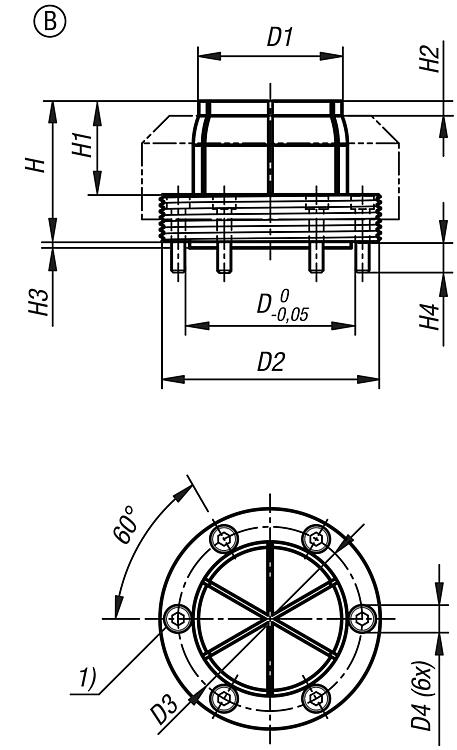

Vormspanner voor externe spanning, vorm B |
meer info |
Bestelnummer
| Benaming | Vorm | D | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | Spanbereik
min. - max. | CAD | Toeb. | Prijs | Bestellen |
|---|
| K2077.01911 | Spantang | B | 23,9 | 19,1 | 38,1 | 29 | M3x16 | 35,6 | 22,9 | 4,6 | 2,5 | 6,8 | 2,5 - 15,9 | | | 0,00 € | | | K2077.04951 | Spantang | B | 55,9 | 49,5 | 76,2 | 63,8 | M5x22 | 48,3 | 32,4 | 5,1 | 2,5 | 11,1 | 5,1 - 45,7 | | | 0,00 € | |
|
