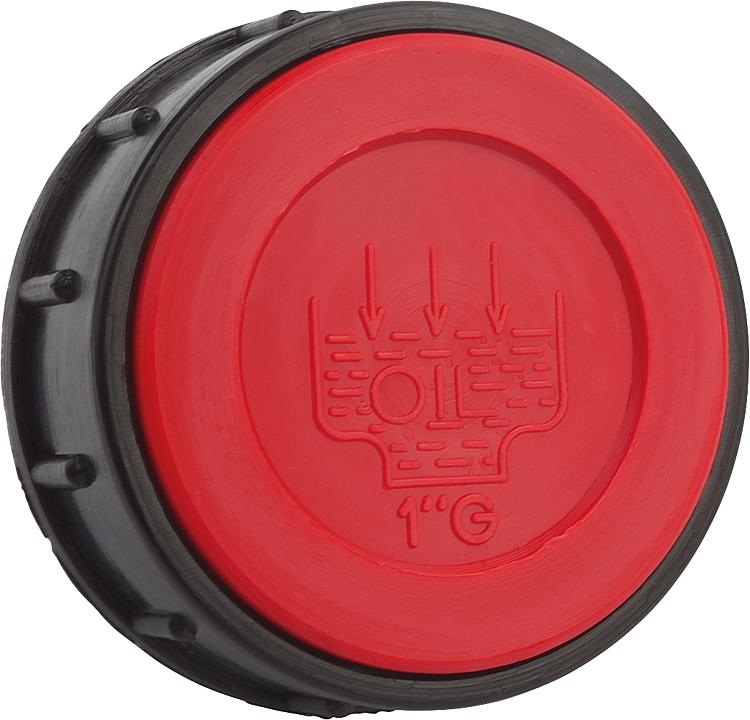

Описание товара/фотография продукта

ОписаниеМатериал:Корпус, крышка из термопласта, полиамида 66.
Воздушный фильтр (только форма B) из полиуретана (пенополиуретан).
Уплотнительное кольцо из резины (нитрильный каучук).Исполнение: Корпус, цвет черный. Крышка, цвет красный. Тонкость фильтрации 60 мкм.Указание:Съемная крышка позволяет чистка воздушного фильтра.

Форма A: без воздушного фильтра
Форма B: с воздушным фильтромДиапазон температур:Термостойкость с маслом до 100 °C.Указание на чертеже:

1) Крышка
2) Воздушный фильтр
3) Уплотнительное кольцо

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0457_B Пробки воздухоотводные резьбовые, форма В, с воздушным фильтром

218 kB

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	D	D1	D2	L	L1	Цена
K0457.236038	B	36	G3/8	23	17	11	по запросу
K0457.241012	B	41	G1/2	28	18	12	по запросу
K0457.247034	B	47	G3/4	33	17	12	по запросу
K0457.252100	B	52	G1	38	20	12	по запросу
K0457.263114	B	63	G1 1/4	49	23	13	по запросу
K0457.263112	B	63	G1 1/2	55	23	13,5	по запросу
K0457.2361615	B	36	M16x1,5	23	17	11	по запросу
K0457.2411815	B	41	M18x1,5	28	17,5	12	по запросу
K0457.2412015	B	41	M20x1,5	28	17,5	12	по запросу
K0457.2412215	B	41	M22x1,5	28	17,5	12	по запросу
