Телескопические направляющие частичное выдвижение, несущая способность до 741 кг
 K2020

Телескопические направляющие частичное выдвижение, несущая...

 назад

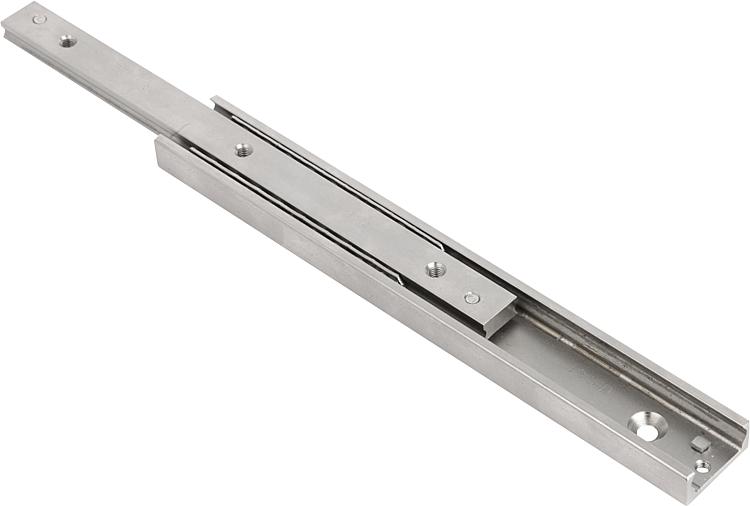

Описание товара/фотография продукта
ОписаниеМатериал:Шина и бегунок, подшипниковая сталь.
Шарики, подшипниковая сталь.Исполнение: Шина и бегунок, оцинкованные.
Дорожки с индуктивной закалкой.
Шарики закаленные.Указание для заказа:Продается поштучно.Указание:Элемент с частичным выдвижением, состоящий из неподвижной направляющей и подвижного бегунка. S одной стороны ползунок может выдвигаться чуть более чем на половину длины направляющей (ход S). После снятия стопорного винта возможно частичное выдвижение с ходом S в обе стороны. Тогда общий ход составляет 2C (ход).
Компактная и простая конструкция обеспечивает очень высокую грузоподъемность.
Максимальная скорость перемещения составляет 0,8 м/с.

Температура эксплуатации от -30 °C до +170 °C.По запросу:Другие варианты длины (модульный размер 80 мм).
Размер 28 до макс. 1170 мм.
Размер 35 до макс. 1490 мм.

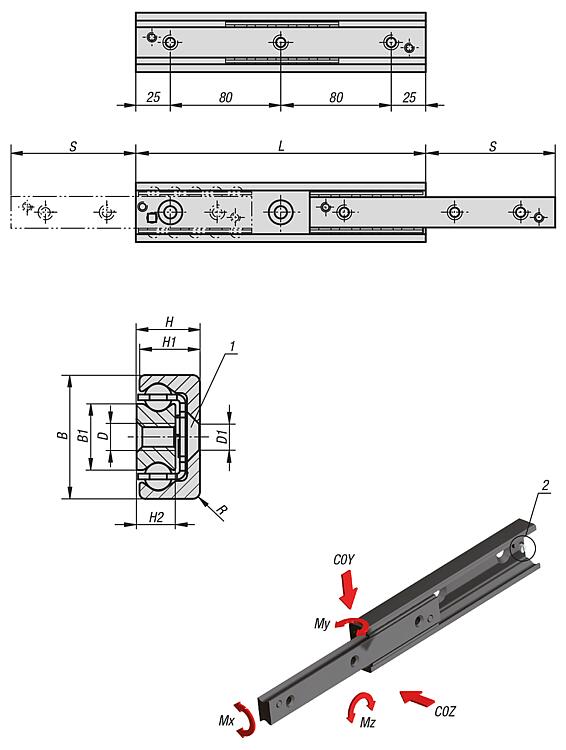

Размер 43 до макс. 1970 мм.Указание на чертеже:
1) для винта с потайной головкой DIN EN ISO 10642
2) стопорный винт
СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.
Спецификация K2020 Телескопические направляющие частичное выдвижение, несущая способность до 741 кг 151 kB

Чертежи

Телескопические направляющие частичное выдвижение, несущая способность до 741 кг

Выбор / фильтр товаров
Номер заказа

РазмерBB1D

D1HH1H2LRХод
S		C0Y
Н		C0Z
Н		Mx
Нм		My
Нм		Mz
Нм		Количество
отверстий		CADПринадл.ЦенаЗаказать
K2020.280290282815M5M51312,257,529011481934134539,61321884 по запросу
K2020.280370282815M5M51312,257,537011902445171150,42133055 по запросу
K2020.280450282815M5M51312,257,545012322955206961,23144496 по запросу
K2020.280530282815M5M51312,257,5530127434662426724356217 по запросу
K2020.280610282815M5M51312,257,561013153986279082,85758218 по запросу
K2020.350290353515,8M6M617161029021592060144246,91462084 по запросу
K2020.350370353515,8M6M617161037022032638184759,92383405 по запросу
K2020.350450353515,8M6M6171610450224732172252733455056 по запросу
K2020.350530353515,8M6M617161053022794282299790,45437757 по запросу
K2020.350610353515,8M6M6171610610232348583401103,571110158 по запросу
K2020.430290434323M8M8222113,52902,51582872201093,82012884 по запросу
K2020.430370434323M8M8222113,53702,520833772364115,93084405 по запросу
K2020.430450434323M8M8222113,54502,524346903283149,25097286 по запросу
K2020.430530434323M8M8222113,55302,527860394227182,476210887 по запросу
K2020.430610434323M8M8222113,56102,531374115188215,6106415218 по запросу
