Барашковый винт

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Ручки, рукоятки
    - Барашковый винт

Описание товара/фотография продукта

ОписаниеМатериал:Сталь (немецкая форма: головка из чугуна, хвостовик из стали) мин. качество 4.6 или нержавеющая сталь A2.Исполнение: Сталь, гальванически оцинкована.

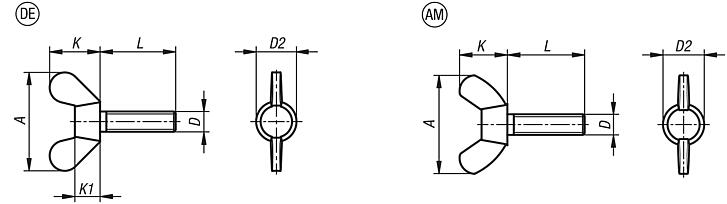

Сталь нержавеющая, без покрытия.Указание:Барашковые винты можно затягивать и (как правило) отвинчивать вручную без инструмента.Указание на чертеже:

DE = немецкая форма, аналогичная DIN 316
AM = американская форма

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K2343 Барашковый винт

147 kB

Чертежи (общий обзор)

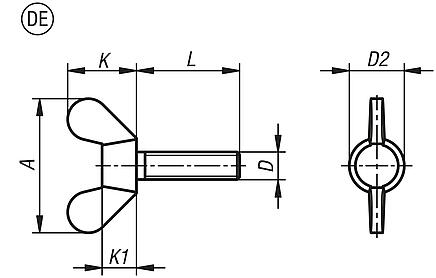

Барашковые винты, форма DE, немецкая форма, аналогичная DIN 316

подробнее

Чертежи

Барашковые винты, форма DE, немецкая форма, аналогичная DIN 316

Выбор / фильтр товаров

Номер заказа	Форма	Материал основы	D	L	A макс.	D2 макс.	K	K1	Цена
K2343.104X8	DE	Сталь	M4	8	20	7	9,5	3,9	по запросу
K2343.104X10	DE	Сталь	M4	10	20	7	9,5	3,9	по запросу
K2343.104X12	DE	Сталь	M4	12	20	7	9,5	3,9	по запросу
K2343.104X16	DE	Сталь	M4	16	20	7	9,5	3,9	по запросу
K2343.104X20	DE	Сталь	M4	20	20	7	9,5	3,9	по запросу
K2343.104X25	DE	Сталь	M4	25	20	7	9,5	3,9	по запросу
K2343.104X30	DE	Сталь	M4	30	20	7	9,5	3,9	по запросу
K2343.105X10	DE	Сталь	M5	10	25	9,5	12	5,3	по запросу
K2343.105X12	DE	Сталь	M5	12	25	9,5	12	5,3	по запросу
K2343.105X16	DE	Сталь	M5	16	25	9,5	12	5,3	по запросу
K2343.105X20	DE	Сталь	M5	20	25	9,5	12	5,3	по запросу
K2343.105X25	DE	Сталь	M5	25	25	9,5	12	5,3	по запросу
K2343.105X30	DE	Сталь	M5	30	25	9,5	12	5,3	по запросу
K2343.105X35	DE	Сталь	M5	35	25	9,5	12	5,3	по запросу
K2343.105X40	DE	Сталь	M5	40	25	9,5	12	5,3	по запросу
K2343.105X50	DE	Сталь	M5	50	25	9,5	12	5,3	по запросу
K2343.106X10	DE	Сталь	M6	10	31,5	11,5	16	6,5	по запросу
K2343.106X12	DE	Сталь	M6	12	31,5	11,5	16	6,5	по запросу
K2343.106X16	DE	Сталь	M6	16	31,5	11,5	16	6,5	по запросу
K2343.106X20	DE	Сталь	M6	20	31,5	11,5	16	6,5	по запросу
K2343.106X25	DE	Сталь	M6	25	31,5	11,5	16	6,5	по запросу
K2343.106X30	DE	Сталь	M6	30	31,5	11,5	16	6,5	по запросу
K2343.106X35	DE	Сталь	M6	35	31,5	11,5	16	6,5	по запросу
K2343.106X40	DE	Сталь	M6	40	31,5	11,5	16	6,5	по запросу
K2343.106X50	DE	Сталь	M6	50	31,5	11,5	16	6,5	по запросу
K2343.108X10	DE	Сталь	M8	10	37	14,5	19	8,3	по запросу
K2343.108X12	DE	Сталь	M8	12	37	14,5	19	8,3	по запросу
K2343.108X16	DE	Сталь	M8	16	37	14,5	19	8,3	по запросу
K2343.108X20	DE	Сталь	M8	20	37	14,5	19	8,3	по запросу
K2343.108X25	DE	Сталь	M8	25	37	14,5	19	8,3	по запросу
K2343.108X30	DE	Сталь	M8	30	37	14,5	19	8,3	по запросу
K2343.108X35	DE	Сталь	M8	35	37	14,5	19	8,3	по запросу
K2343.108X40	DE	Сталь	M8	40	37	14,5	19	8,3	по запросу
K2343.108X50	DE	Сталь	M8	50	37	14,5	19	8,3	по запросу
K2343.108X60	DE	Сталь	M8	60	37	14,5	19	8,3	по запросу
K2343.110X16	DE	Сталь	M10	16	49,5	18,5	24	10	по запросу
K2343.110X20	DE	Сталь	M10	20	49,5	18,5	24	10	по запросу
K2343.110X25	DE	Сталь	M10	25	49,5	18,5	24	10	по запросу
K2343.110X30	DE	Сталь	M10	30	49,5	18,5	24	10	по запросу
K2343.110X40	DE	Сталь	M10	40	49,5	18,5	24	10	по запросу
K2343.110X50	DE	Сталь	M10	50	49,5	18,5	24	10	по запросу
K2343.110X60	DE	Сталь	M10	60	49,5	18,5	24	10	по запросу
K2343.110X70	DE	Сталь	M10	70	49,5	18,5	24	10	по запросу
K2343.112X20	DE	Сталь	M12	20	63,5	21,5	32,3	12	по запросу
K2343.112X25	DE	Сталь	M12	25	63,5	21,5	32,3	12	по запросу
K2343.112X30	DE	Сталь	M12	30	63,5	21,5	32,3	12	по запросу
K2343.112X40	DE	Сталь	M12	40	63,5	21,5	32,3	12	по запросу
K2343.112X50	DE	Сталь	M12	50	63,5	21,5	32,3	12	по запросу
K2343.112X60	DE	Сталь	M12	60	63,5	21,5	32,3	12	по запросу
K2343.112X70	DE	Сталь	M12	70	63,5	21,5	32,3	12	по запросу
K2343.112X80	DE	Сталь	M12	80	63,5	21,5	32,3	12	по запросу

Барашковые винты, форма AM, американская форма

подробнее

Чертежи

Барашковые винты, форма AM, американская форма

Выбор / фильтр товаров

Номер заказа	Форма	Материал основы	D	L	A макс.	D2 макс.	K	Цена
K2343.204X10	AM	Сталь	M4	10	22	9,5	10,5	по запросу
K2343.204X12	AM	Сталь	M4	12	22	9,5	10,5	по запросу
K2343.204X15	AM	Сталь	M4	15	22	9,5	10,5	по запросу
K2343.204X20	AM	Сталь	M4	20	22	9,5	10,5	по запросу
K2343.204X25	AM	Сталь	M4	25	22	9,5	10,5	по запросу
K2343.204X30	AM	Сталь	M4	30	22	9,5	10,5	по запросу
K2343.205X10	AM	Сталь	M5	10	22	9,5	10,5	по запросу
K2343.205X12	AM	Сталь	M5	12	22	9,5	10,5	по запросу
K2343.205X15	AM	Сталь	M5	15	22	9,5	10,5	по запросу
K2343.205X20	AM	Сталь	M5	20	22	9,5	10,5	по запросу
K2343.205X25	AM	Сталь	M5	25	22	9,5	10,5	по запросу
K2343.205X30	AM	Сталь	M5	30	22	9,5	10,5	по запросу
K2343.205X35	AM	Сталь	M5	35	22	9,5	10,5	по запросу
K2343.205X40	AM	Сталь	M5	40	22	9,5	10,5	по запросу
K2343.206X10	AM	Сталь	M6	10	26,8	11,9	12,9	по запросу
K2343.206X12	AM	Сталь	M6	12	26,8	11,9	12,9	по запросу
K2343.206X15	AM	Сталь	M6	15	26,8	11,9	12,9	по запросу
K2343.206X20	AM	Сталь	M6	20	26,8	11,9	12,9	по запросу
K2343.206X25	AM	Сталь	M6	25	26,8	11,9	12,9	по запросу
K2343.206X30	AM	Сталь	M6	30	26,8	11,9	12,9	по запросу
K2343.206X35	AM	Сталь	M6	35	26,8	11,9	12,9	по запросу
K2343.206X40	AM	Сталь	M6	40	26,8	11,9	12,9	по запросу
K2343.206X50	AM	Сталь	M6	50	26,8	11,9	12,9	по запросу
K2343.208X10	AM	Сталь	M8	10	30,3	13,5	14,8	по запросу
K2343.208X12	AM	Сталь	M8	12	30,3	13,5	14,8	по запросу
K2343.208X15	AM	Сталь	M8	15	30,3	13,5	14,8	по запросу
K2343.208X20	AM	Сталь	M8	20	30,3	13,5	14,8	по запросу
K2343.208X25	AM	Сталь	M8	25	30,3	13,5	14,8	по запросу
K2343.208X30	AM	Сталь	M8	30	30,3	13,5	14,8	по запросу
K2343.208X35	AM	Сталь	M8	35	30,3	13,5	14,8	по запросу
K2343.208X40	AM	Сталь	M8	40	30,3	13,5	14,8	по запросу
K2343.208X45	AM	Сталь	M8	45	30,3	13,5	14,8	по запросу
K2343.208X50	AM	Сталь	M8	50	30,3	13,5	14,8	по запросу
K2343.210X15	AM	Сталь	M10	15	35,3	15,3	17,3	по запросу
K2343.210X20	AM	Сталь	M10	20	35,3	15,3	17,3	по запросу
K2343.210X25	AM	Сталь	M10	25	35,3	15,3	17,3	по запросу
K2343.210X30	AM	Сталь	M10	30	35,3	15,3	17,3	по запросу
K2343.210X40	AM	Сталь	M10	40	35,3	15,3	17,3	по запросу
K2343.210X50	AM	Сталь	M10	50	35,3	15,3	17,3	по запросу
K2343.210X60	AM	Сталь	M10	60	35,3	15,3	17,3	по запросу
K2343.212X30	AM	Сталь	M12	30	47,5	20,5	22,5	по запросу
K2343.212X40	AM	Сталь	M12	40	47,5	20,5	22,5	по запросу
K2343.212X50	AM	Сталь	M12	50	47,5	20,5	22,5	по запросу
K2343.212X60	AM	Сталь	M12	60	47,5	20,5	22,5	по запросу
K2343.1204X10	AM	нержавеющая сталь A2	M4	10	22	9,5	10,5	по запросу
K2343.1204X12	AM	нержавеющая сталь A2	M4	12	22	9,5	10,5	по запросу
K2343.1204X16	AM	нержавеющая сталь A2	M4	16	22	9,5	10,5	по запросу
K2343.1204X20	AM	нержавеющая сталь A2	M4	20	22	9,5	10,5	по запросу
K2343.1204X25	AM	нержавеющая сталь A2	M4	25	22	9,5	10,5	по запросу
K2343.1204X30	AM	нержавеющая сталь A2	M4	30	22	9,5	10,5	по запросу
K2343.1205X10	AM	нержавеющая сталь A2	M5	10	22	9,5	10,5	по запросу
K2343.1205X12	AM	нержавеющая сталь A2	M5	12	22	9,5	10,5	по запросу
K2343.1205X16	AM	нержавеющая сталь A2	M5	16	22	9,5	10,5	по запросу
K2343.1205X20	AM	нержавеющая сталь A2	M5	20	22	9,5	10,5	по запросу
K2343.1205X25	AM	нержавеющая сталь A2	M5	25	22	9,5	10,5	по запросу
K2343.1205X30	AM	нержавеющая сталь A2	M5	30	22	9,5	10,5	по запросу
K2343.1205X35	AM	нержавеющая сталь A2	M5	35	22	9,5	10,5	по запросу
K2343.1205X40	AM	нержавеющая сталь A2	M5	40	22	9,5	10,5	по запросу
K2343.1206X10	AM	нержавеющая сталь A2	M6	10	26,8	11,9	12,9	по запросу
K2343.1206X12	AM	нержавеющая сталь A2	M6	12	26,8	11,9	12,9	по запросу
K2343.1206X16	AM	нержавеющая сталь A2	M6	16	26,8	11,9	12,9	по запросу
K2343.1206X20	AM	нержавеющая сталь A2	M6	20	26,8	11,9	12,9	по запросу
K2343.1206X25	AM	нержавеющая сталь A2	M6	25	26,8	11,9	12,9	по запросу
K2343.1206X30	AM	нержавеющая сталь A2	M6	30	26,8	11,9	12,9	по запросу
K2343.1206X35	AM	нержавеющая сталь A2	M6	35	26,8	11,9	12,9	по запросу
K2343.1206X40	AM	нержавеющая сталь A2	M6	40	26,8	11,9	12,9	по запросу
K2343.1206X45	AM	нержавеющая сталь A2	M6	45	26,8	11,9	12,9	по запросу
K2343.1206X50	AM	нержавеющая сталь A2	M6	50	26,8	11,9	12,9	по запросу
K2343.1208X10	AM	нержавеющая сталь A2	M8	10	30,3	13,5	14,8	по запросу
K2343.1208X12	AM	нержавеющая сталь A2	M8	12	30,3	13,5	14,8	по запросу
K2343.1208X16	AM	нержавеющая сталь A2	M8	16	30,3	13,5	14,8	по запросу
K2343.1208X20	AM	нержавеющая сталь A2	M8	20	30,3	13,5	14,8	по запросу
K2343.1208X25	AM	нержавеющая сталь A2	M8	25	30,3	13,5	14,8	по запросу
K2343.1208X30	AM	нержавеющая сталь A2	M8	30	30,3	13,5	14,8	по запросу
K2343.1208X35	AM	нержавеющая сталь A2	M8	35	30,3	13,5	14,8	по запросу
K2343.1208X40	AM	нержавеющая сталь A2	M8	40	30,3	13,5	14,8	по запросу
K2343.1208X45	AM	нержавеющая сталь A2	M8	45	30,3	13,5	14,8	по запросу
K2343.1208X50	AM	нержавеющая сталь A2	M8	50	30,3	13,5	14,8	по запросу
K2343.1210X16	AM	нержавеющая сталь A2	M10	16	35,3	15,3	17,3	по запросу
K2343.1210X20	AM	нержавеющая сталь A2	M10	20	35,3	15,3	17,3	по запросу
K2343.1210X25	AM	нержавеющая сталь A2	M10	25	35,3	15,3	17,3	по запросу
K2343.1210X30	AM	нержавеющая сталь A2	M10	30	35,3	15,3	17,3	по запросу
K2343.1210X40	AM	нержавеющая сталь A2	M10	40	35,3	15,3	17,3	по запросу
K2343.1210X45	AM	нержавеющая сталь A2	M10	45	35,3	15,3	17,3	по запросу
K2343.1210X50	AM	нержавеющая сталь A2	M10	50	35,3	15,3	17,3	по запросу
K2343.1210X60	AM	нержавеющая сталь A2	M10	60	35,3	15,3	17,3	по запросу
