Опоры из стали или нержавеющей стали, форма B

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Опоры
    - Опоры из стали или нержавеющей стали
      - Опоры из стали или нержавеющей стали, форма B

Описание товара/фотография продукта

ОписаниеМатериал:Опорный диск и винторезный шпиндель из стали или нержавеющей стали.
Резиновая накладка (нитрильный каучук) 80 по Шору.Исполнение: Опорный диск и установочный винт из оцинкованной стали.
Опорный диск из нержавеющей стали, полированный.
Установочный винт из нержавеющей стали, чистый.
Резиновая пластина, вулканизированная, цвет: черный.

Указание:Опоры из стали или нержавеющей стали с вращающимся ходовым винтом и резиновой установочной поверхностью. Массивная резиновая накладка прочно соединена с зажимной шайбой посредством вулканизации. У резиновой накладки отличное сцепление с опорной поверхностью. Она действует как средство изоляции механического шума и затрудняет передачу колебаний и толчков на опору.

Указанные в таблице значения нагрузки получены в результате ряда испытаний, в ходе которых на центр ходового винта вертикально по отношению к диску накладывался статичный груз. Радиально воздействующие силы, подобные тем, что возникают при вибрациях или тряске, влияют на допустимую нагрузку и не учитывались при вычислении указанных значений.

Для ножек из нержавеющей стали раствор ключа выполнен в виде хвостовика с квадратом (начиная от размера ходового винта M16).

Поставка с подходящей гайкой.По запросу:

Установочный винт, нержавеющая сталь 1.4401.

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0739_B Опоры из стали или нержавеющей стали, форма B

109 kB

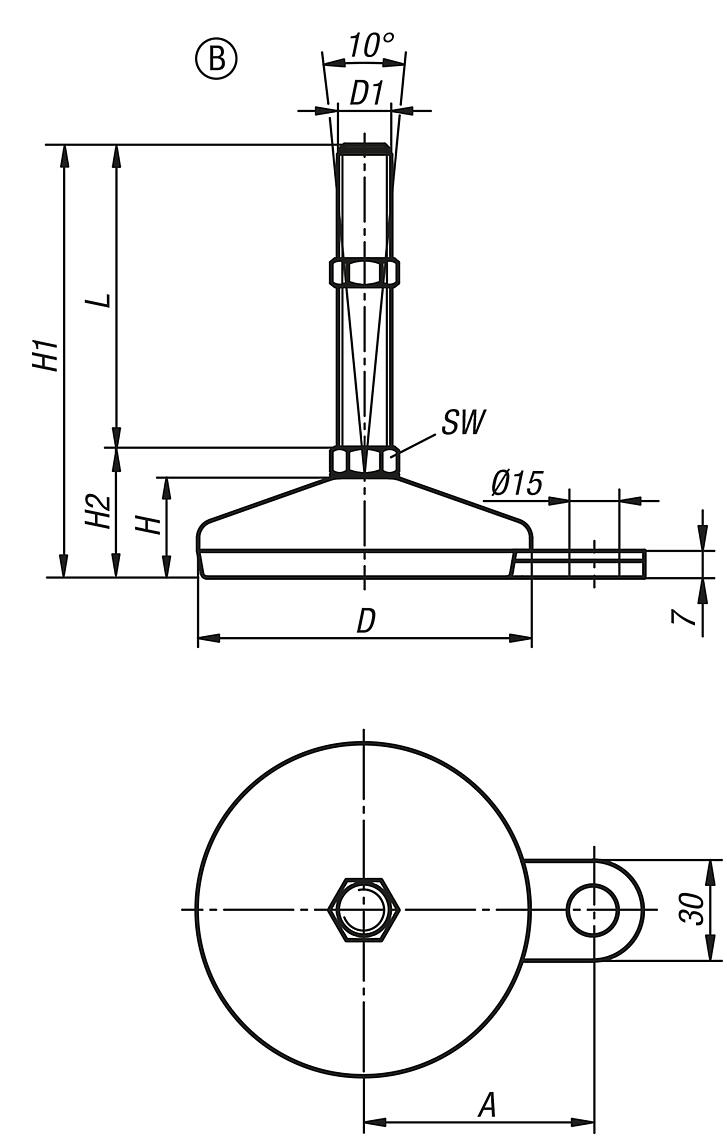

Чертежи

Выбор / фильтр товаров

Номер заказа	Форма	Материал основы	A	D	D1	H	H1	H2	SW	L	Допустимая нагрузка макс., кН (только при статической нагрузке)	Цена
K0739.2106010X100	B	Сталь	45	60	M10	22	132	32	14	100	7	по запросу
K0739.2106010X50	B	Сталь	45	60	M10	22	82	32	14	50	7	по запросу
K0739.2106012X100	B	Сталь	45	60	M12	22	132	32	14	100	7	по запросу
K0739.2106012X150	B	Сталь	45	60	M12	22	182	32	14	150	7	по запросу
K0739.2106012X50	B	Сталь	45	60	M12	22	82	32	14	50	7	по запросу
K0739.2106014X100	B	Сталь	45	60	M14	22	132	32	14	100	7	по запросу
K0739.2106014X150	B	Сталь	45	60	M14	22	182	32	14	150	7	по запросу
K0739.2106014X50	B	Сталь	45	60	M14	22	82	32	14	50	7	по запросу
K0739.2106016X100	B	Сталь	45	60	M16	22	132	32	16	100	7	по запросу
K0739.2106016X150	B	Сталь	45	60	M16	22	182	32	16	150	7	по запросу
K0739.2106016X200	B	Сталь	45	60	M16	22	232	32	16	200	7	по запросу
K0739.2106016X75	B	Сталь	45	60	M16	22	107	32	16	75	7	по запросу
K0739.2106020X100	B	Сталь	45	60	M20	22	133	33	20	100	7	по запросу
K0739.2106020X150	B	Сталь	45	60	M20	22	183	33	20	150	7	по запросу
K0739.2106020X200	B	Сталь	45	60	M20	22	233	33	20	200	7	по запросу
K0739.2106020X250	B	Сталь	45	60	M20	22	283	33	20	250	7	по запросу
K0739.2106020X75	B	Сталь	45	60	M20	22	108	33	20	75	7	по запросу
K0739.2108010X100	B	Сталь	54	80	M10	25	135	35	14	100	10	по запросу
K0739.2108010X50	B	Сталь	54	80	M10	25	85	35	14	50	10	по запросу
K0739.2108012X100	B	Сталь	54	80	M12	25	135	35	14	100	10	по запросу
K0739.2108012X150	B	Сталь	54	80	M12	25	185	35	14	150	10	по запросу
K0739.2108012X50	B	Сталь	54	80	M12	25	85	35	14	50	10	по запросу
K0739.2108014X100	B	Сталь	54	80	M14	25	135	35	14	100	10	по запросу
K0739.2108014X150	B	Сталь	54	80	M14	25	185	35	14	150	10	по запросу
K0739.2108014X50	B	Сталь	54	80	M14	25	85	35	14	50	10	по запросу
K0739.2108016X100	B	Сталь	54	80	M16	25	135	35	16	100	10	по запросу
K0739.2108016X150	B	Сталь	54	80	M16	25	185	35	16	150	10	по запросу
K0739.2108016X200	B	Сталь	54	80	M16	25	111	35	16	200	10	по запросу
K0739.2108016X75	B	Сталь	54	80	M16	25	110	35	16	75	10	по запросу
K0739.2108020X100	B	Сталь	54	80	M20	25	136	36	20	100	10	по запросу
K0739.2108020X150	B	Сталь	54	80	M20	25	186	36	20	150	10	по запросу
K0739.2108020X200	B	Сталь	54	80	M20	25	236	36	20	200	10	по запросу
K0739.2108020X75	B	Сталь	54	80	M20	25	111	36	20	75	10	по запросу
K0739.2108024X100	B	Сталь	54	80	M24	25	136	36	24	100	10	по запросу
K0739.2108024X150	B	Сталь	54	80	M24	25	186	36	24	150	10	по запросу
K0739.2108024X200	B	Сталь	54	80	M24	25	236	36	24	200	10	по запросу
K0739.2108024X75	B	Сталь	54	80	M24	25	111	36	24	75	10	по запросу
K0739.2110016X100	B	Сталь	69	100	M16	28	137,5	37,5	16	100	15	по запросу
K0739.2110016X150	B	Сталь	69	100	M16	28	187,5	37,5	16	150	15	по запросу
K0739.2110016X200	B	Сталь	69	100	M16	28	237,5	37,5	16	200	15	по запросу
K0739.2110016X75	B	Сталь	69	100	M16	28	112,5	37,5	16	75	15	по запросу
K0739.2110020X100	B	Сталь	69	100	M20	28	138,5	38,5	20	100	15	по запросу
K0739.2110020X150	B	Сталь	69	100	M20	28	188,5	38,5	20	150	15	по запросу
K0739.2110020X200	B	Сталь	69	100	M20	28	238,5	38,5	20	200	15	по запросу
K0739.2110020X250	B	Сталь	69	100	M20	28	288,5	38,5	20	250	15	по запросу
K0739.2110020X75	B	Сталь	69	100	M20	28	113,5	38,5	20	75	15	по запросу
K0739.2110024X100	B	Сталь	69	100	M24	28	138,5	38,5	24	100	15	по запросу
K0739.2110024X150	B	Сталь	69	100	M24	28	188,5	38,5	24	150	15	по запросу
K0739.2110024X200	B	Сталь	69	100	M24	28	238,5	38,5	24	200	15	по запросу
K0739.2110024X250	B	Сталь	69	100	M24	28	288,5	38,5	24	250	15	по запросу
K0739.2206010X100	B	нержавеющая сталь	45	60	M10	22	132	32	14	100	7	по запросу
K0739.2206010X125	B	нержавеющая сталь	45	60	M10	22	157	32	14	125	7	по запросу
K0739.2206010X50	B	нержавеющая сталь	45	60	M10	22	82	32	14	50	7	по запросу
K0739.2206010X75	B	нержавеющая сталь	45	60	M10	22	107	32	14	75	7	по запросу
K0739.2206012X100	B	нержавеющая сталь	45	60	M12	22	132	32	14	100	7	по запросу
K0739.2206012X125	B	нержавеющая сталь	45	60	M12	22	157	32	14	125	7	по запросу
K0739.2206012X150	B	нержавеющая сталь	45	60	M12	22	182	32	14	150	7	по запросу
K0739.2206012X50	B	нержавеющая сталь	45	60	M12	22	82	32	14	50	7	по запросу
K0739.2206012X75	B	нержавеющая сталь	45	60	M12	22	107	32	14	75	7	по запросу
K0739.2206014X100	B	нержавеющая сталь	45	60	M14	22	132	32	14	100	7	по запросу
K0739.2206014X125	B	нержавеющая сталь	45	60	M14	22	157	32	14	125	7	по запросу
K0739.2206014X150	B	нержавеющая сталь	45	60	M14	22	182	32	14	150	7	по запросу
K0739.2206014X175	B	нержавеющая сталь	45	60	M14	22	207	32	14	175	7	по запросу
K0739.2206014X75	B	нержавеющая сталь	45	60	M14	22	107	32	14	75	7	по запросу
K0739.2206016X100	B	нержавеющая сталь	45	60	M16	22	135	35	13	100	7	по запросу
K0739.2206016X125	B	нержавеющая сталь	45	60	M16	22	160	35	13	125	7	по запросу
K0739.2206016X150	B	нержавеющая сталь	45	60	M16	22	185	35	13	150	7	по запросу
K0739.2206016X175	B	нержавеющая сталь	45	60	M16	22	210	35	13	175	7	по запросу
K0739.2206016X200	B	нержавеющая сталь	45	60	M16	22	235	35	13	200	7	по запросу
K0739.2206016X75	B	нержавеющая сталь	45	60	M16	22	110	35	13	75	7	по запросу
K0739.2206020X100	B	нержавеющая сталь	45	60	M20	22	135	35	17	100	7	по запросу
K0739.2206020X125	B	нержавеющая сталь	45	60	M20	22	160	35	17	125	7	по запросу
K0739.2206020X150	B	нержавеющая сталь	45	60	M20	22	185	35	17	150	7	по запросу
K0739.2206020X175	B	нержавеющая сталь	45	60	M20	22	210	35	17	175	7	по запросу
K0739.2206020X200	B	нержавеющая сталь	45	60	M20	22	235	35	17	200	7	по запросу
K0739.2206020X225	B	нержавеющая сталь	45	60	M20	22	260	35	17	225	7	по запросу
K0739.2206020X250	B	нержавеющая сталь	45	60	M20	22	285	35	17	250	7	по запросу
K0739.2206020X75	B	нержавеющая сталь	45	60	M20	22	110	35	17	75	7	по запросу
K0739.2208010X100	B	нержавеющая сталь	54	80	M10	25	135	35	14	100	10	по запросу
K0739.2208010X125	B	нержавеющая сталь	54	80	M10	25	160	35	14	125	10	по запросу
K0739.2208010X50	B	нержавеющая сталь	54	80	M10	25	85	35	14	50	10	по запросу
K0739.2208010X75	B	нержавеющая сталь	54	80	M10	25	110	35	14	75	10	по запросу
K0739.2208012X100	B	нержавеющая сталь	54	80	M12	25	135	35	14	100	10	по запросу
K0739.2208012X125	B	нержавеющая сталь	54	80	M12	25	160	35	14	125	10	по запросу
K0739.2208012X150	B	нержавеющая сталь	54	80	M12	25	185	35	14	150	10	по запросу
K0739.2208012X50	B	нержавеющая сталь	54	80	M12	25	85	35	14	50	10	по запросу
K0739.2208012X75	B	нержавеющая сталь	54	80	M12	25	110	35	14	75	10	по запросу
K0739.2208014X100	B	нержавеющая сталь	54	80	M14	25	135	35	14	100	10	по запросу
K0739.2208014X125	B	нержавеющая сталь	54	80	M14	25	160	35	14	125	10	по запросу
K0739.2208014X150	B	нержавеющая сталь	54	80	M14	25	185	35	14	150	10	по запросу
K0739.2208014X175	B	нержавеющая сталь	54	80	M14	25	210	35	14	175	10	по запросу
K0739.2208014X75	B	нержавеющая сталь	54	80	M14	25	110	35	14	75	10	по запросу
K0739.2208016X100	B	нержавеющая сталь	54	80	M16	25	135	35	13	100	10	по запросу
K0739.2208016X125	B	нержавеющая сталь	54	80	M16	25	160	35	13	125	10	по запросу
K0739.2208016X150	B	нержавеющая сталь	54	80	M16	25	185	35	13	150	10	по запросу
K0739.2208016X175	B	нержавеющая сталь	54	80	M16	25	210	35	13	175	10	по запросу
K0739.2208016X200	B	нержавеющая сталь	54	80	M16	25	238	38	13	200	10	по запросу
K0739.2208016X75	B	нержавеющая сталь	54	80	M16	25	110	35	13	75	10	по запросу
K0739.2208020X100	B	нержавеющая сталь	54	80	M20	25	138	38	17	100	10	по запросу
K0739.2208020X125	B	нержавеющая сталь	54	80	M20	25	163	38	17	125	10	по запросу
K0739.2208020X150	B	нержавеющая сталь	54	80	M20	25	188	38	17	150	10	по запросу
K0739.2208020X175	B	нержавеющая сталь	54	80	M20	25	213	38	17	175	10	по запросу
K0739.2208020X200	B	нержавеющая сталь	54	80	M20	25	238	38	17	200	10	по запросу
K0739.2208020X225	B	нержавеющая сталь	54	80	M20	25	263	38	17	225	10	по запросу
K0739.2208020X250	B	нержавеющая сталь	54	80	M20	25	288	38	17	250	10	по запросу
K0739.2208020X75	B	нержавеющая сталь	54	80	M20	25	113	38	17	75	10	по запросу
K0739.2208024X100	B	нержавеющая сталь	54	80	M24	25	140	40	20	100	10	по запросу
K0739.2208024X125	B	нержавеющая сталь	54	80	M24	25	165	40	20	125	10	по запросу
K0739.2208024X150	B	нержавеющая сталь	54	80	M24	25	190	40	20	150	10	по запросу
K0739.2208024X175	B	нержавеющая сталь	54	80	M24	25	215	40	20	175	10	по запросу
K0739.2208024X200	B	нержавеющая сталь	54	80	M24	25	240	40	20	200	10	по запросу
K0739.2208024X225	B	нержавеющая сталь	54	80	M24	25	265	40	20	225	10	по запросу
K0739.2208024X250	B	нержавеющая сталь	54	80	M24	25	290	40	20	250	10	по запросу
K0739.2208024X75	B	нержавеющая сталь	54	80	M24	25	115	40	20	75	10	по запросу
K0739.2210016X100	B	нержавеющая сталь	69	100	M16	28	142	42	13	100	15	по запросу
K0739.2210016X125	B	нержавеющая сталь	69	100	M16	28	167	42	13	125	15	по запросу
K0739.2210016X150	B	нержавеющая сталь	69	100	M16	28	192	42	13	150	15	по запросу
K0739.2210016X175	B	нержавеющая сталь	69	100	M16	28	217	42	13	175	15	по запросу
K0739.2210016X200	B	нержавеющая сталь	69	100	M16	28	242	42	13	200	15	по запросу
K0739.2210016X75	B	нержавеющая сталь	69	100	M16	28	117	42	13	75	15	по запросу
K0739.2210020X100	B	нержавеющая сталь	69	100	M20	30	143	43	17	100	15	по запросу
K0739.2210020X125	B	нержавеющая сталь	69	100	M20	30	168	43	17	125	15	по запросу
K0739.2210020X150	B	нержавеющая сталь	69	100	M20	30	193	43	17	150	15	по запросу
K0739.2210020X175	B	нержавеющая сталь	69	100	M20	30	218	43	17	175	15	по запросу
K0739.2210020X200	B	нержавеющая сталь	69	100	M20	30	243	43	17	200	15	по запросу
K0739.2210020X225	B	нержавеющая сталь	69	100	M20	28	267	42	17	225	15	по запросу
K0739.2210020X250	B	нержавеющая сталь	69	100	M20	28	292	42	17	250	15	по запросу
K0739.2210020X75	B	нержавеющая сталь	69	100	M20	30	118	43	17	75	15	по запросу
K0739.2210024X100	B	нержавеющая сталь	69	100	M24	30	144	44	20	100	15	по запросу
K0739.2210024X125	B	нержавеющая сталь	69	100	M24	30	169	44	20	125	15	по запросу
K0739.2210024X150	B	нержавеющая сталь	69	100	M24	30	194	44	20	150	15	по запросу
K0739.2210024X175	B	нержавеющая сталь	69	100	M24	30	219	44	20	175	15	по запросу
K0739.2210024X200	B	нержавеющая сталь	69	100	M24	30	244	44	20	200	15	по запросу
K0739.2210024X225	B	нержавеющая сталь	69	100	M24	28	269	44	20	225	15	по запросу
K0739.2210024X250	B	нержавеющая сталь	69	100	M24	28	294	44	20	250	15	по запросу
