Пусковой механизм из цинка

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Натяжные защелки, защелки, стопоры
    - Защелки
      - Пусковой механизм из цинка

Описание товара/фотография продукта

ОписаниеМатериал:Рукоятка и корпус из цинкового сплава.Исполнение: Рукоятка и корпус черные или с порошковым серебристым покрытием.Указание:Клапаны, крышки, кожухи или двери управляются удаленно нажатием ручки и открываются невидимо с помощью гибкого троса.
Запираемые пусковые механизмы поставляются с двумя ключами. Ключ вынимается в двух положениях («открыто» и «закрыто»). Закрытие равнозначное, т. е. каждый замок можно открыть одним и тем же ключом.
Гибкий трос и крепежные болты не входят в комплект поставки.Применение:Пусковые механизмы используются в тех случаях, когда управление осложняется недоступностью строительного пространства или требуется дистанционное управление по причинам эргономики и безопасности.Монтаж:Форма A: обратная сторона посредством самонарезающих болтов M3.
Форма B: передняя сторона.Преимущества:Дистанционное управление возможно в недоступных зонах.
Положение срабатывания можно оптимизировать из соображений эргономики.
Срабатывание возможно даже при необходимых безопасных расстояниях.Принадлежности:Гибкий трос K1646.Указание на чертеже:

1) Присоединение гибкого троса

Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1481 Пусковой механизм из цинка

338 kB

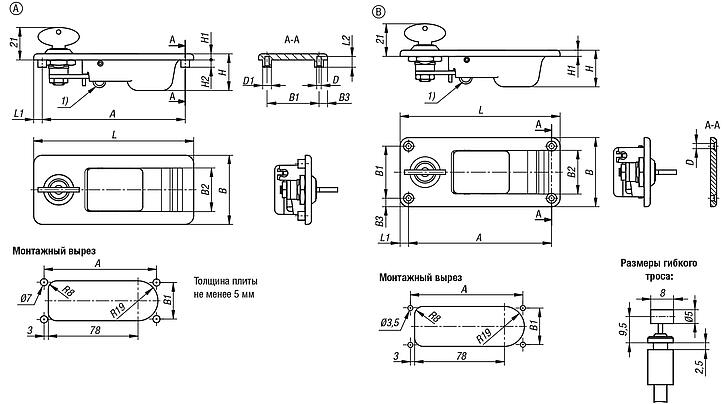

Чертежи

Выбор / фильтр товаров

Номер заказа	Исполнение 1	Форма	Цвет основы	Цвет компонента	A	B	B1	B2	B3	D	D1	H	H2	L	L1	L2	монтаж	Цена
K1481.2111114511	с замком	A	черный	черный	99	47,9	36	30,1	6	2,65	6	25,5	5	110,9	6	7,4	Монтаж сзади	по запросу
K1481.2101114511	с замком	B	черный	черный	99	47,9	36	30,1	6	3,4	-	25,5	-	110,9	6	-	Монтаж спереди	по запросу
K1481.2011114511	без замка	A	черный	черный	99	47,9	36	30,1	6	2,65	6	25,5	5	110,9	6	7,4	Монтаж сзади	по запросу
K1481.2001114511	без замка	B	черный	черный	99	47,9	36	30,1	6	3,4	-	25,5	-	110,9	6	-	Монтаж спереди	по запросу
K1481.2111114522	с замком	A	серебристый	серебристый	99	47,9	36	30,1	6	2,65	6	25,5	5	110,9	6	7,4	Монтаж сзади	по запросу
K1481.2101114522	с замком	B	серебристый	серебристый	99	47,9	36	30,1	6	3,4	-	25,5	-	110,9	6	-	Монтаж спереди	по запросу
K1481.2011114522	без замка	A	серебристый	серебристый	99	47,9	36	30,1	6	2,65	6	25,5	5	110,9	6	7,4	Монтаж сзади	по запросу
K1481.2001114522	без замка	B	серебристый	серебристый	99	47,9	36	30,1	6	3,4	-	25,5	-	110,9	6	-	Монтаж спереди	по запросу
K1481.2111114512	с замком	A	черный	серебристый	99	47,9	36	30,1	6	2,65	6	25,5	5	110,9	6	7,4	Монтаж сзади	по запросу
K1481.2101114512	с замком	B	черный	серебристый	99	47,9	36	30,1	6	3,4	-	25,5	-	110,9	6	-	Монтаж спереди	по запросу
K1481.2011114512	без замка	A	черный	серебристый	99	47,9	36	30,1	6	2,65	6	25,5	5	110,9	6	7,4	Монтаж сзади	по запросу
K1481.2001114512	без замка	B	черный	серебристый	99	47,9	36	30,1	6	3,4	-	25,5	-	110,9	6	-	Монтаж спереди	по запросу
K1481.2111114521	с замком	A	серебристый	черный	99	47,9	36	30,1	6	2,65	6	25,5	5	110,9	6	7,4	Монтаж сзади	по запросу
K1481.2101114521	с замком	B	серебристый	черный	99	47,9	36	30,1	6	3,4	-	25,5	-	110,9	6	-	Монтаж спереди	по запросу
K1481.2011114521	без замка	A	серебристый	черный	99	47,9	36	30,1	6	2,65	6	25,5	5	110,9	6	7,4	Монтаж сзади	по запросу
K1481.2001114521	без замка	B	серебристый	черный	99	47,9	36	30,1	6	3,4	-	25,5	-	110,9	6	-	Монтаж спереди	по запросу
