K2048Зажим эксцентриковый из стали |
назад |
|
|
ОписаниеМатериал:Углеродистая сталь.Исполнение: вороненная.Указание:Размер A обозначает расстояние от заготовки до середины резьбы (зажимной винт).
Чтобы свести до минимума появление царапин на заготовке, рекомендуется форма B с зажимной пластиной.Преимущества:- Компактное исполнение

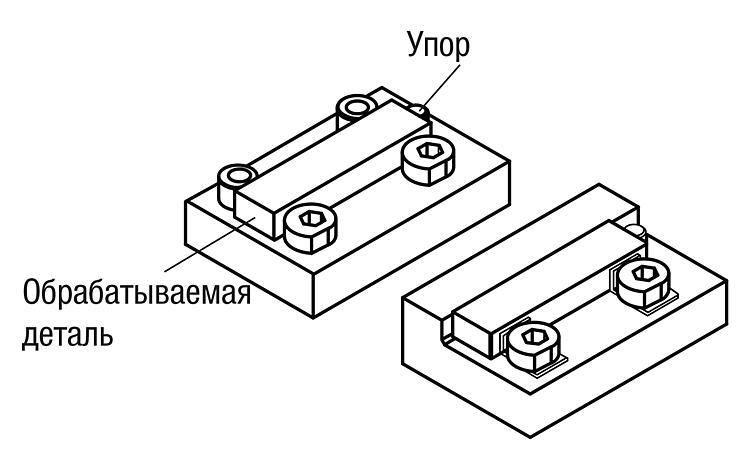

- Быстрый и простой зажим сборочных деталей
Принадлежности:Пластина зажимная K2050.Указание на чертеже: СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|

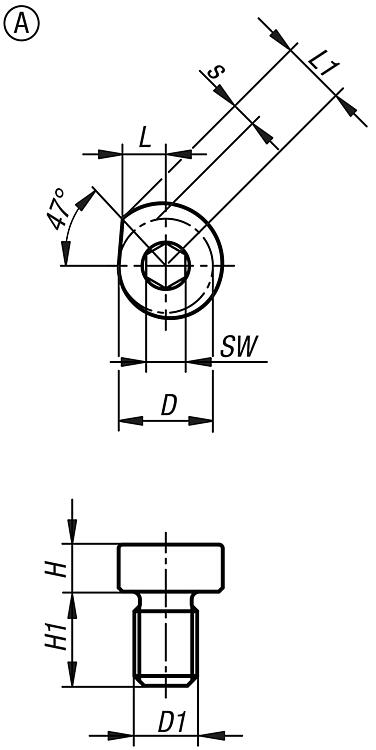

Зажим эксцентриковый из стали, форма А |
подробнее |
| Номер заказа | Форма | Тип формы | A | D | D1 | H | H1 | L | L1 | Ход
S | SW | Зажимное
усилие,
кН | Момент
затяжки
макс. Нм | CAD | Принадл. | Цена | Заказать |
|---|
| K2048.060 | A | - | 5,9 | 10 | M6 | 5 | 9 | 5 | 6,8 | 1,8 | 4 | 2,2 | 7,4 |  | | по запросу | | | K2048.080 | A | - | 7,1 | 12 | M8 | 6 | 12 | 6 | 8,2 | 2,2 | 5 | 4,7 | 18 | | | по запросу | | | K2048.100 | A | - | 8,3 | 14 | M10 | 7 | 15 | 7 | 9,5 | 2,5 | 6 | 7,9 | 35 | | | по запросу | | | K2048.120 | A | - | 9,5 | 16 | M12 | 8 | 18 | 8 | 10,9 | 2,9 | 8 | 14 | 60 | | | по запросу | |
|
Зажим эксцентриковый из стали, форма В |
подробнее |
| Номер заказа | Форма | Тип формы | A | B | D | D1 | H | H1 | H2 | L | L1 | L2 | L3 | Ход
S | SW | Зажимное
усилие,
кН | Момент
затяжки
макс. Нм | CAD | Принадл. | Цена | Заказать |
|---|
| K2048.061 | B | - | 5,9 | 10 | 10 | M6 | 5 | 9 | 6 | 5 | 6,8 | 1 | 13 | 1,8 | 4 | 2,2 | 7,4 | | | по запросу | | | K2048.081 | B | - | 7,1 | 12 | 12 | M8 | 6 | 12 | 7 | 6 | 8,2 | 1 | 15,5 | 2,2 | 5 | 4,7 | 18 | | | по запросу | | | K2048.101 | B | - | 8,3 | 14 | 14 | M10 | 7 | 15 | 8 | 7 | 9,5 | 1 | 18 | 2,5 | 6 | 7,9 | 35 | | | по запросу | | | K2048.121 | B | - | 9,5 | 16 | 16 | M12 | 8 | 18 | 9 | 8 | 10,9 | 1 | 20 | 2,9 | 8 | 14 | 60 | | | по запросу | |
|
