K1167Зажимы клиновидные из стали, с наклонными поверхностями |
назад |
|

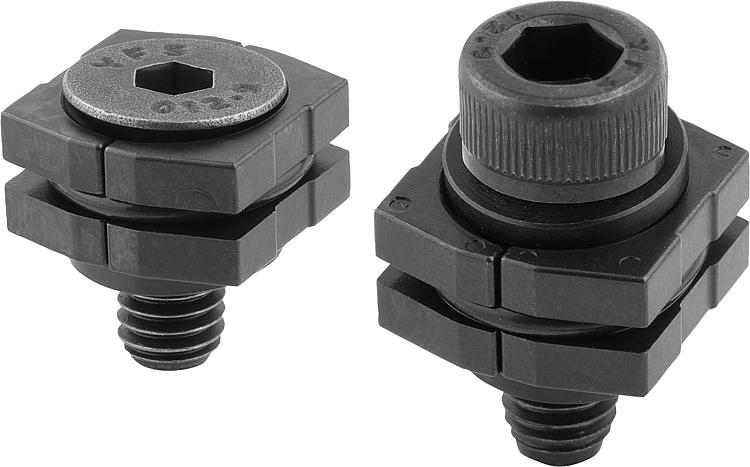

Описание товара/фотография продукта |
|
|
ОписаниеМатериал:Углеродистая сталь.Исполнение: Зажимные кулачки закаленные (твердость 33-39 HRC) и вороненые.Указание:Зажимы клиновые в соответствии со своим принципом действия предназначены для многократного зажима.
Благодаря поверхностям клиновой формы достигаются высокие зажимные усилия.
Зажимы клиновые могут на выбор заказываться с винтом с цилиндрической головкой или с винтом с потайной головкой.
Зажим клиновой с ходом вниз.Указание на чертеже:Размер L при величине размера ≤A.
Размер H при величине размера ≥A.
1) Уплотнительное кольцо СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|

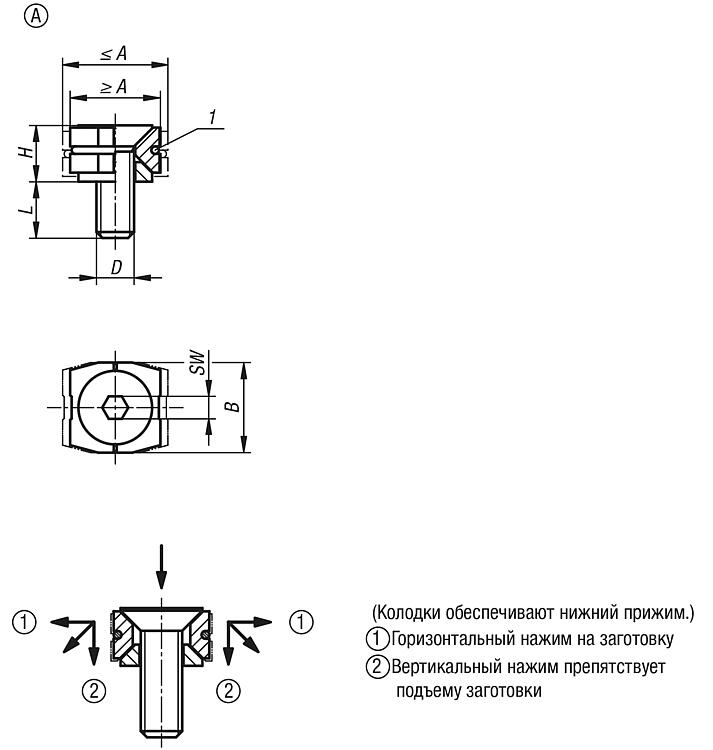

Зажимы клиновидные из стали, с наклонными поверхностями, с болтом с потайной головкой, форма А |
подробнее |
| Номер заказа | Форма | A
мин. | A
макс. | B | D | H | L | SW | Зажимное
усилие
макс.,кН | Момент
затяжки
макс. Нм | CAD | Принадл. | Цена | Заказать |
|---|
| K1167.11205 | A | 12 | 14 | 12 | M5X15 | 7,5 | 9,5 | 3 | 2 | 4,3 |  | | по запросу | | | K1167.11506 | A | 15 | 17 | 14,8 | M6X16 | 8,7 | 9,3 | 4 | 3,5 | 7,3 | | | по запросу | | | K1167.11808 | A | 18,5 | 21,5 | 18,4 | M8X20 | 11,8 | 11,3 | 5 | 5 | 18 | | | по запросу | |
|

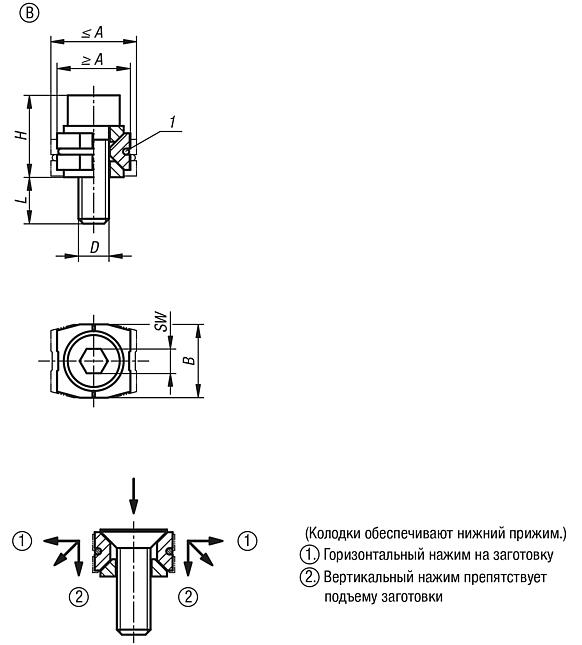

Зажимы клиновидные из стали, с наклонными поверхностями, с винтом с цилиндрической головкой, форма B |
подробнее |
| Номер заказа | Форма | A
мин. | A
макс. | B | D | H | L | SW | Зажимное
усилие
макс.,кН | Момент
затяжки
макс. Нм | CAD | Принадл. | Цена | Заказать |
|---|
| K1167.21205 | B | 12 | 14 | 12 | M5X16 | 13,4 | 9,6 | 4 | 3 | 5,4 | | | по запросу | | | K1167.21506 | B | 15 | 17 | 14,8 | M6X18 | 15,8 | 10,2 | 5 | 4,5 | 9,1 | | | по запросу | | | K1167.21808 | B | 18,5 | 21,5 | 18,4 | M8X25 | 21,2 | 14,9 | 6 | 9 | 22 | | | по запросу | |
|
