Описание товара/фотография продукта

ОписаниеМатериал:Втулка и кулачок, инструментальная сталь.
Ручка, улучшенная сталь.
Круглая ручка, дуропласт PF 31.Исполнение: Втулка и кулачок, закаленные, вороненые.
Ручка, вороненая.
Кнопка шара, черная.Указание:* Для макс. толщины заготовок см. зажимной кулачок K0910 (размер C).
** Допустимое усилие на рукоятке.Принадлежности:Стандартные ручки K0915.
Ручка с резьбовым креплением с ограничением крутящего момента K0916.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0910 Зажим натяжной

224 kB

Техническая информация

59,8 kB

Диаграммы эксплуатационных характеристик

45,6 kB

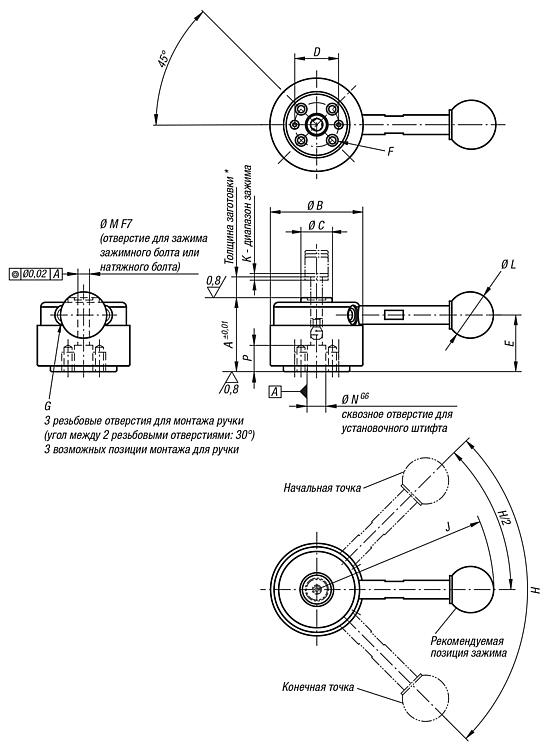

Чертежи

Выбор / фильтр товаров

Номер заказа	Исполнение	A	B	C	D	E	F	G	H	J	K	L	M	N	P	Зажимное усилие Н	Рекомендованный допуск для толщины заготовки	Усилие от руки FH - Н	Крепежная сила Н	Цена
K0910.324000	без ручки	32	40	13,5	18	24,5	M4x8	M5	90°	-	1,5	-	5	8	10	900	±0,3*	150**	2000	по запросу
K0910.324001	с ручкой	32	40	13,5	18	24,5	M4x8	M5	90°	76,5	1,5	20	5	8	10	900	±0,3*	150**	2000	по запросу
K0910.405000	без ручки	40	50	18	25	30,7	M6x9	M6	110°	-	2	-	8	12	13	2500	±0,5*	200**	5500	по запросу
K0910.405001	с ручкой	40	50	18	25	30,7	M6x9	M6	110°	111,5	2	25	8	12	13	2500	±0,5*	200**	5500	по запросу
