K09395-осевое натяжное устройство для плит с растровой сеткой |
назад |
|
Описание товара/фотография продукта |
|
|
ОписаниеМатериал:Опорные пластины и кулачки, цементируемая сталь.
Накладные планки, сталь.
Зажимные кулачки, специальная сталь.
Вывод, инструментальная сталь.Исполнение: Опорные пластины и кулачки из черненой стали.
Накладные планки из закаленной стали, светлые.
Зажимные кулачки, светлые.

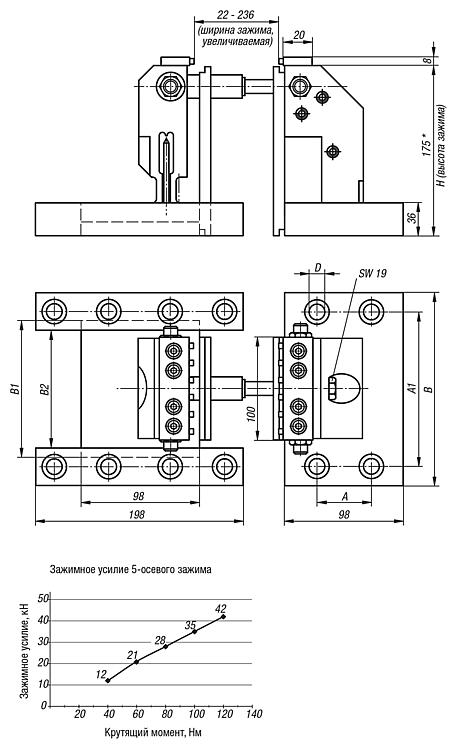

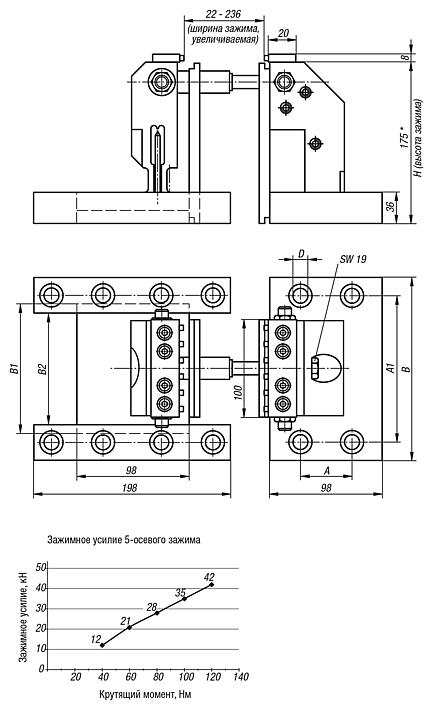

Вывод из закаленной стали, светлый.Указание:5-осевой зажим для монтажа на пластине с растром. Система зажимов позволяет производить 5-стороннюю обработку без повреждения кромки при глубине зажима не более 8 мм. Благодаря этой системе зажима возможно производить обработку при ширине 22–236 мм и расширять диапазон за счет удлинительных валов K0947, поставляемых в качестве опции.
За счет ходового вала, встроенного непосредственно под опорным ножом, на деталь распространяется зажимное усилие до 42 кН, которое, несмотря на поворот, не пропадает. Применение вывода с дисковым лезвием 4 мм позволяет обеспечить зажим с геометрическим замыканием без предварительного тиснения.
Для крепежа зажима на перфорированных пластинах с растром рекомендуется использовать пригнанные болты K0815.
В набор зажимов включено по 1 удлинительному валу длиной L = 60 мм и L = 120 мм.
* Высота зажима может быть увеличена за счет применения переходников K0941 и накладных планок K0942.Принадлежности:Комплект ограничителей K0948
Пригнанные болты K0815Особенности: СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
